| 品牌 | AVAGO/安华高 | 批号 | |
| 封装 | RG | 仓库 |
- 1332W11YlED

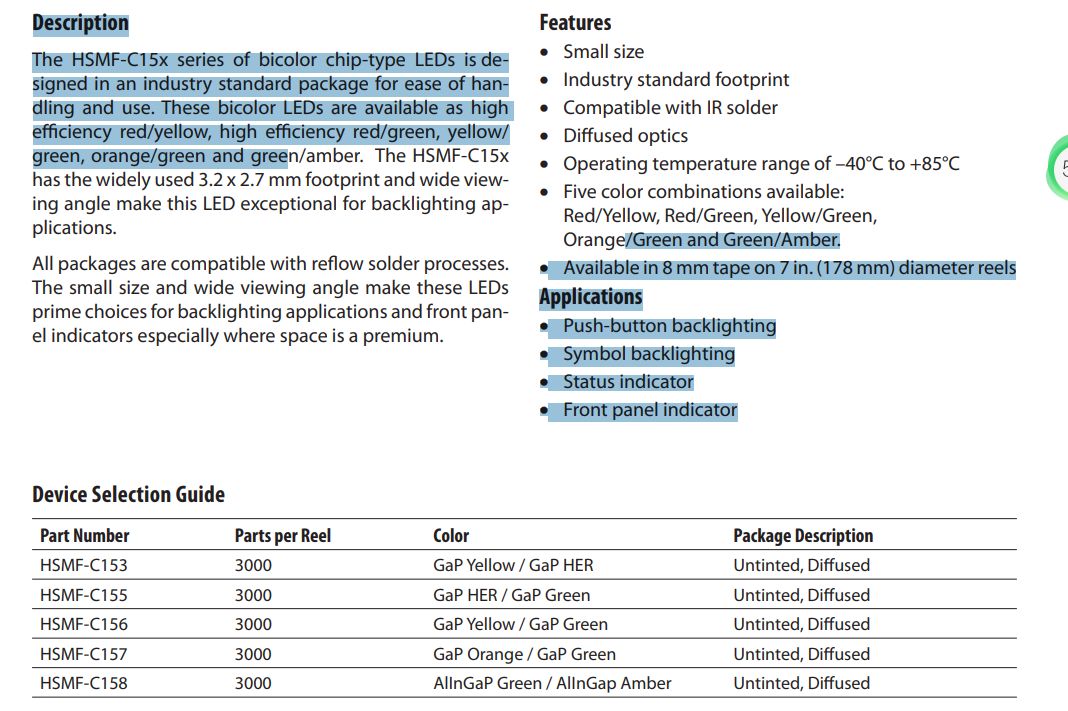

HSMF-C15x一系列二色的led芯片类型设计的行业标准包装为便于处理和使用。这些二色的led高可用
红/黄效率,效率高红/绿、黄/
绿色,橙色/绿色和绿色/琥珀色。的HSMF-C15x
已经广泛使用的3.2 x 2.7毫米足迹和宽视角使这个LED背光应用程序异常。
所有的包都是兼容回流焊过程。
体积小,宽视角使这些led灯
主要选择背光应用程序和前面板指标尤其是在空间是一个溢价。
特性
小尺寸
行业标准的足迹
兼容红外焊接
扩散光学
工作温度范围的-40°C + 85°C
五个颜色组合:
红/黄、红/绿、黄/绿、
橙色/绿色和绿色/琥珀色。
在7日8毫米磁带可用。(178毫米)直径卷筒
应用程序
按钮背光
象征背光
状态指示器
前面板指示器
标准LED-SMD Grn/HER Bi-Color
数据表:

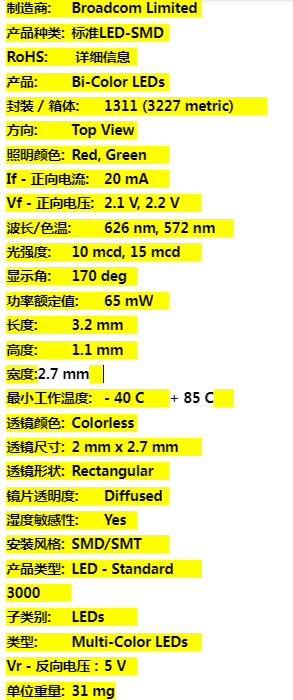

制造商: Broadcom Limited
产品种类: 标准LED-SMD
RoHS: 详细信息
产品: Bi-Color LEDs
封装 / 箱体: 1311 (3227 metric)
方向: Top View
照明颜色: Red, Green
If - 正向电流: 20 mA
Vf - 正向电压: 2.1 V, 2.2 V
波长/色温: 626 nm, 572 nm
光强度: 10 mcd, 15 mcd
显示角: 170 deg
功率额定值: 65 mW
长度: 3.2 mm
高度: 1.1 mm
宽度:2.7 mm
最小工作温度: - 40 C + 85 C
透镜颜色: Colorless
透镜尺寸: 2 mm x 2.7 mm
透镜形状: Rectangular
镜片透明度: Diffused
湿度敏感性: Yes
安装风格: SMD/SMT
产品类型: LED - Standard
3000
子类别: LEDs
类型: Multi-Color LEDs
Vr - 反向电压 : 5 V
单位重量: 31 mg

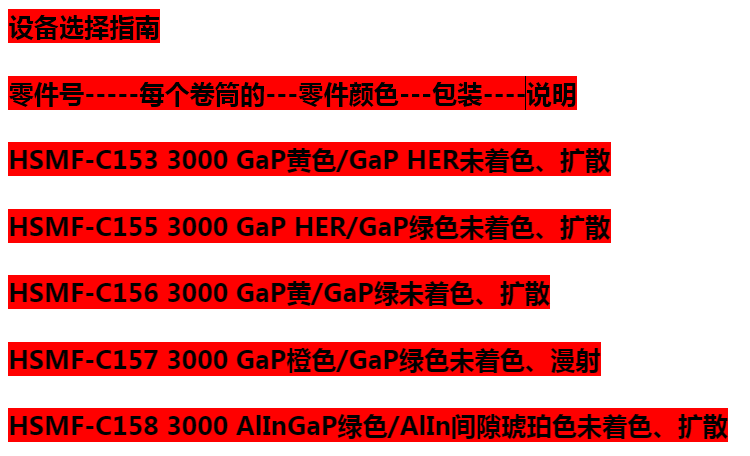

设备选择指南
零件号-----每个卷筒的---零件颜色---包装----说明
HSMF-C153 3000 GaP黄色/GaP HER未着色、扩散
HSMF-C155 3000 GaP HER/GaP绿色未着色、扩散
HSMF-C156 3000 GaP黄/GaP绿未着色、扩散
HSMF-C157 3000 GaP橙色/GaP绿色未着色、漫射
HSMF-C158 3000 AlInGaP绿色/AlIn间隙琥珀色未着色、扩散
