| 品牌 | MURATA/村田 LXES03AAA1-193 | 批号 | + |
| 封装 | LXES03AAA1-154 | 仓库 |

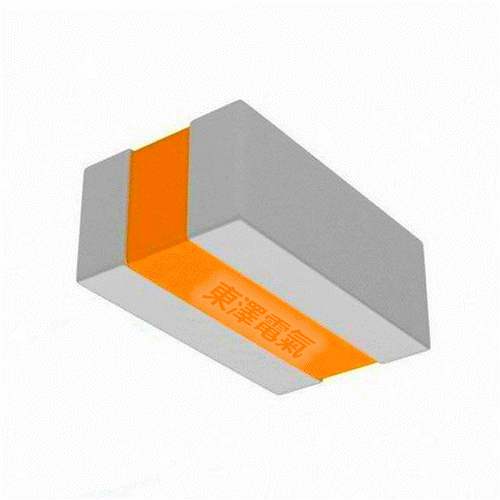

- 13C066 陶瓷防雷保护装置
東澤電氣
+86755 83682348

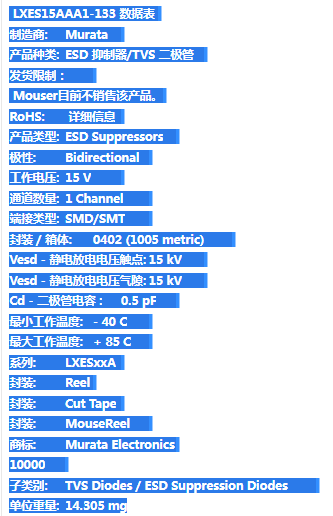

LXES15AAA1-153 4V 0.05P
LXES15AAA1-133 15VDC 0.5PF
SD 抑制器/TVS 二极管 15VDC
寿命周期:
作废
数据表:
制造商: Murata
产品种类: ESD 抑制器/TVS 二极管
发货限制：
Mouser目前不销售该产品。
RoHS: 详细信息
产品类型: ESD Suppressors
极性: Bidirectional
工作电压: 15 V
通道数量: 1 Channel
端接类型: SMD/SMT
封装 / 箱体: 0402 (1005 metric)
Vesd - 静电放电电压触点: 15 kV
Vesd - 静电放电电压气隙: 15 kV
Cd - 二极管电容 : 0.5 pF
最小工作温度: - 40 C
最大工作温度: + 85 C
系列: LXESxxA
封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Murata Electronics
10000
子类别: TVS Diodes / ESD Suppression Diodes
单位重量: 14.305 mg
制造商: Murata 产品种类: ESD 抑制器/TVS 二极管 发货限制： Mouser目前不销售该产品。
RoHS: 详细信息 产品类型: ESD Suppressors 极性: Bidirectional 工作电压: 15 V 通道数量: 1 Channel 端接类型: SMD/SMT 封装 / 箱体: 0402 (1005 metric) Vesd - 静电放电电压触点: 15 kV Vesd - 静电放电电压气隙: 15 kV Cd - 二极管电容 : 0.5 pF 最小工作温度: - 40 C 最大工作温度: + 85 C 系列: LXESxxA 封装: Reel 封装: Cut Tape 封装: MouseReel 商标: Murata Electronics 工厂包装数量: 10000 子类别: TVS Diodes / ESD Suppression Diodes 单位重量: 14.305 mg LXES03AAA1-134 15V0.035PF
ESD 抑制器/TVS 二极管
LXES03AAA1-134 数据表
制造商: Murata
产品种类: ESD 抑制器/TVS 二极管
发货限制：
Mouser目前不销售该产品。
RoHS: 详细信息
产品类型: ESD Suppressors
极性: Bidirectional
工作电压: 15 V
通道数量: 1 Channel
端接类型: SMD/SMT
封装 / 箱体: 0201 (0603 metric)
Vesd - 静电放电电压触点: 8 kV
Vesd - 静电放电电压气隙: 5 kV
Cd - 二极管电容 : 0.035 pF
最小工作温度: - 40 C
最大工作温度: + 85 C
系列: LXESxxA
封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Murata Electronics
工作电源电压: 15 V
15000
子类别: TVS Diodes / ESD Suppression Diodes
单位重量: 6 mg

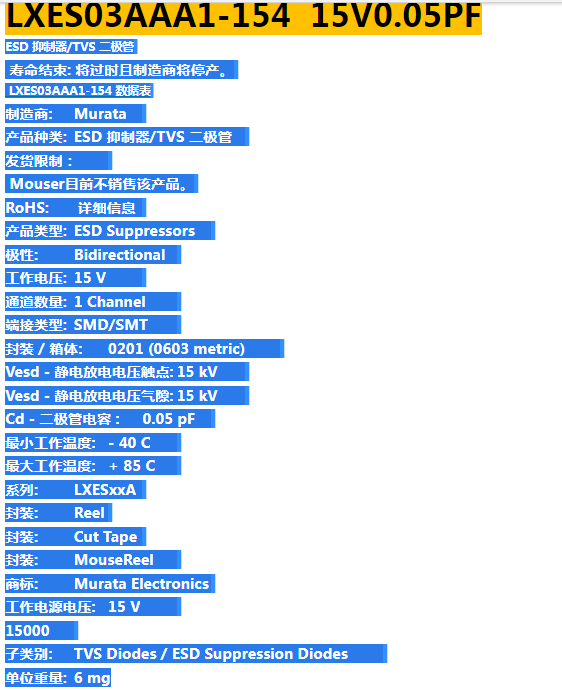

LXES03AAA1-154 15V0.05PF
ESD 抑制器/TVS 二极管
寿命结束: 将过时且制造商将停产。
制造商: Murata
产品种类: ESD 抑制器/TVS 二极管
发货限制：
Mouser目前不销售该产品。
RoHS: 详细信息
产品类型: ESD Suppressors
极性: Bidirectional
工作电压: 15 V
通道数量: 1 Channel
端接类型: SMD/SMT
封装 / 箱体: 0201 (0603 metric)
Vesd - 静电放电电压触点: 15 kV
Vesd - 静电放电电压气隙: 15 kV
Cd - 二极管电容 : 0.05 pF
最小工作温度: - 40 C
最大工作温度: + 85 C
系列: LXESxxA
封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Murata Electronics
工作电源电压: 15 V
15000
子类别: TVS Diodes / ESD Suppression Diodes
单位重量: 6 mg

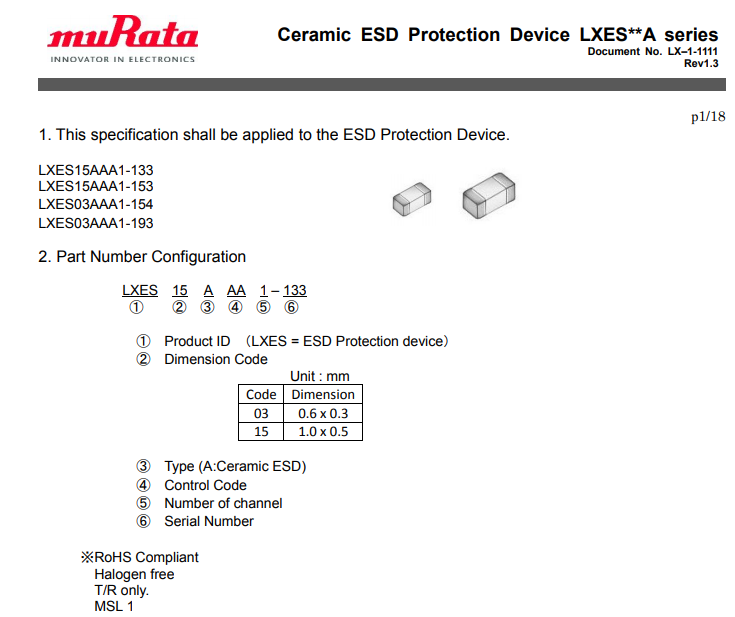

Ceramic ESD Protection Device LXES**A series
Document No. LX–1-1111
Rev1.3
p1/18
MURATA MFG. CO., LTD.
1. This specification shall be applied to the ESD Protection Device.
LXES15AAA1-133
LXES15AAA1-153
LXES03AAA1-154
LXES03AAA1-193
2. Part Number Configuration
LXES 15 A AA 1 – 133
① ② ③ ④ ⑤ ⑥
① Product ID （LXES = ESD Protection device）
② Dimension Code
Unit : mm
Code Dimension
03 0.6 x 0.3
15 1.0 x 0.5
③ Type (A:Ceramic ESD)
④ Control Code
⑤ Number of channel
⑥ Serial Number
※RoHS Compliant
Halogen free
T/R only.
MSL 1

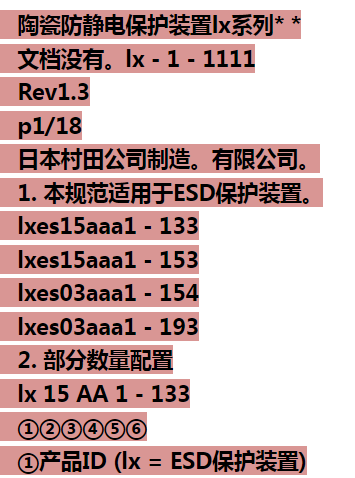

陶瓷防静电保护装置lx系列* *
文档没有。lx - 1 - 1111
Rev1.3
p1/18
日本村田公司制造。有限公司。
1. 本规范适用于ESD保护装置。
lxes15aaa1 - 133
lxes15aaa1 - 153
lxes03aaa1 - 154
lxes03aaa1 - 193
2. 部分数量配置
lx 15 AA 1 - 133

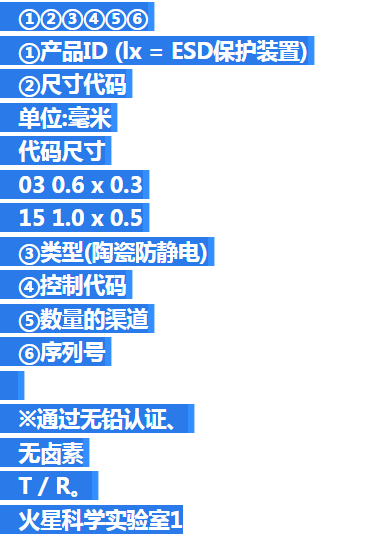

①②③④⑤⑥
①产品ID (lx = ESD保护装置)
②尺寸代码
单位:毫米
代码尺寸
03 0.6 x 0.3
15 1.0 x 0.5
③类型(陶瓷防静电)
④控制代码
⑤数量的渠道
⑥序列号
※通过无铅认证、
无卤素
T / R。
火星科学实验室1

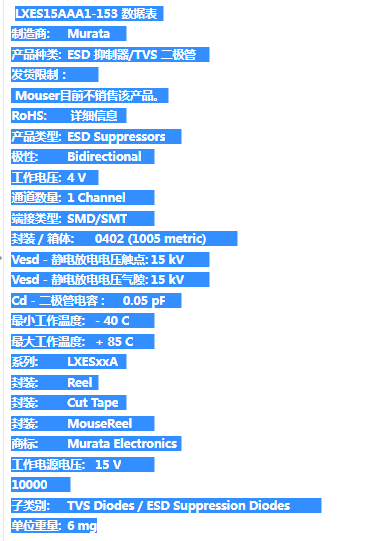

SD 抑制器/TVS 二极管 ESD Protection Device
寿命周期:
作废
数据表:
制造商: Murata
产品种类: ESD 抑制器/TVS 二极管
发货限制：
Mouser目前不销售该产品。
RoHS: 详细信息
产品类型: ESD Suppressors
极性: Bidirectional
工作电压: 4 V
通道数量: 1 Channel
端接类型: SMD/SMT
封装 / 箱体: 0402 (1005 metric)
Vesd - 静电放电电压触点: 15 kV
Vesd - 静电放电电压气隙: 15 kV
Cd - 二极管电容 : 0.05 pF
最小工作温度: - 40 C
最大工作温度: + 85 C
系列: LXESxxA
封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Murata Electronics
工作电源电压: 15 V
10000
子类别: TVS Diodes / ESD Suppression Diodes
单位重量: 6 mg
制造商: Murata LXES15AAA1-153 产品种类: ESD 抑制器/TVS 二极管 发货限制： Mouser目前不销售该产品。
RoHS: 详细信息 产品类型: ESD Suppressors 极性: Bidirectional 工作电压: 4 V 通道数量: 1 Channel 端接类型: SMD/SMT 封装 / 箱体: 0402 (1005 metric) Vesd - 静电放电电压触点: 15 kV Vesd - 静电放电电压气隙: 15 kV Cd - 二极管电容 : 0.05 pF 最小工作温度: - 40 C 最大工作温度: + 85 C 系列: LXESxxA 封装: Reel 封装: Cut Tape 封装: MouseReel 商标: Murata Electronics 工作电源电压: 15 V 工厂包装数量: 10000 子类别: TVS Diodes / ESD Suppression Diodes 单位重量: 6 mg ============

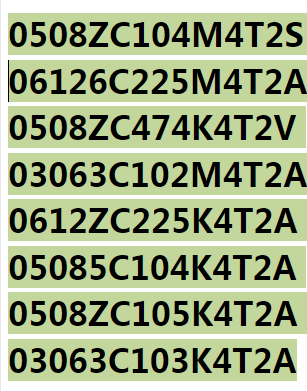

0508ZC104M4T2S
06126C225M4T2A
0508ZC474K4T2V
03063C102M4T2A
0612ZC225K4T2A
05085C104K4T2A
0508ZC105K4T2A
03063C103K4T2A

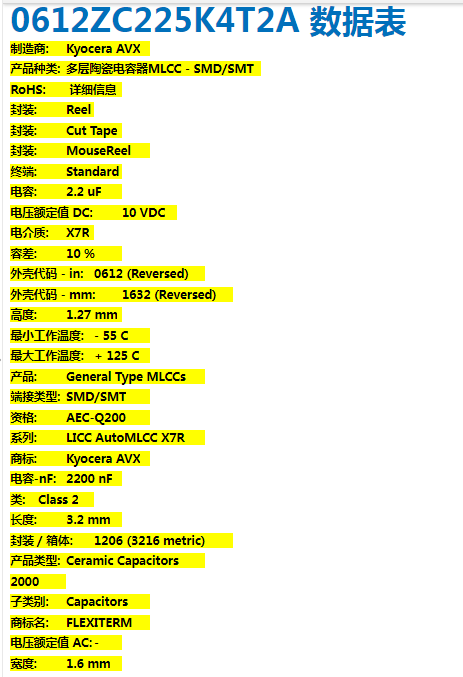

多层陶瓷电容器MLCC - SMD/SMT 10V 2.2uF X7R 1206 10%
数据表:
制造商: Kyocera AVX
产品种类: 多层陶瓷电容器MLCC - SMD/SMT
RoHS: 详细信息
封装: Reel
封装: Cut Tape
封装: MouseReel
终端: Standard
电容: 2.2 uF
电压额定值 DC: 10 VDC
电介质: X7R
容差: 10 %
外壳代码 - in: 0612 (Reversed)
外壳代码 - mm: 1632 (Reversed)
高度: 1.27 mm
最小工作温度: - 55 C
最大工作温度: + 125 C
产品: General Type MLCCs
端接类型: SMD/SMT
资格: AEC-Q200
系列: LICC AutoMLCC X7R
商标: Kyocera AVX
电容-nF: 2200 nF
类: Class 2
长度: 3.2 mm
封装 / 箱体: 1206 (3216 metric)
产品类型: Ceramic Capacitors
2000
子类别: Capacitors
商标名: FLEXITERM
电压额定值 AC: -
宽度: 1.6 mm

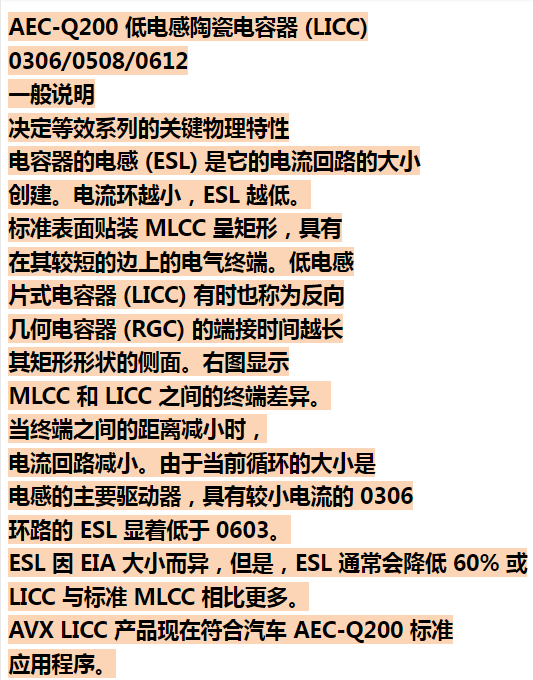

AEC-Q200 低电感陶瓷电容器 (LICC)
0306/0508/0612
一般说明
决定等效系列的关键物理特性
电容器的电感 (ESL) 是它的电流回路的大小
创建。电流环越小，ESL 越低。
标准表面贴装 MLCC 呈矩形，具有
在其较短的边上的电气终端。低电感
片式电容器 (LICC) 有时也称为反向
几何电容器 (RGC) 的端接时间越长
其矩形形状的侧面。右图显示
MLCC 和 LICC 之间的终端差异。
当终端之间的距离减小时，
电流回路减小。由于当前循环的大小是
电感的主要驱动器，具有较小电流的 0306
环路的 ESL 显着低于 0603。
ESL 因 EIA 大小而异，但是，ESL 通常会降低 60% 或
LICC 与标准 MLCC 相比更多。
AVX LICC 产品现在符合汽车 AEC-Q200 标准
应用程序。

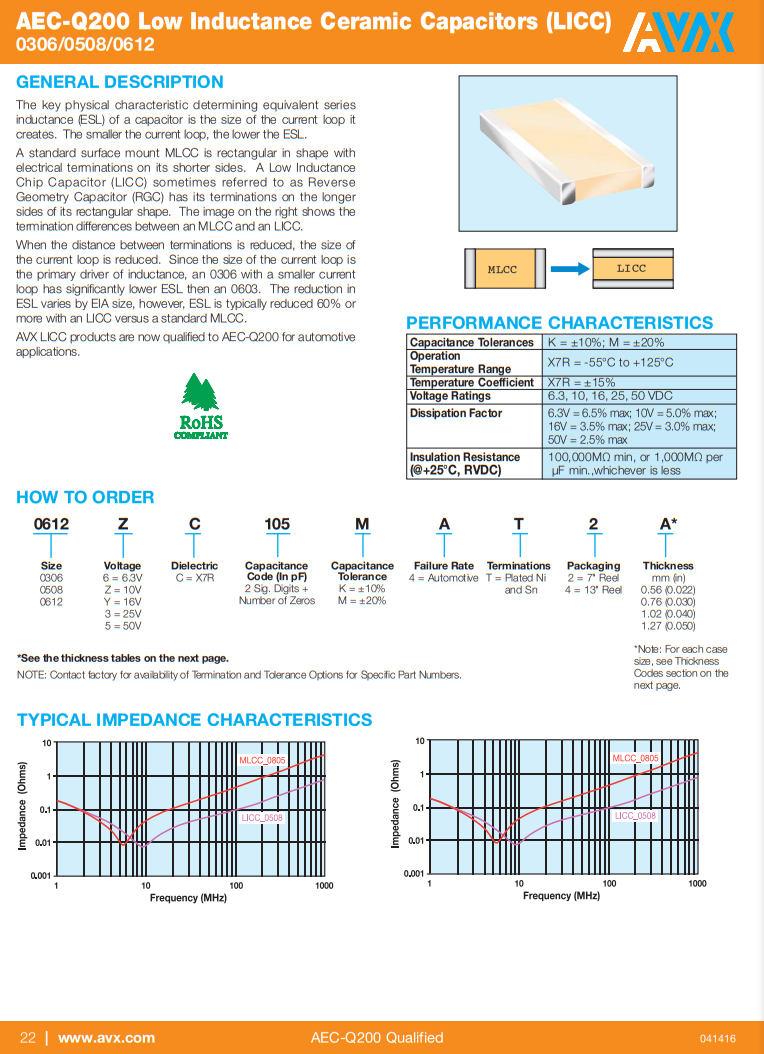

AEC-Q200 Low Inductance Ceramic Capacitors (LICC)
0306/0508/0612
GENERAL DESCRIPTION
The key physical characteristic determining equivalent series
inductance (ESL) of a capacitor is the size of the current loop it
creates. The smaller the current loop, the lower the ESL.
A standard surface mount MLCC is rectangular in shape with
electrical terminations on its shorter sides. A Low Inductance
Chip Capacitor (LICC) sometimes referred to as Reverse
Geometry Capacitor (RGC) has its terminations on the longer

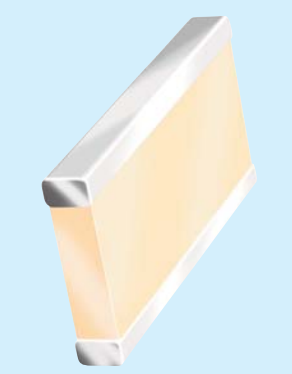

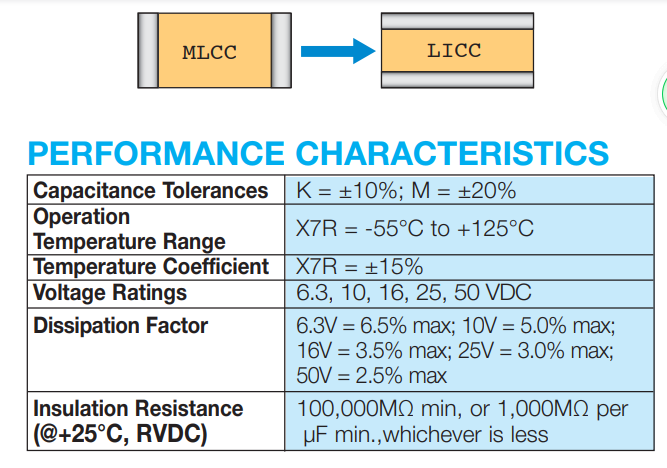

sides of its rectangular shape. The image on the right shows the
termination differences between an MLCC and an LICC.
When the distance between terminations is reduced, the size of
the current loop is reduced. Since the size of the current loop is
the primary driver of inductance, an 0306 with a smaller current
loop has significantly lower ESL then an 0603. The reduction in
ESL varies by EIA size, however, ESL is typically reduced 60% or
more with an LICC versus a standard MLCC.
AVX LICC products are now qualified to AEC-Q200 for automotive
applications.

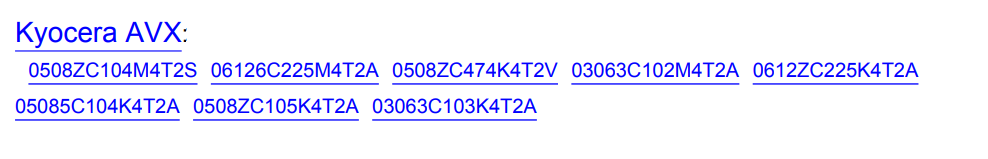

0508ZC104M4T2S 06126C225M4T2A 0508ZC474K4T2V 03063C102M4T2A 0612ZC225K4T2A 0508ZC105K4T2A 05085C104K4T2A 03063C103K4T2A
