| 品牌 | DIODES/美台 MMBT3904T-13 | 批号 | + |
| 封装 | SOT523(0603)SSmini1 | 仓库 | 深圳 |
- 保证原装现货
東澤電氣
+86755 83682348
双极晶体管 - 双极结型晶体管(BJT) 40V 150mW

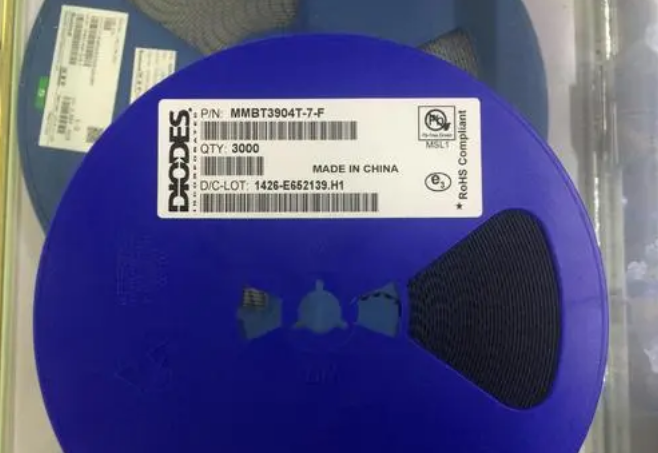

MMBT3904T-7-F MMBT3904T-13-F Diodes Incorporated
Diodes Incorporated Diodes Incorporated
双极晶体管 - 双极结型晶体管(BJT) 40V 150mW

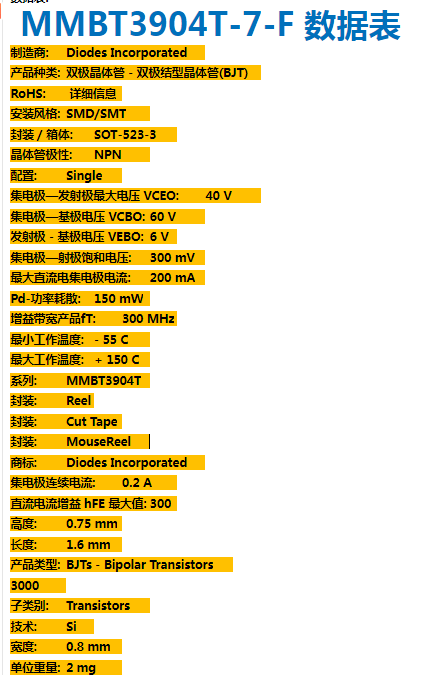

数据表:
制造商: Diodes Incorporated
产品种类: 双极晶体管 - 双极结型晶体管(BJT)
RoHS: 详细信息
安装风格: SMD/SMT
封装 / 箱体: SOT-523-3
晶体管极性: NPN
配置: Single

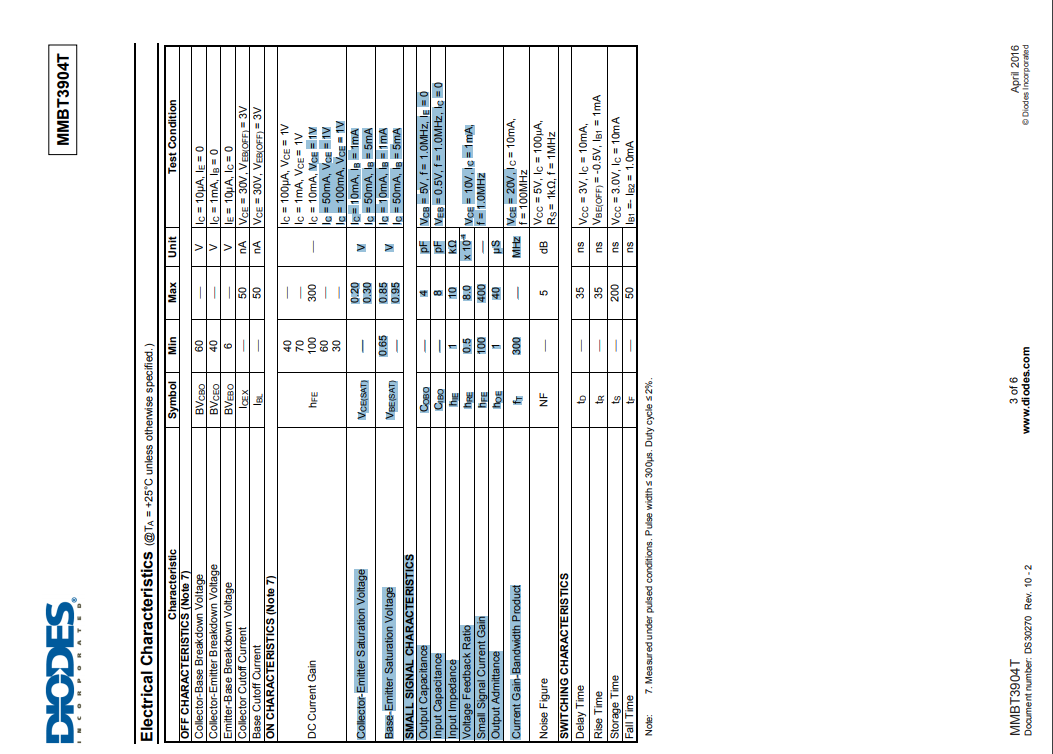

集电极—发射极最大电压 VCEO: 40 V
集电极—基极电压 VCBO: 60 V
发射极 - 基极电压 VEBO: 6 V
集电极—射极饱和电压: 300 mV
最大直流电集电极电流: 200 mA
Pd-功率耗散: 150 mW
增益带宽产品fT: 300 MHz
最小工作温度: - 55 C
最大工作温度: + 150 C
系列: MMBT3904T

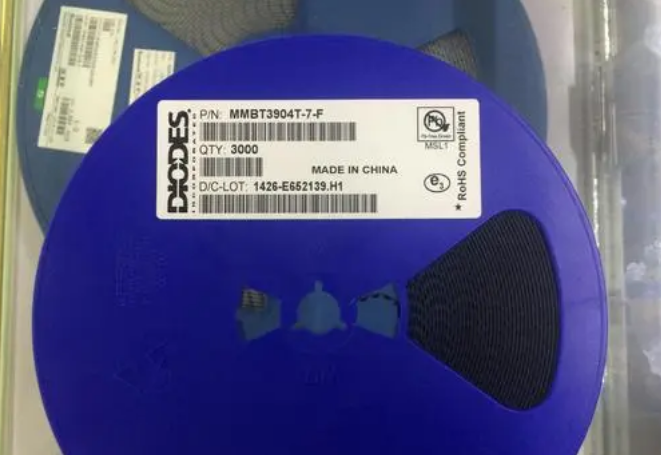

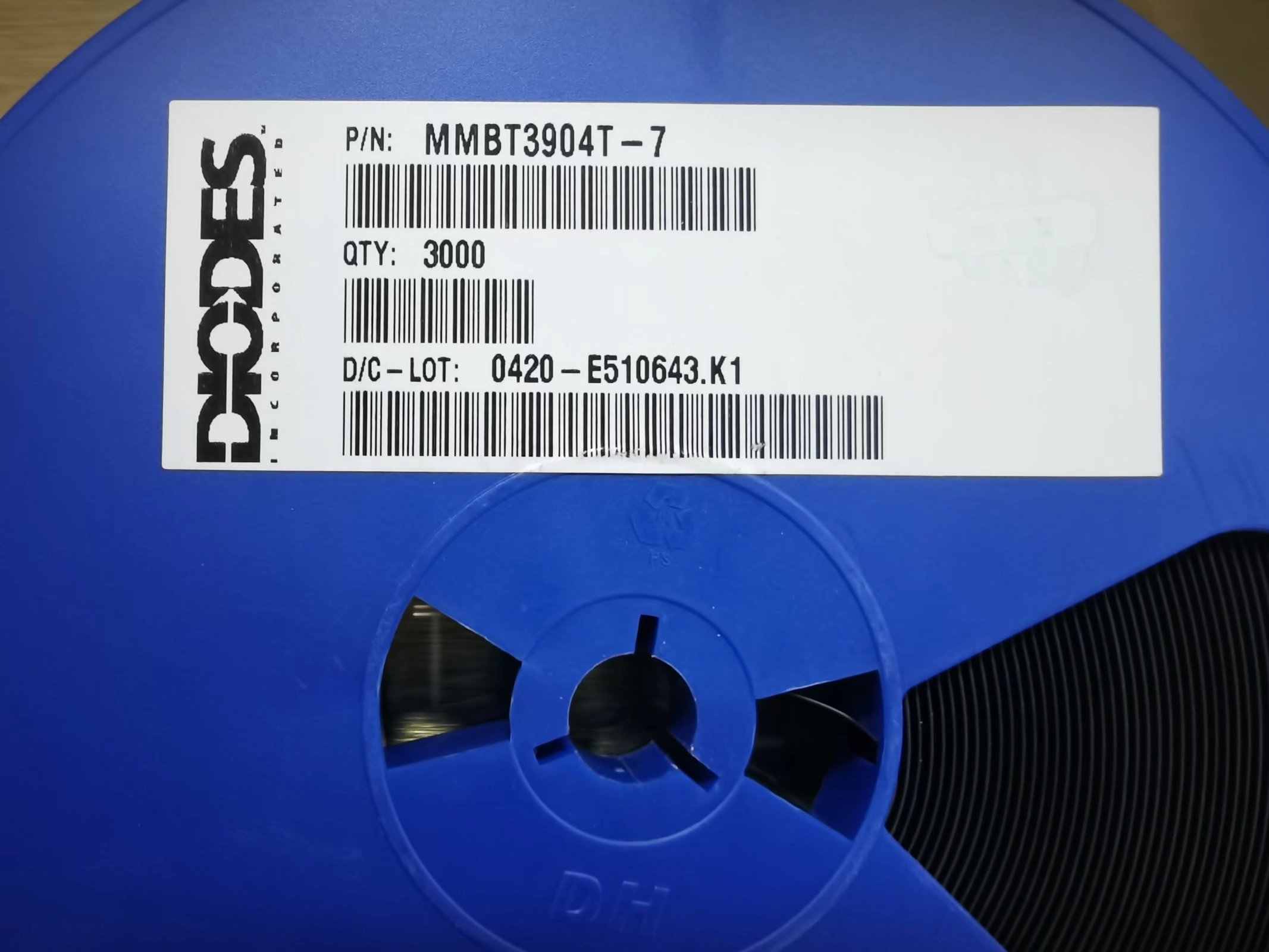

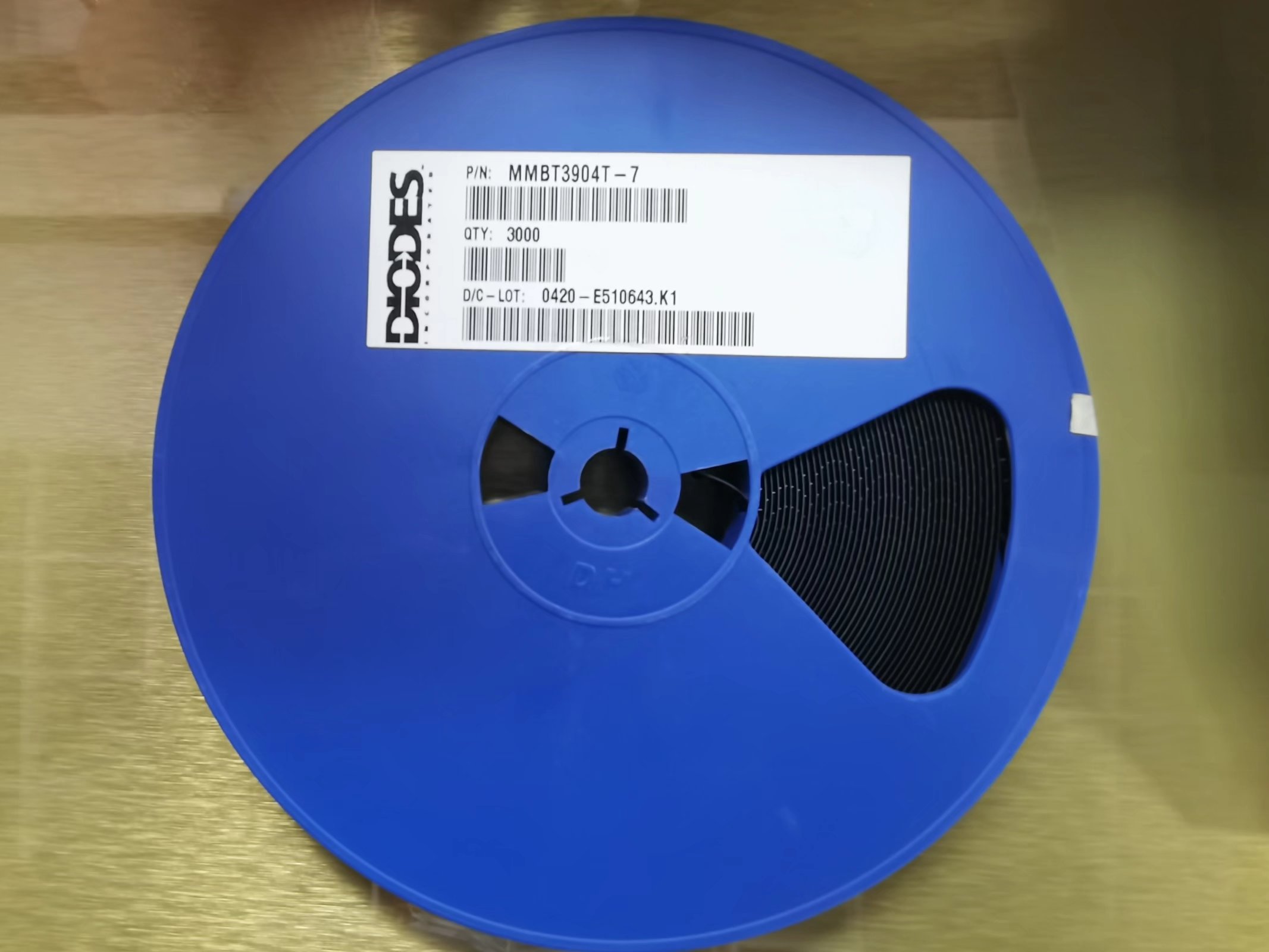

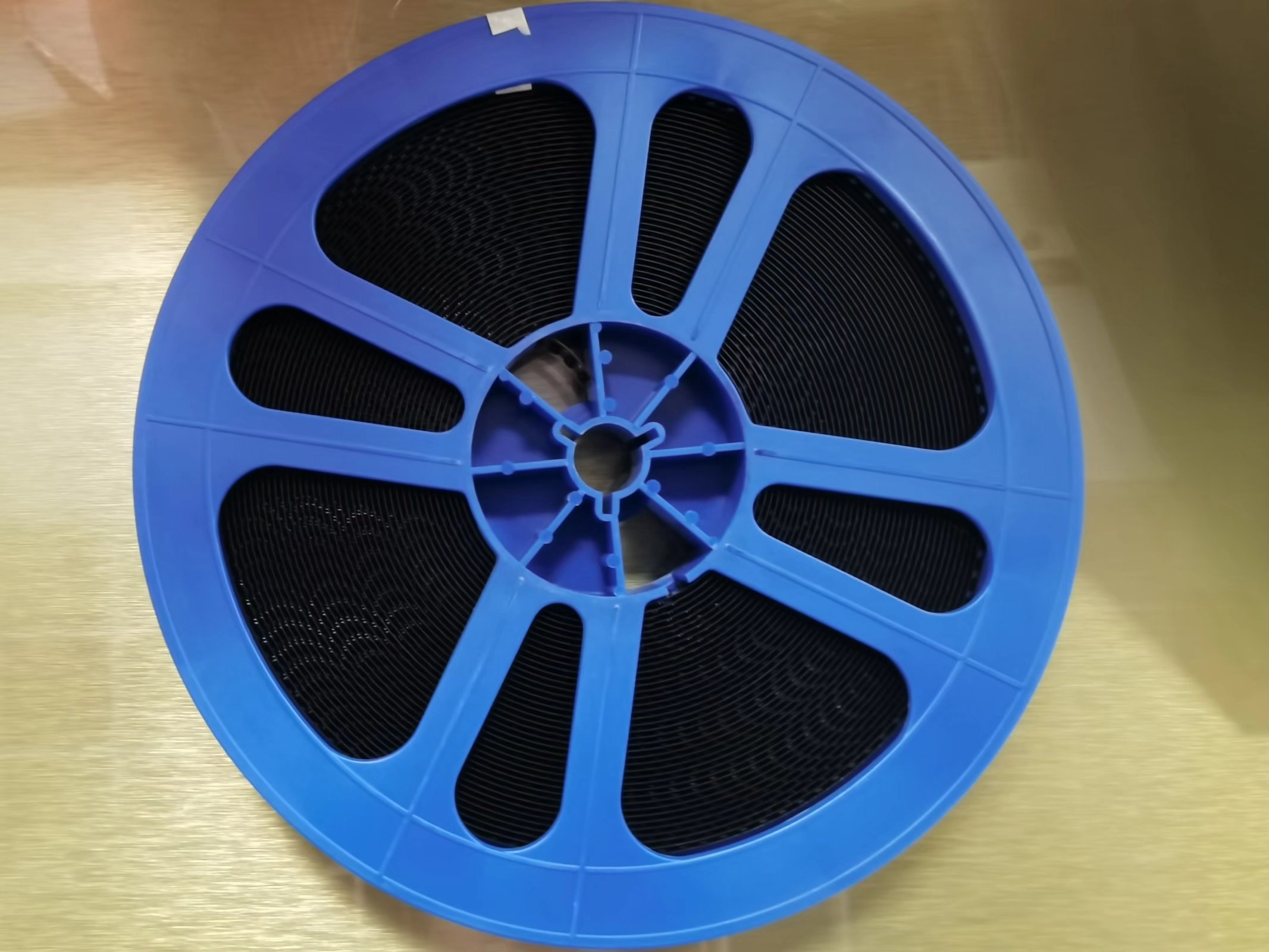

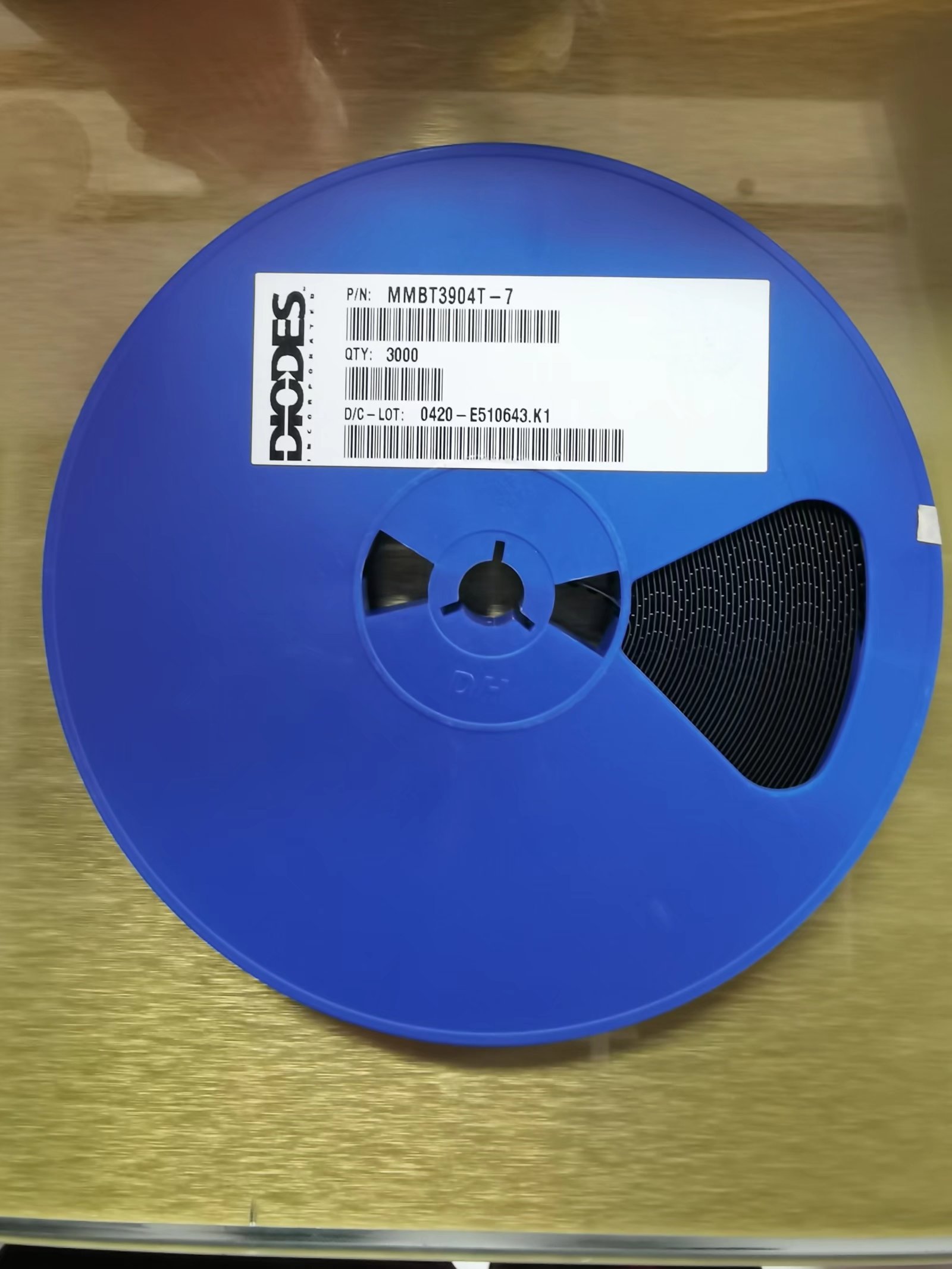

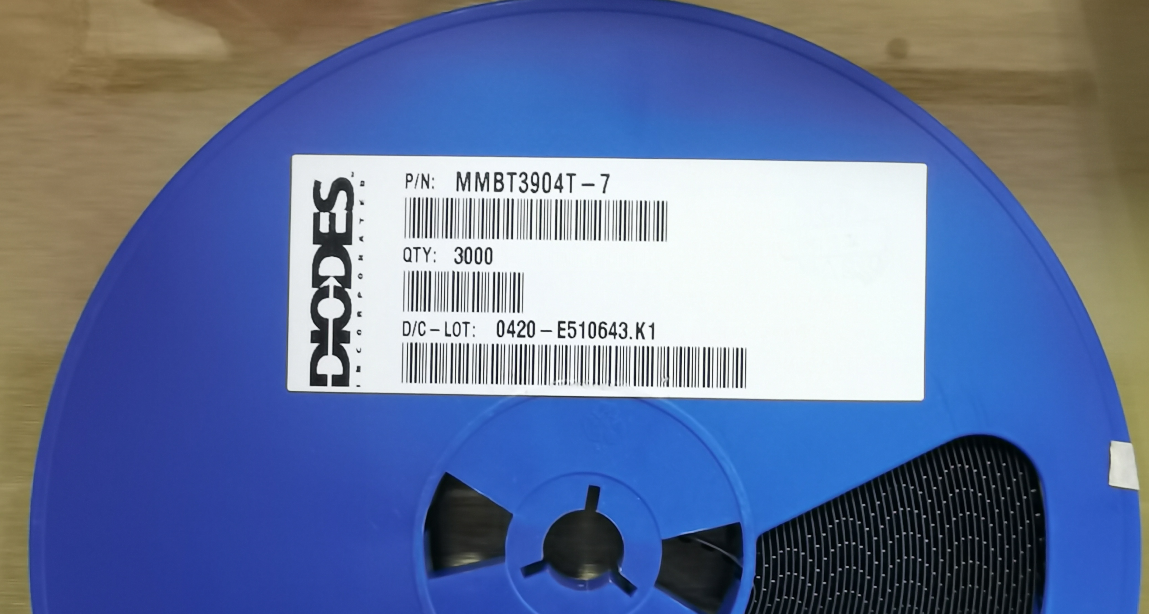

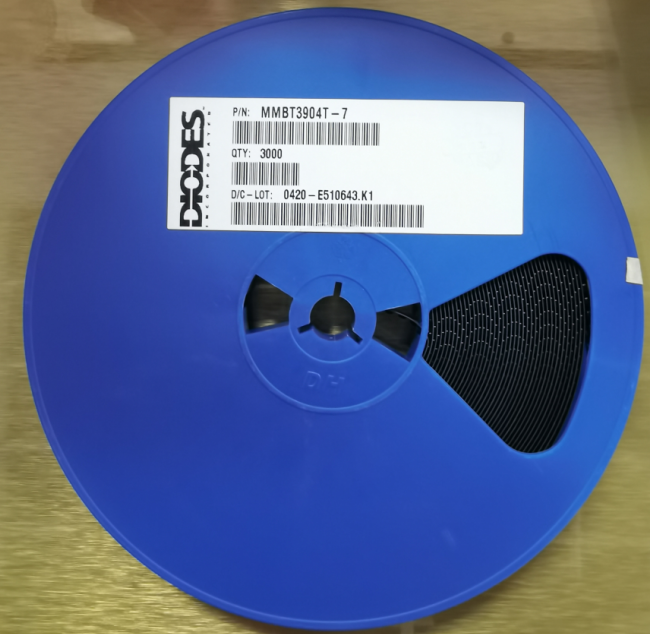

封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Diodes Incorporated
集电极连续电流: 0.2 A
直流电流增益 hFE 最大值: 300
高度: 0.75 mm
长度: 1.6 mm
产品类型: BJTs - Bipolar Transistors
3000
子类别: Transistors
技术: Si
宽度: 0.8 mm
单位重量: 2 mg
制造商: Diodes Incorporated 产品种类: 双极晶体管 - 双极结型晶体管(BJT) RoHS: 详细信息 安装风格: SMD/SMT 封装 / 箱体: SOT-523-3 晶体管极性: NPN 配置: Single 集电极—发射极最大电压 VCEO: 40 V 集电极—基极电压 VCBO: 60 V 发射极 - 基极电压 VEBO: 6 V 集电极—射极饱和电压: 300 mV 最大直流电集电极电流: 200 mA Pd-功率耗散: 150 mW 增益带宽产品fT: 300 MHz 最小工作温度: - 55 C 最大工作温度: + 150 C 系列: MMBT3904T MMBT3904T-7-F 数据表 封装: Reel 封装: Cut Tape 封装: MouseReel 商标: Diodes Incorporated 集电极连续电流: 0.2 A 直流电流增益 hFE 最大值: 300 高度: 0.75 mm 长度: 1.6 mm 产品类型: BJTs - Bipolar Transistors 工厂包装数量: 3000 子类别: Transistors 技术: Si 宽度: 0.8 mm 单位重量: 2 mg

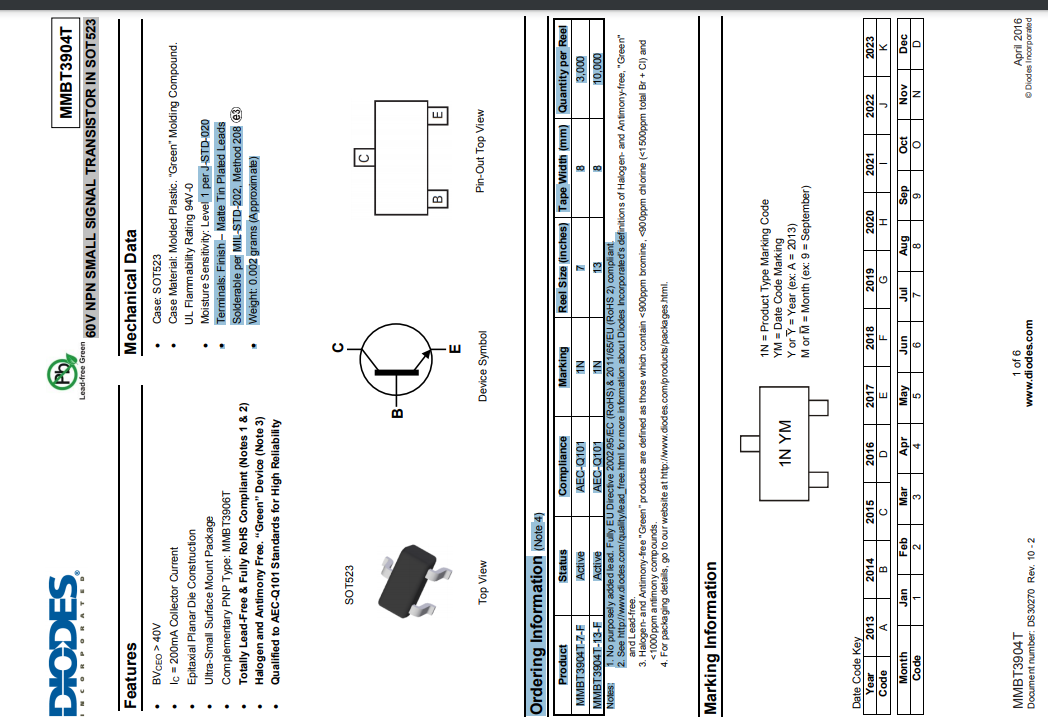

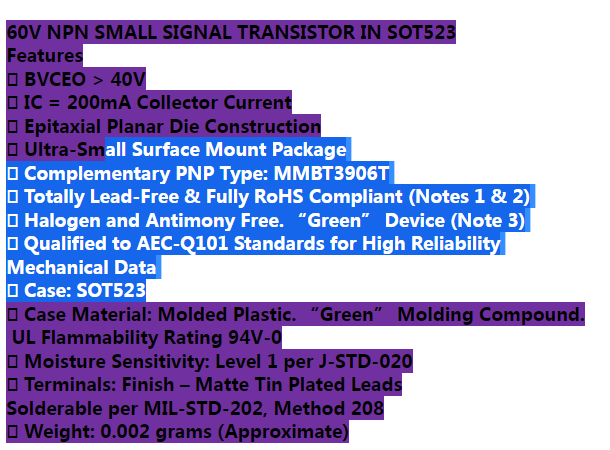

60V NPN SMALL SIGNAL TRANSISTOR IN SOT523
Features
? BVCEO > 40V
? IC = 200mA Collector Current
? Epitaxial Planar Die Construction
? Ultra-Small Surface Mount Package
? Complementary PNP Type: MMBT3906T
? Totally Lead-Free & Fully RoHS Compliant (Notes 1 & 2)
? Halogen and Antimony Free. “Green” Device (Note 3)
? Qualified to AEC-Q101 Standards for High Reliability
Mechanical Data

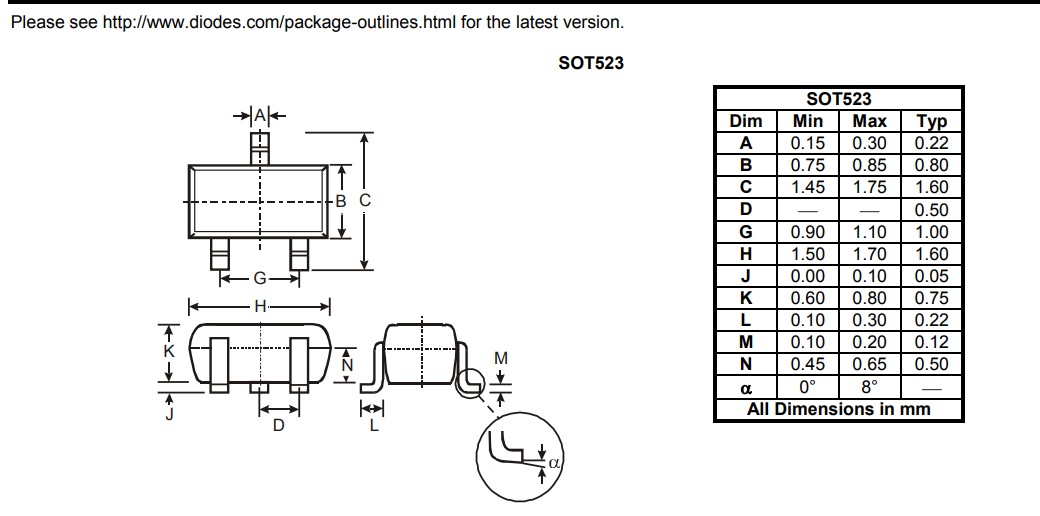

? Case: SOT523
? Case Material: Molded Plastic. “Green” Molding Compound.
UL Flammability Rating 94V-0
? Moisture Sensitivity: Level 1 per J-STD-020
? Terminals: Finish – Matte Tin Plated Leads
Solderable per MIL-STD-202, Method 208
? Weight: 0.002 grams (Approximate)

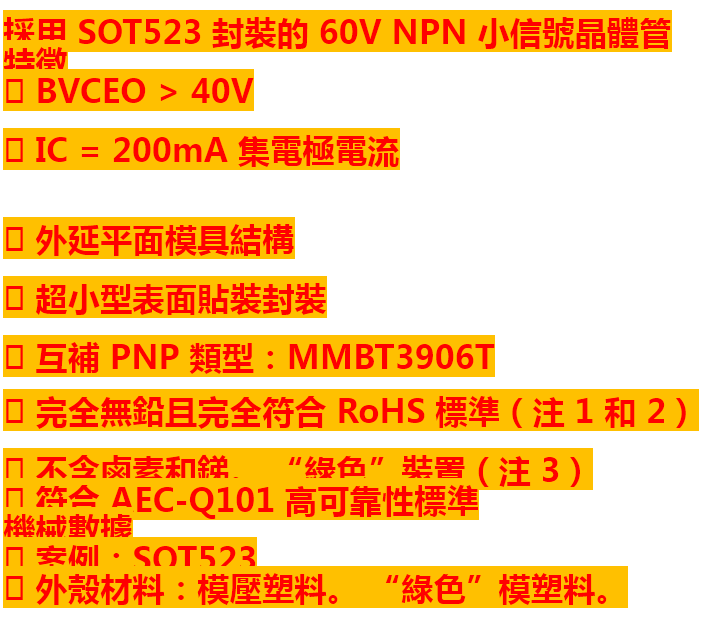

採用 SOT523 封裝的 60V NPN 小信號晶體管
特徵
? BVCEO > 40V
? IC = 200mA 集電極電流
? 外延平面模具結構
? 超小型表面貼裝封裝
? 互補 PNP 類型：MMBT3906T
? 完全無鉛且完全符合 RoHS 標準（注 1 和 2）
? 不含鹵素和銻。 “綠色”裝置（注 3）
? 符合 AEC-Q101 高可靠性標準
機械數據
? 案例：SOT523
? 外殼材料：模壓塑料。 “綠色”模塑料。
UL 可燃性等級 94V-0

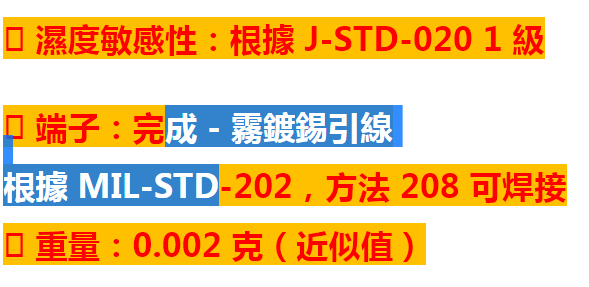

? 濕度敏感性：根據 J-STD-020 1 級
? 端子：完成 - 霧鍍錫引線
根據 MIL-STD-202，方法 208 可焊接
? 重量：0.002 克（近似值）
