IMC1210ER100K
射频电感器（SMD型） .33uH 10% 数据表: IMC1210ERR33K
产品属性 属性值 选择属性 制造商: Vishay 产品种类: 射频电感器（SMD型） RoHS: 详细信息 类型: Wirewound 封装 / 箱体: 1210 (3225 metric) 屏蔽: Unshielded 电感: 330 nH 容差: 10 % 最大直流电流: 453 mA 最大直流电阻: 400 mOhms 最小工作温度: - 55 C 最大工作温度: + 125 C Q 最小值: 30 自谐振频率: 300 MHz 终端: Standard 长度: 3.2 mm 宽度: 2.49 mm 高度: 2.21 mm 系列: IMC 封装: Reel 封装: Cut Tape 封装: MouseReel 应用: RF 商标: Vishay / Dale 外壳代码 - in: 1210 外壳代码 - mm: 3225 安装风格: PCB Mount 产品: RF Inductors 产品类型: RF Inductors - Leaded 工厂包装数量: 2000 子类别: Inductors, Chokes & Coils 端接类型: SMD/SMT 测试频率: 25.2 MHz 单位重量: 50 mg 射频电感器（SMD型） .27uH 10%
数据表:
产品属性 属性值 选择属性 制造商: Vishay 产品种类: 射频电感器（SMD型） RoHS: 详细信息 类型: Wirewound 封装 / 箱体: 1210 (3225 metric) 屏蔽: Unshielded 电感: 270 nH 容差: 10 % 最大直流电流: 456 mA 最大直流电阻: 360 mOhms 最小工作温度: - 55 C 最大工作温度: + 125 C Q 最小值: 30 自谐振频率: 320 MHz 终端: Standard 长度: 3.2 mm 宽度: 2.49 mm 高度: 2.21 mm 系列: IMC 封装: Reel 封装: Cut Tape 封装: MouseReel 应用: RF 商标: Vishay / Dale 外壳代码 - in: 1210 外壳代码 - mm: 3225 安装风格: PCB Mount 产品: RF Inductors 产品类型: RF Inductors - Leaded 工厂包装数量: 2000 子类别: Inductors, Chokes & Coils 端接类型: SMD/SMT 测试频率: 25.2 MHz 单位重量: 50 mg IMC1210ER121K
IMC1210ER1R8K
IMC1210ERR47M
IMC1210ERR68M
IMC1210BN220K
IMC1210ERR10M
IMC1210ERR22M
IMC1210ER560K
IMC1210ERR27M
IMC1210ER100K
IMC1210ER101K
IMC1210ER120K
IMC1210ER150K
IMC1210ER1R0K
IMC1210ER1R2K
IMC1210ER1R5K
IMC1210ER220K
IMC1210ER2R2K
IMC1210ER2R7K
IMC1210ER3R3K
IMC1210ER3R9K
IMC1210ER470K
IMC1210ER4R7K
IMC1210ER6R8K
IMC1210ER180K
IMC1210ER8R2K
IMC1210ER221K
IMC1210ER390K
IMC1210ER5R6K
IMC1210ER820K
IMC1210ER270K
IMC1210ER330K
IMC1210ER47NM
IMC1210ER680K
IMC1210ER10NM
IMC1210ER12NM
IMC1210ER151K
IMC1210ER181K
IMC1210ER18NM
IMC1210ER22NM
IMC1210ER33NM
IMC1210ER39NM
IMC1210ER56NM
IMC1210ER68NM
IMC1210ER82NM
IMC1210ERR12M
IMC1210ERR15M
IMC1210ERR18M
IMC1210ERR33M
IMC1210ERR39M
IMC1210ERR56M
IMC1210ERR82M
IMC1210R9R10M
IMC1210SY151K

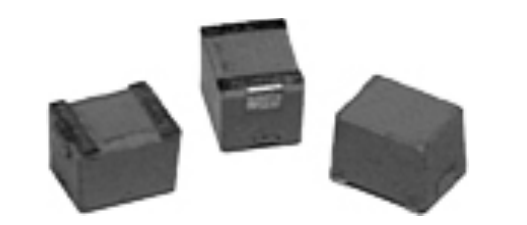

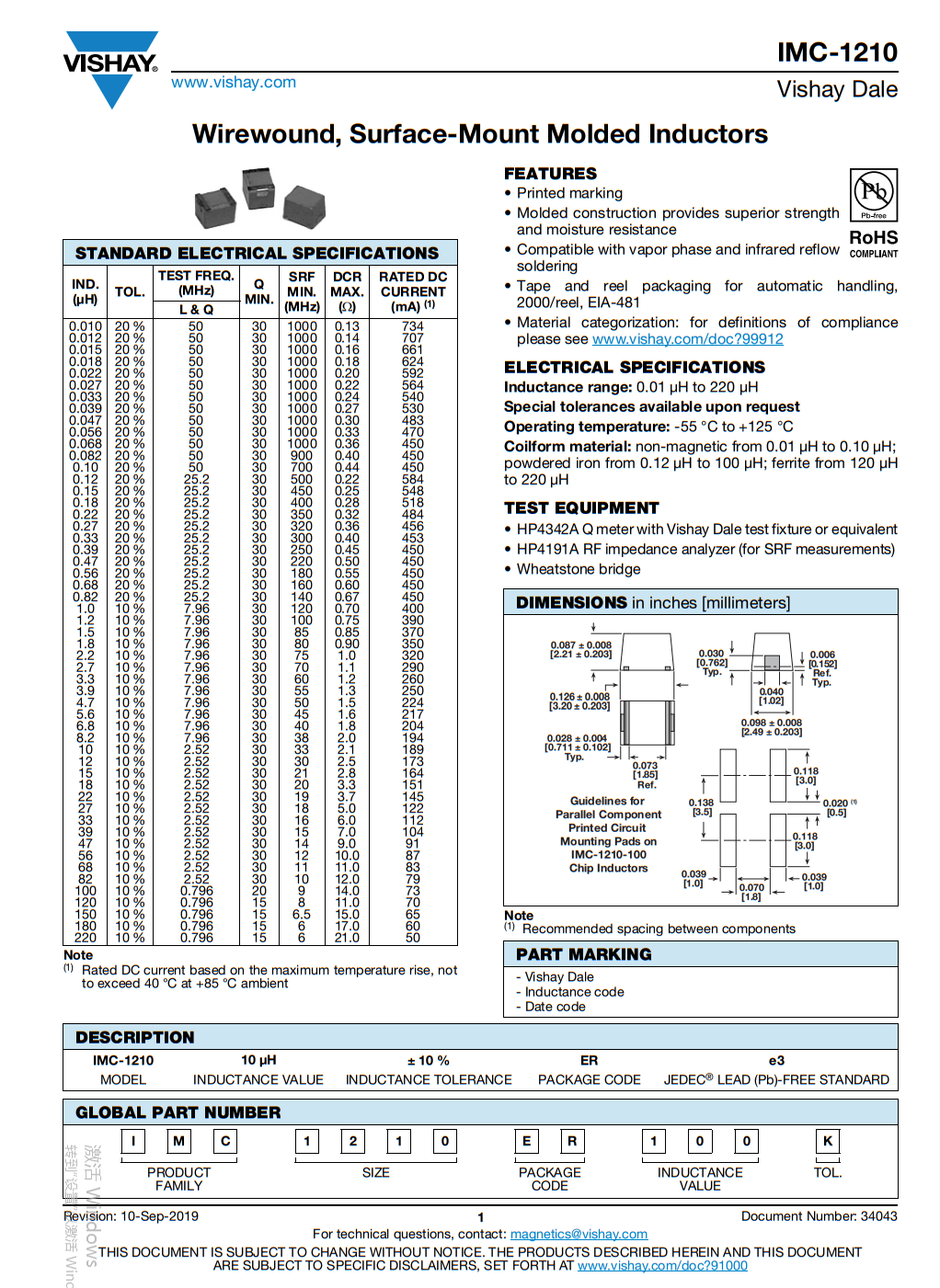

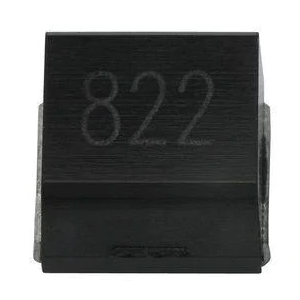

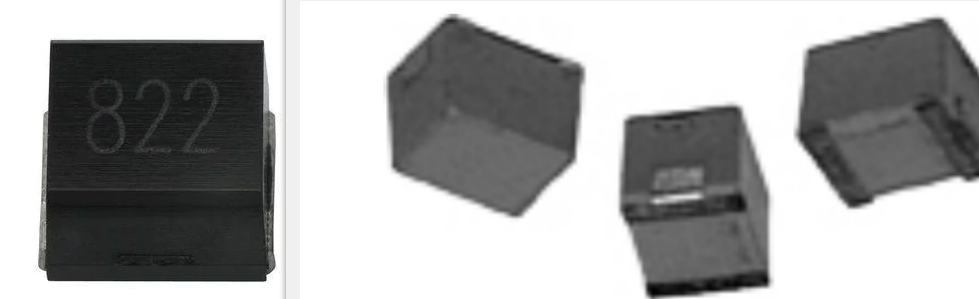

Wirewound, Surface-Mount Molded Inductors
Note
(1) Rated DC current based on the maximum temperature rise, not
to exceed 40 °C at +85 °C ambient
FEATURES
? Printed marking
? Molded construction provides superior strength
and moisture resistance
? Compatible with vapor phase and infrared reflow
soldering
? Tape and reel packaging for automatic handling,
2000/reel, EIA-481
? Material categorization: for definitions of compliance
please see www.vishay.com/doc?99912
ELECTRICAL SPECIFICATIONS
Inductance range: 0.01 μH to 220 μH
Special tolerances available upon request
Operating temperature: -55 °C to +125 °C
Coilform material: non-magnetic from 0.01 μH to 0.10 μH;
powdered iron from 0.12 μH to 100 μH; ferrite from 120 μH
to 220 μH
TEST EQUIPMENT
? HP4342A Q meter with Vishay Dale test fixture or equivalent
? HP4191A RF impedance analyzer (for SRF measurements)
? Wheatstone bridge

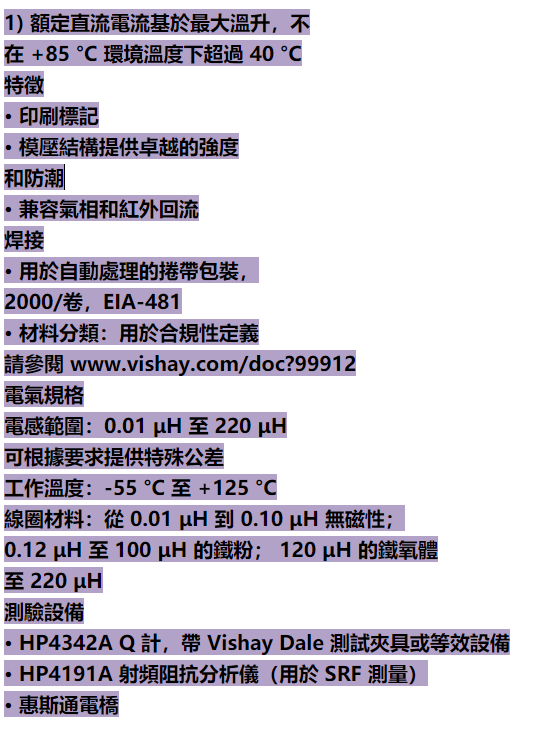

1) 額定直流電流基於最大溫升，不
在 +85 °C 環境溫度下超過 40 °C
特徵
? 印刷標記
? 模壓結構提供卓越的強度
和防潮
? 兼容氣相和紅外回流
焊接
? 用於自動處理的捲帶包裝，
2000/卷，EIA-481
? 材料分類：用於合規性定義
請參閱 www.vishay.com/doc?99912
電氣規格
電感範圍：0.01 μH 至 220 μH
可根據要求提供特殊公差
工作溫度：-55 °C 至 +125 °C
線圈材料：從 0.01 μH 到 0.10 μH 無磁性；
0.12 μH 至 100 μH 的鐵粉； 120 μH 的鐵氧體
至 220 μH
測驗設備
? HP4342A Q 計，帶 Vishay Dale 測試夾具或等效設備
? HP4191A 射頻阻抗分析儀（用於 SRF 測量）
? 惠斯通電橋
