| 品牌 | TDK ACT45B-110-2P-TL003 滤波器 | 批号 | + |
| 封装 | ACT45B-510-2P-TL003 | 仓库 | 深圳 |
- 13c066 501oHN22uHDC1oHM101mA
東澤電氣
+86755 83682348

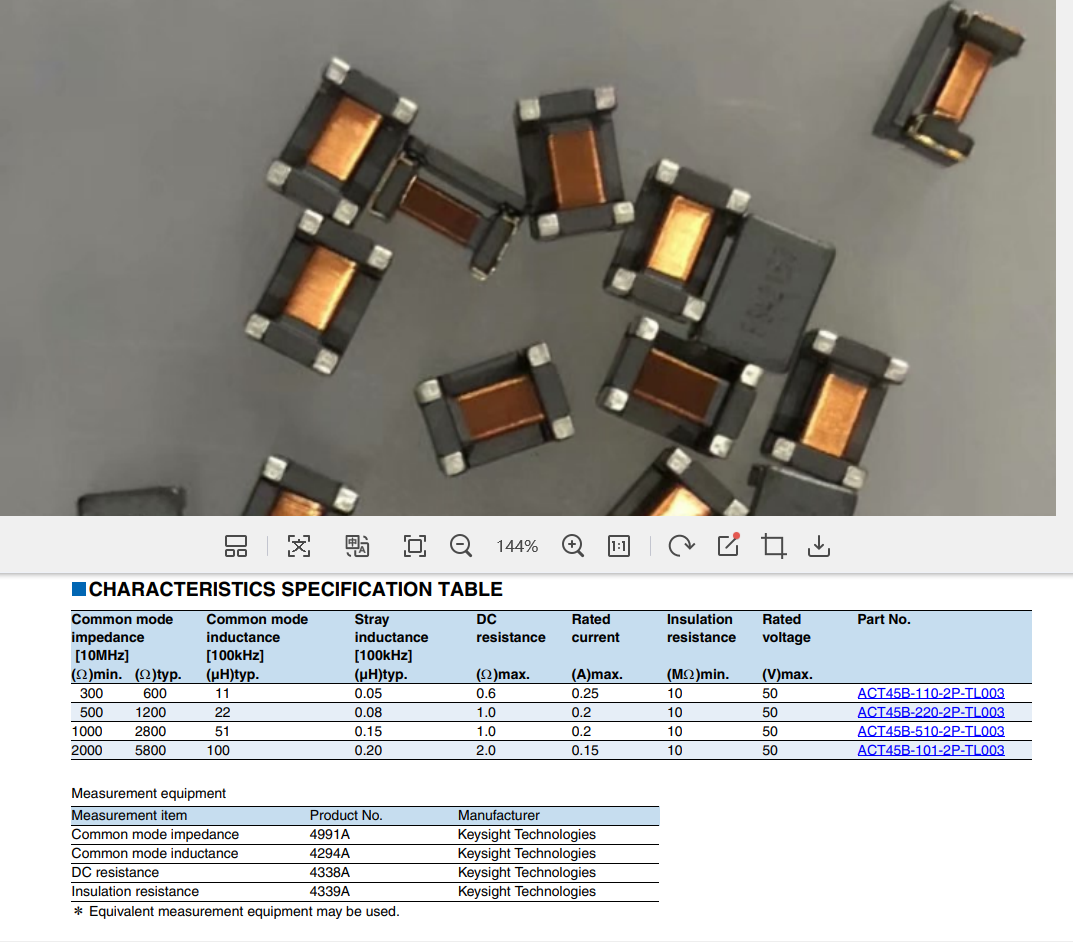

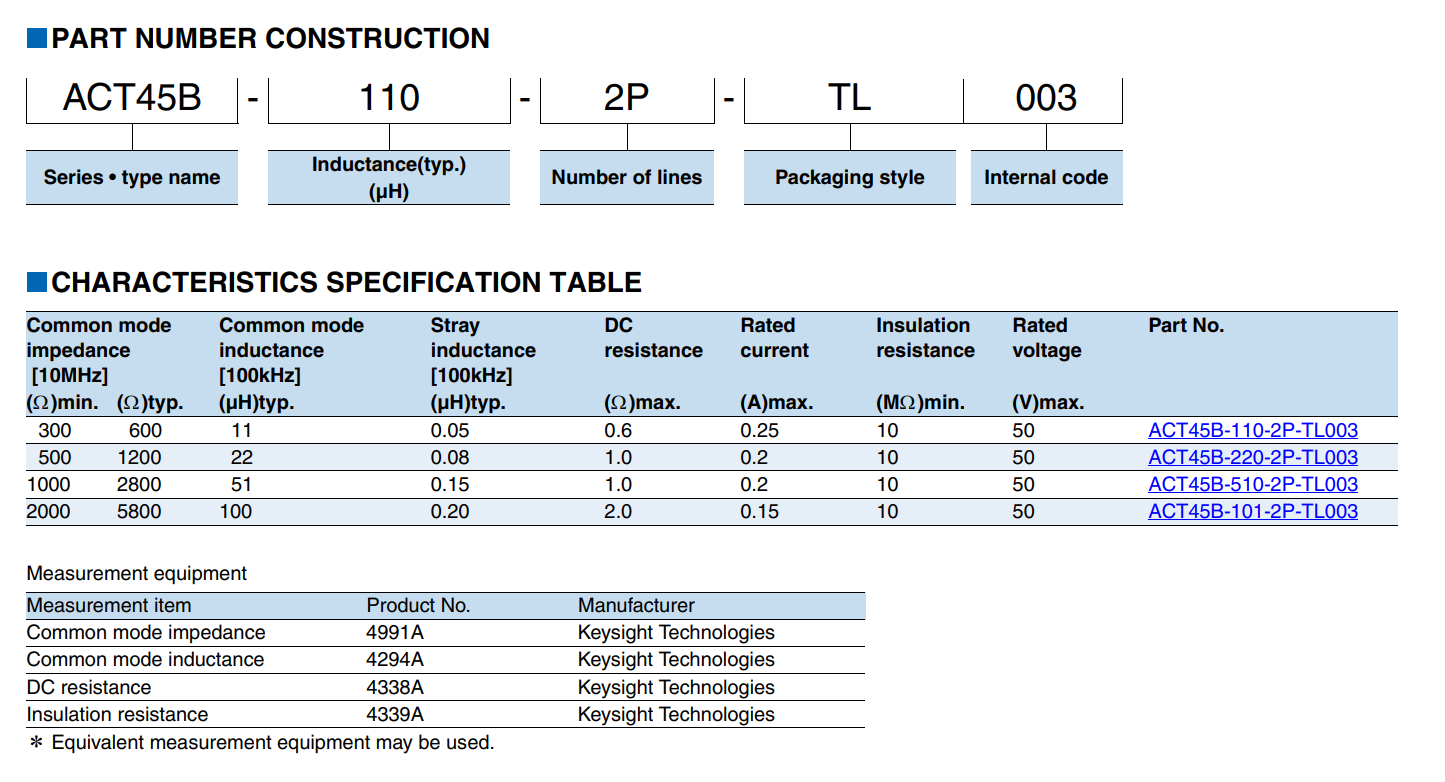

ACT45B-110-2P-TL003
ACT45B-220-2P-TL003
ACT45B-510-2P-TL003
ACT45B-101-2P-TL003
说明：

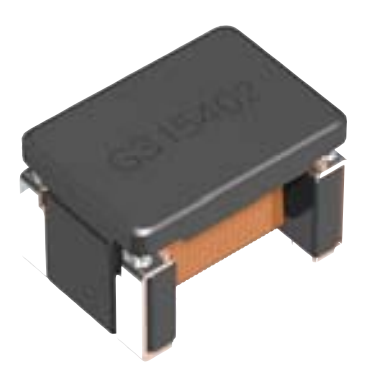

共模扼流圈/滤波器 1000ohms 22uH 200mA CAN-BUS AEC-Q200

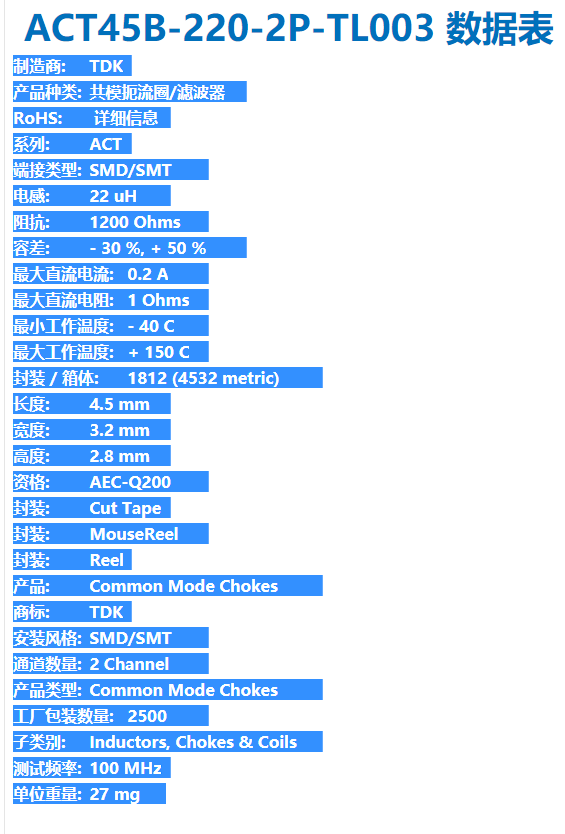

数据表:

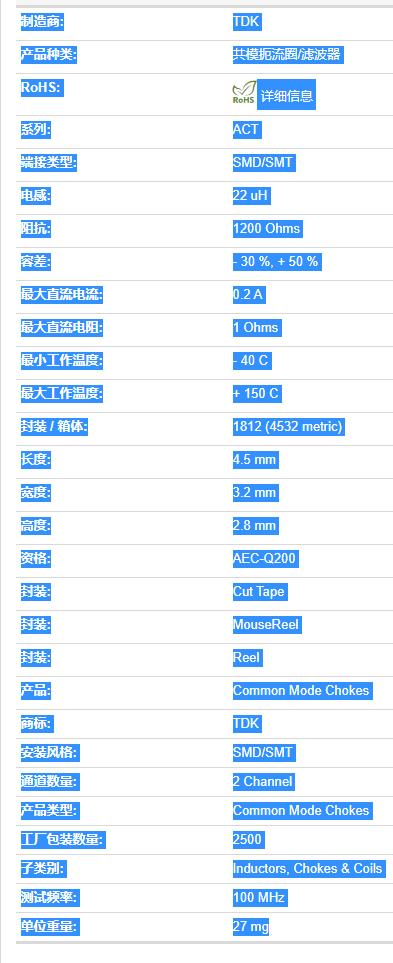

制造商: TDK
产品种类: 共模扼流圈/滤波器
RoHS: 详细信息
系列: ACT
端接类型: SMD/SMT
电感: 22 uH
阻抗: 1200 Ohms
容差: - 30 %, + 50 %
最大直流电流: 0.2 A
最大直流电阻: 1 Ohms
最小工作温度: - 40 C
最大工作温度: + 150 C
封装 / 箱体: 1812 (4532 metric)
长度: 4.5 mm
宽度: 3.2 mm
高度: 2.8 mm
资格: AEC-Q200

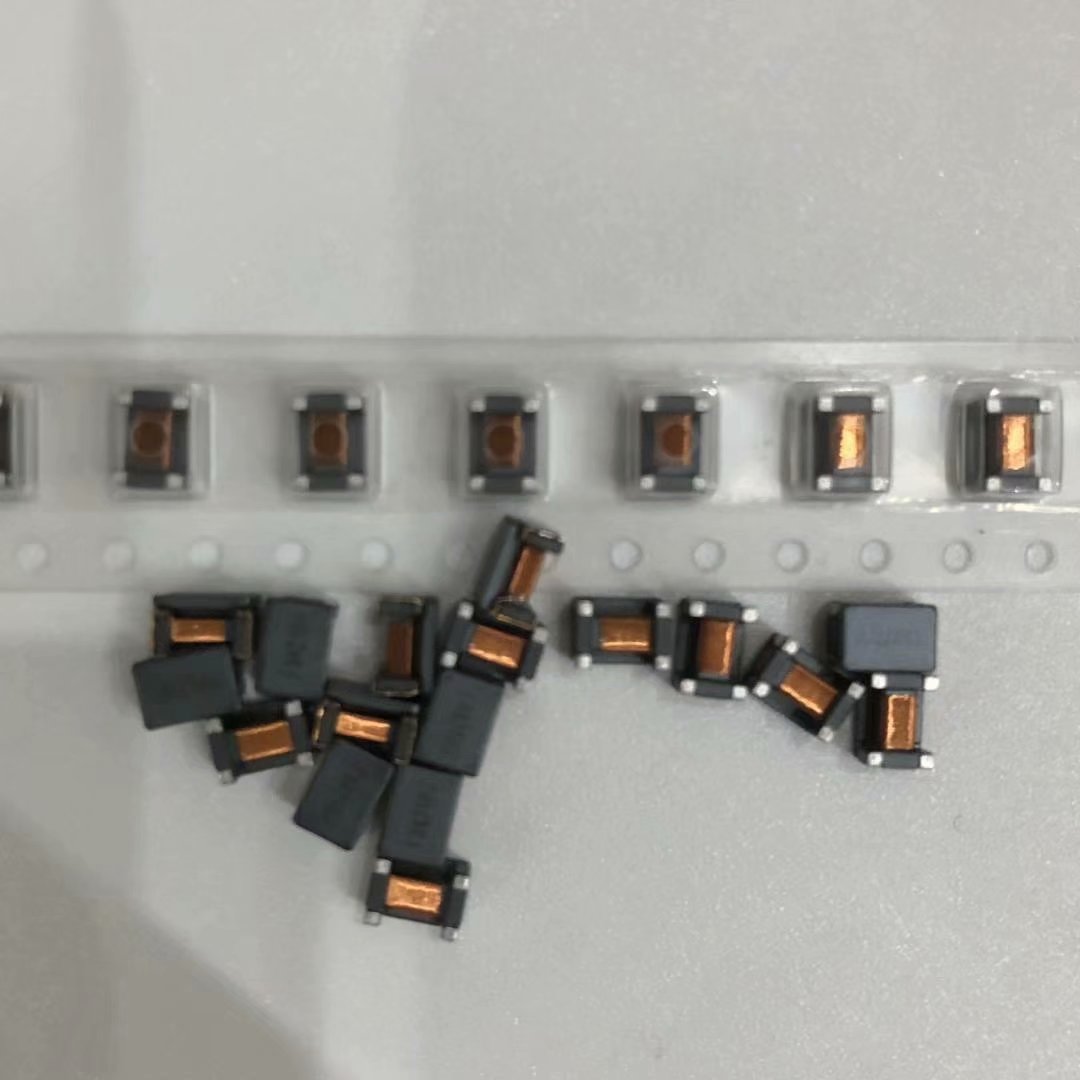

封装: Cut Tape

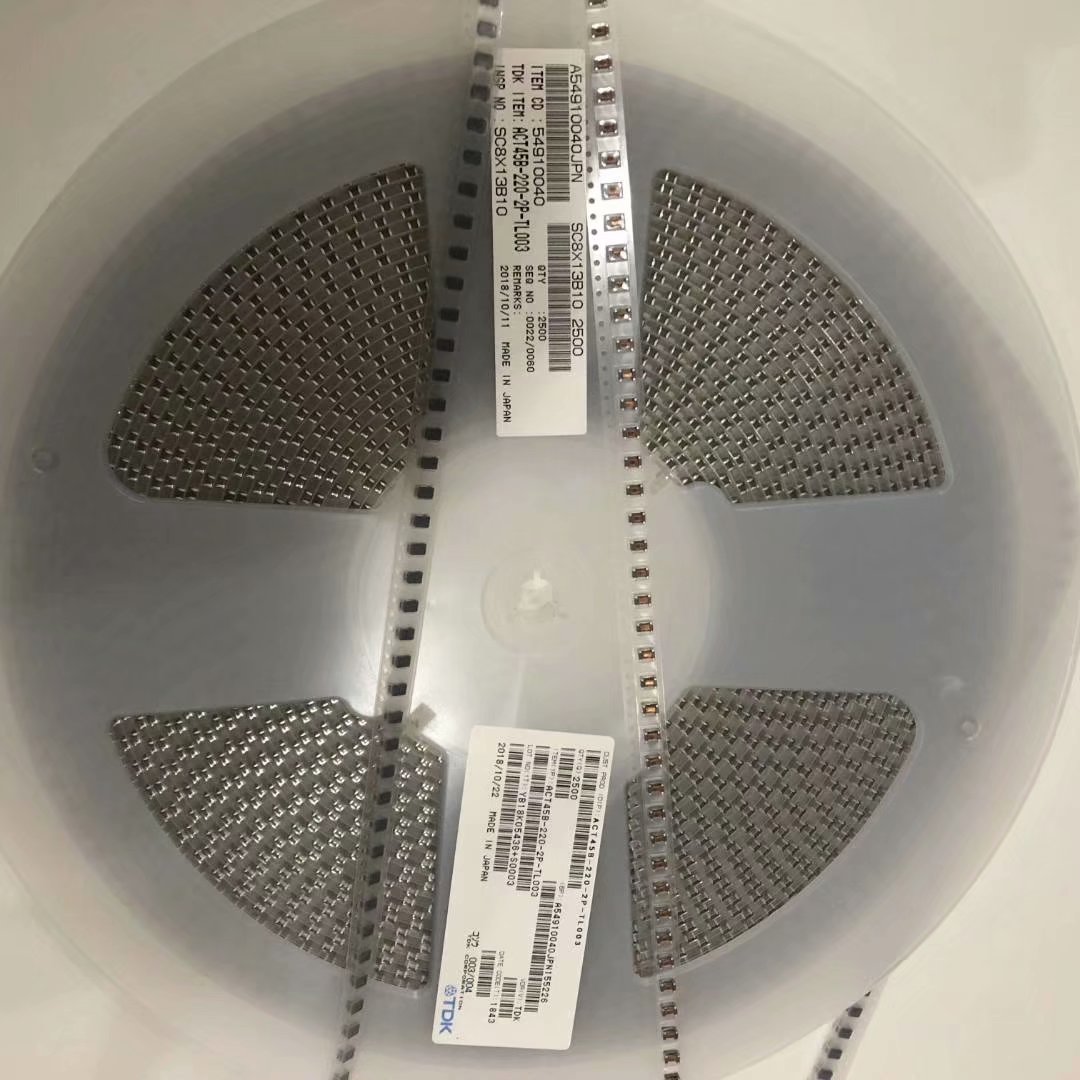

封装: Reel
产品: Common Mode Chokes
商标: TDK
安装风格: SMD/SMT
通道数量: 2 Channel
产品类型: Common Mode Chokes
工厂包装数量: 2500
子类别: Inductors, Chokes & Coils
测试频率: 100 MHz
单位重量: 27 mg

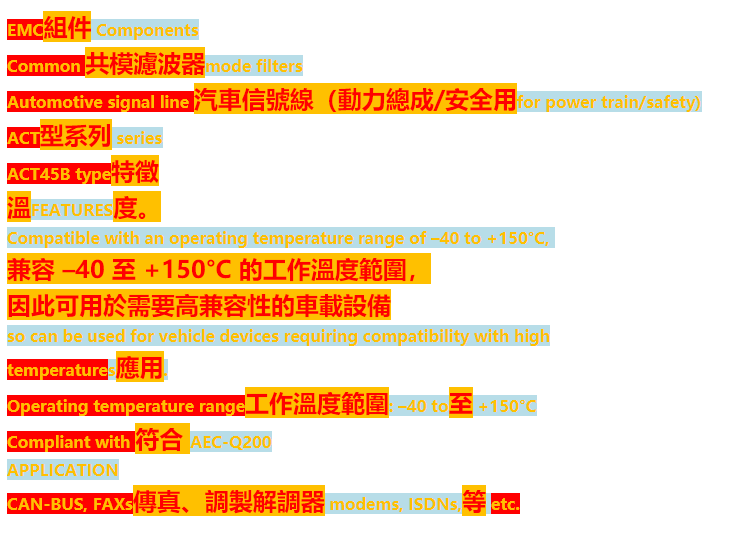

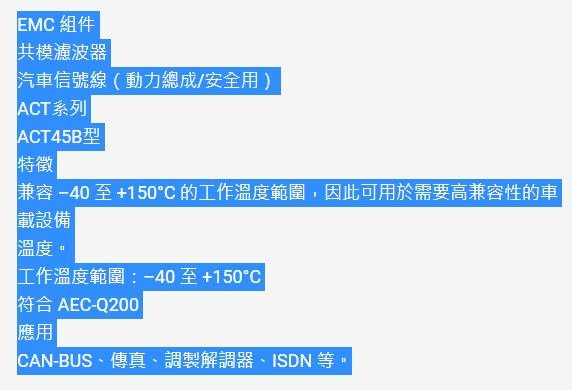

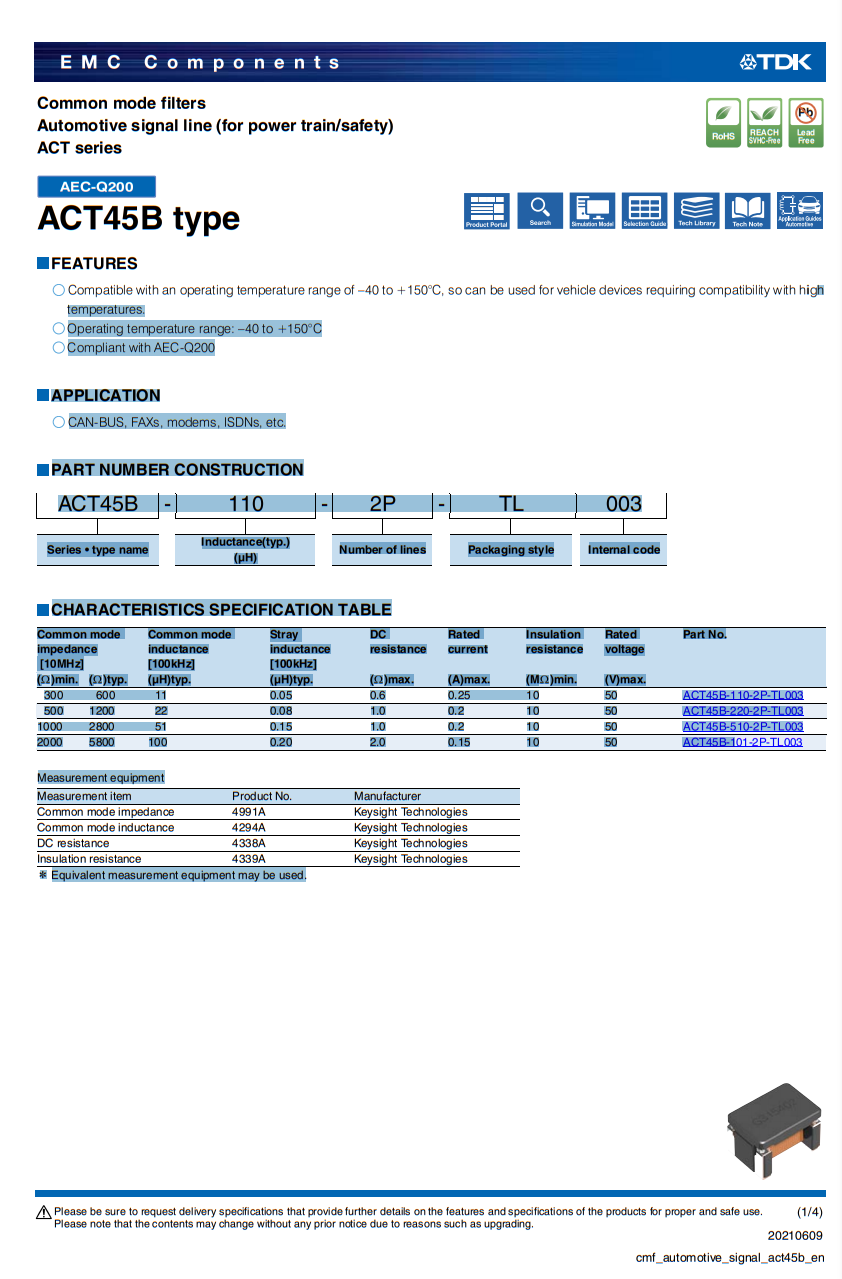

EMC組件 Components
Common 共模濾波器mode filters
Automotive signal line 汽車信號線（動力總成/安全用for power train/safety)

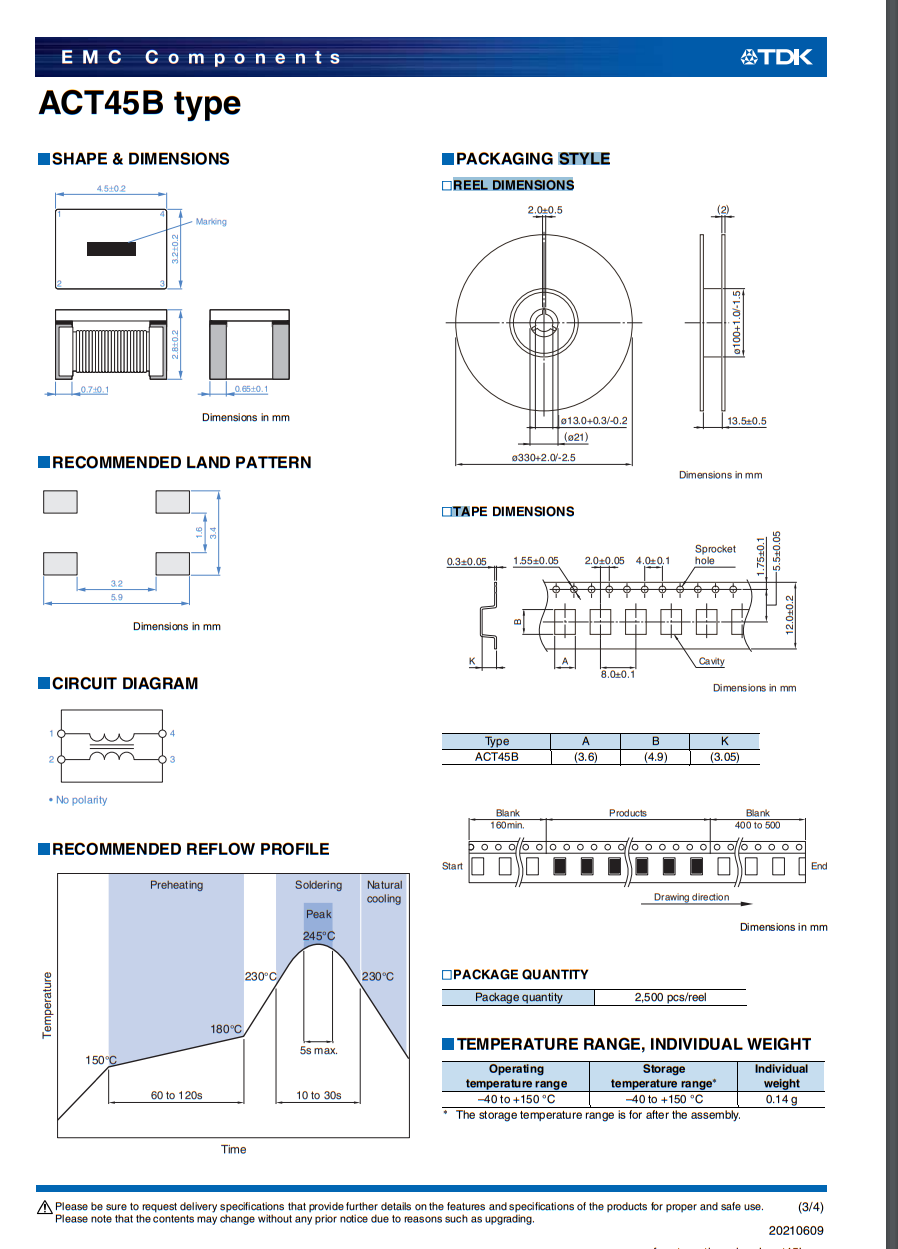

ACT型系列 series
ACT45B type特徵
溫FEATURES度。
Compatible with an operating temperature range of –40 to +150°C,
兼容 –40 至 +150°C 的工作溫度範圍，
因此可用於需要高兼容性的車載設備
so can be used for vehicle devices requiring compatibility with high
temperatures應用.
Operating temperature range工作溫度範圍: –40 to至 +150°C
Compliant with 符合 AEC-Q200
APPLICATION
CAN-BUS, FAXs傳真、調製解調器 modems, ISDNs,等 etc.
翻译结果
請務必索取交付規格，
以提供有關產品功能和規格的更多詳細信息，
以便正確和安全使用。
請注意，由於升級等原因，
內容可能會更改，恕不另行通知。

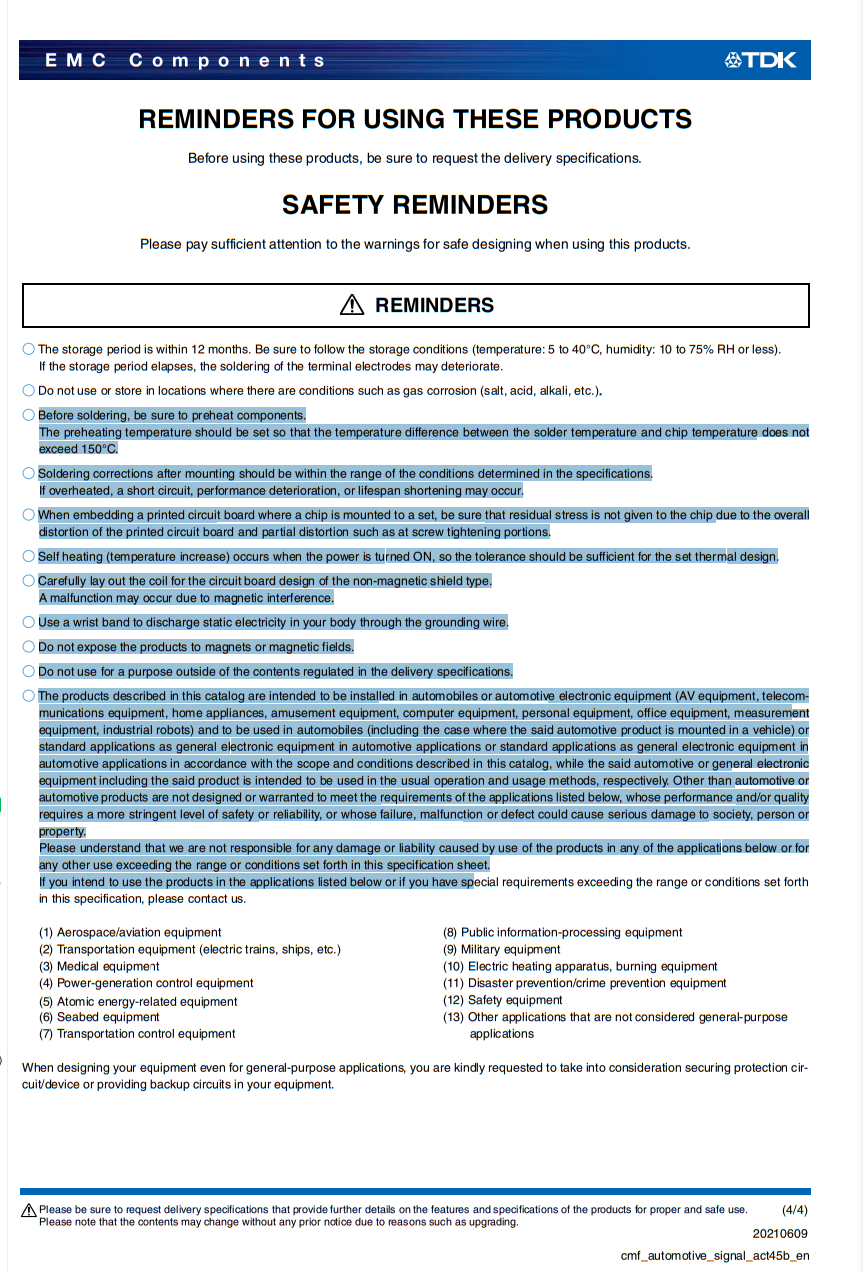

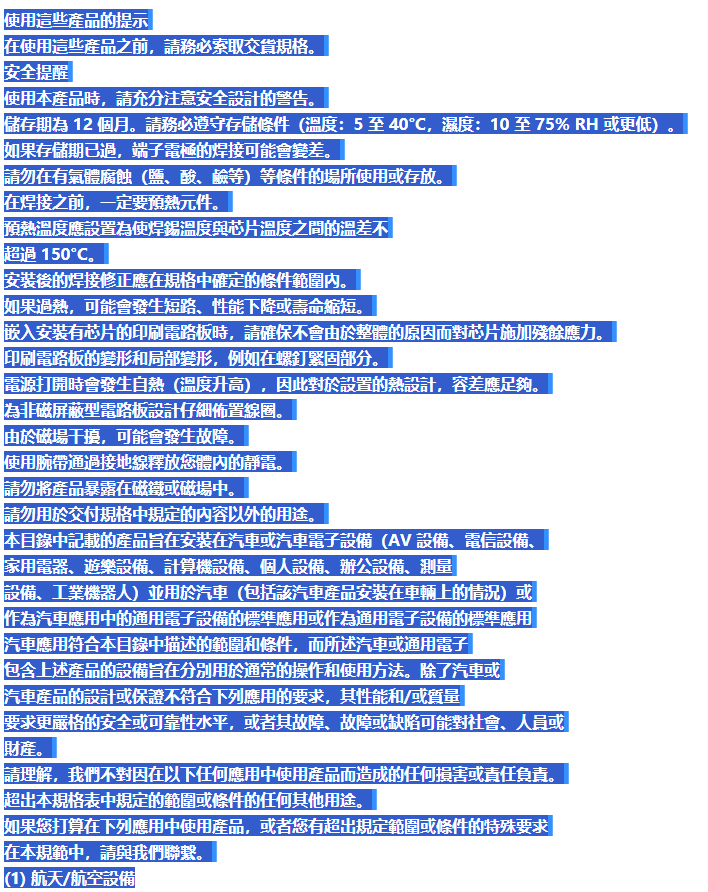

使用這些產品的提示
在使用這些產品之前，請務必索取交貨規格。
安全提醒
使用本產品時，請充分注意安全設計的警告。
儲存期為 12 個月。請務必遵守存儲條件（溫度：5 至 40°C，濕度：10 至 75% RH 或更低）。
如果存儲期已過，端子電極的焊接可能會變差。
請勿在有氣體腐蝕（鹽、酸、鹼等）等條件的場所使用或存放。
在焊接之前，一定要預熱元件。
預熱溫度應設置為使焊錫溫度與芯片溫度之間的溫差不
超過 150°C。
安裝後的焊接修正應在規格中確定的條件範圍內。
如果過熱，可能會發生短路、性能下降或壽命縮短。
嵌入安裝有芯片的印刷電路板時，請確保不會由於整體的原因而對芯片施加殘餘應力。
印刷電路板的變形和局部變形，例如在螺釘緊固部分。
電源打開時會發生自熱（溫度升高），因此對於設置的熱設計，容差應足夠。
為非磁屏蔽型電路板設計仔細佈置線圈。
由於磁場干擾，可能會發生故障。
使用腕帶通過接地線釋放您體內的靜電。
請勿將產品暴露在磁鐵或磁場中。
請勿用於交付規格中規定的內容以外的用途。
本目錄中記載的產品旨在安裝在汽車或汽車電子設備（AV 設備、電信設備、
家用電器、遊樂設備、計算機設備、個人設備、辦公設備、測量
設備、工業機器人）並用於汽車（包括該汽車產品安裝在車輛上的情況）或
作為汽車應用中的通用電子設備的標準應用或作為通用電子設備的標準應用
汽車應用符合本目錄中描述的範圍和條件，而所述汽車或通用電子
包含上述產品的設備旨在分別用於通常的操作和使用方法。除了汽車或
汽車產品的設計或保證不符合下列應用的要求，其性能和/或質量
要求更嚴格的安全或可靠性水平，或者其故障、故障或缺陷可能對社會、人員或
財產。
請理解，我們不對因在以下任何應用中使用產品而造成的任何損害或責任負責。

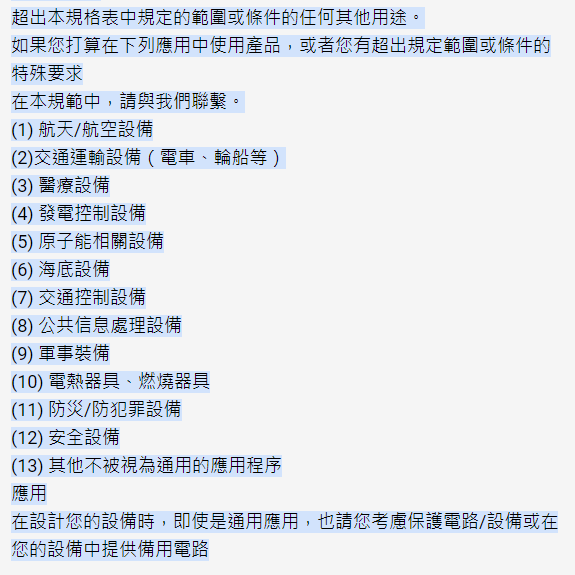

超出本規格表中規定的範圍或條件的任何其他用途。
如果您打算在下列應用中使用產品，或者您有超出規定範圍或條件的特殊要求
在本規範中，請與我們聯繫。
(1) 航天/航空設備

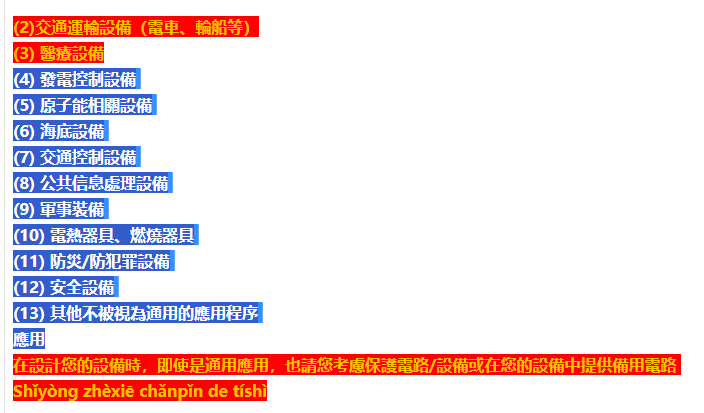

(2)交通運輸設備（電車、輪船等）
(3) 醫療設備
(4) 發電控制設備
(5) 原子能相關設備
(6) 海底設備
(7) 交通控制設備
(8) 公共信息處理設備
(9) 軍事裝備
(10) 電熱器具、燃燒器具
(11) 防災/防犯罪設備
(12) 安全設備
(13) 其他不被視為通用的應用程序
應用
在設計您的設備時，即使是通用應用，也請您考慮保護電路/設備或在您的設備中提供備用電路
Shǐyòng zhèxiē chǎnpǐn de tíshì

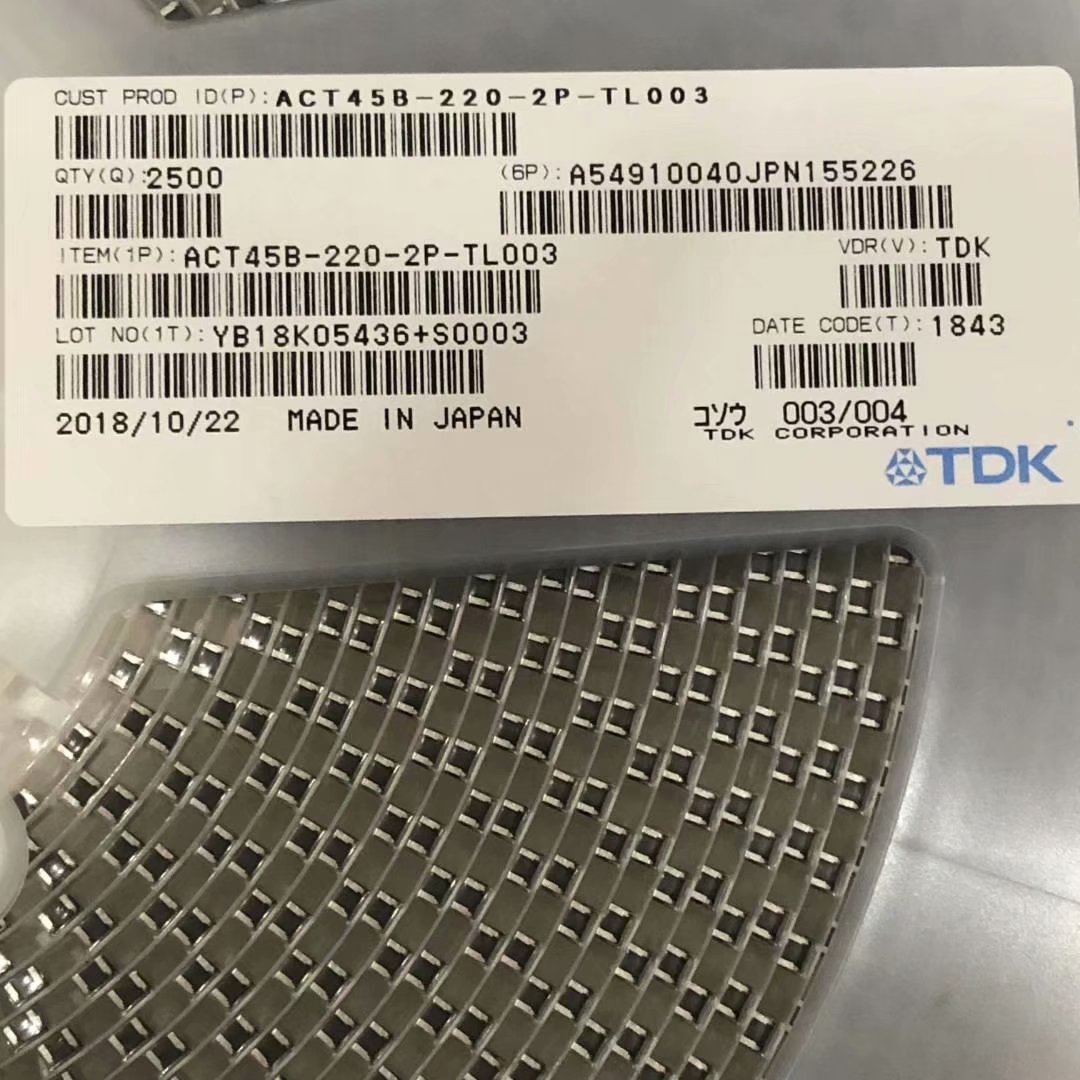

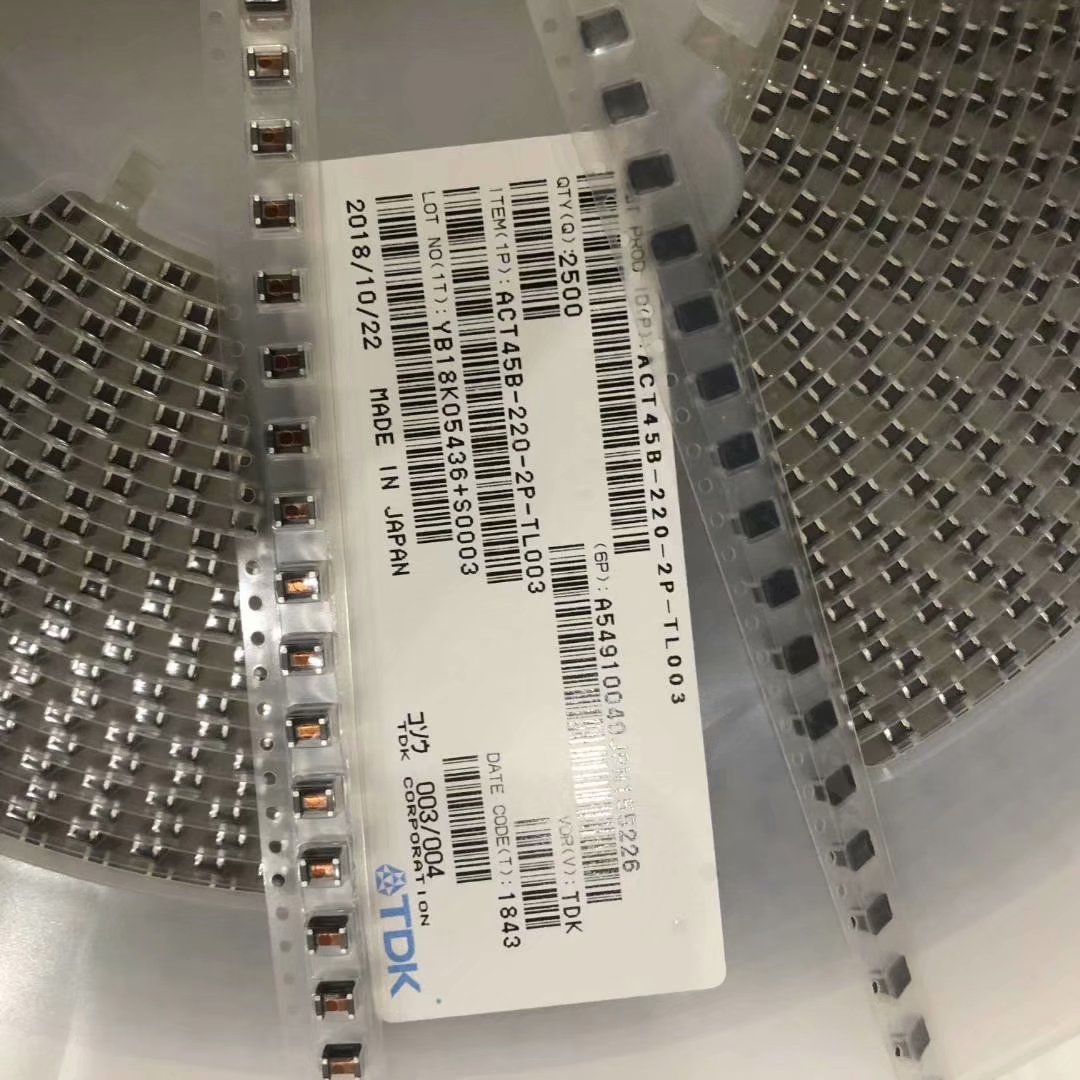

ACT45B-220-2P-TL003 tdk
