| 品牌 | Vishay Semiconductors玻璃烧结雪崩快速二极管管 | 批号 | + |
| 封装 | SOD-57 | 仓库 | 深圳 |
- 0,.8A Fast Recovery Rectifiers
東澤電氣
+86 755 83682348
Vishay Semiconductors
威世半导体
BY269TR
BY268TR
BY268TAP
BY269TAP

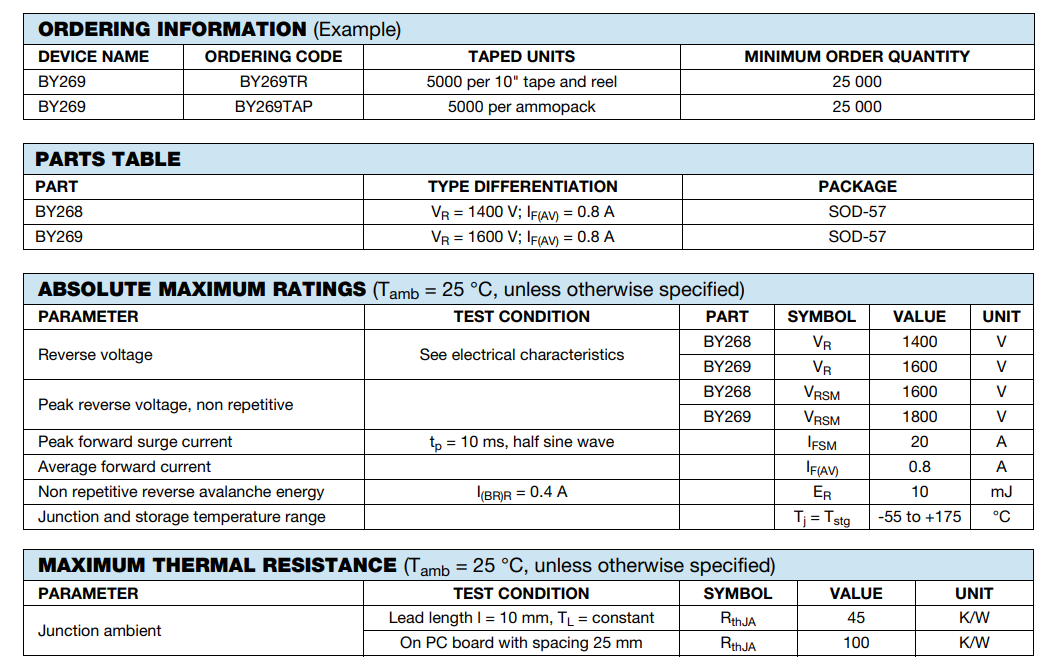

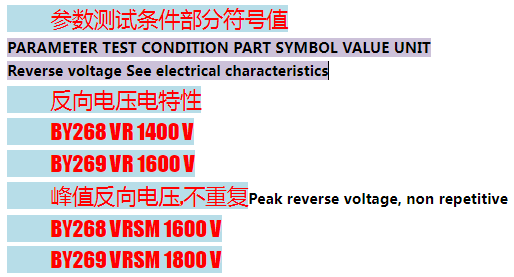

参数测试条件部分符号值
PARAMETER TEST CONDITION PART SYMBOL VALUE UNIT
Reverse voltage See electrical characteristics
反向电压电特性
BY268 VR 1400 V
BY269 VR 1600 V
峰值反向电压,不重复Peak reverse voltage, non repetitive
BY268 VRSM 1600 V
BY269 VRSM 1800 V
最大热阻(Tamb = 25°C,除非另有说明)
参数测试条件符号值
结环境铅长度= 10毫米,TL RthJA 45 K / W =常数
在印刷电路板上间隔25毫米RthJA 100 K / W

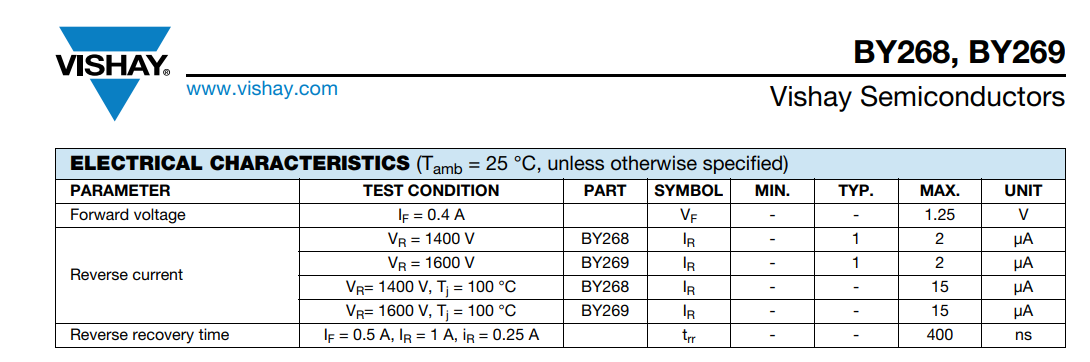

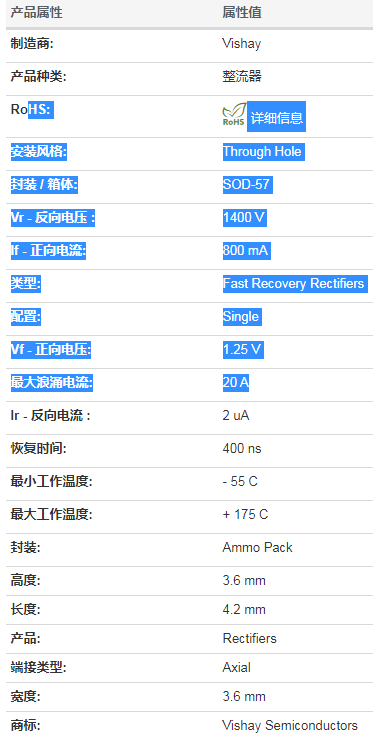

产品属性 属性值 搜索类似
制造商: Vishay
产品种类: 整流器
RoHS: 详细信息
安装风格: Through Hole
封装 / 箱体: SOD-57
Vr - 反向电压 : 1400 V
If - 正向电流: 800 mA
类型: Fast Recovery Rectifiers
配置: Single
Vf - 正向电压: 1.25 V
最大浪涌电流: 20 A
Ir - 反向电流 : 2 uA
恢复时间: 400 ns
最小工作温度: - 55 C
最大工作温度: + 175 C
封装: Ammo Pack

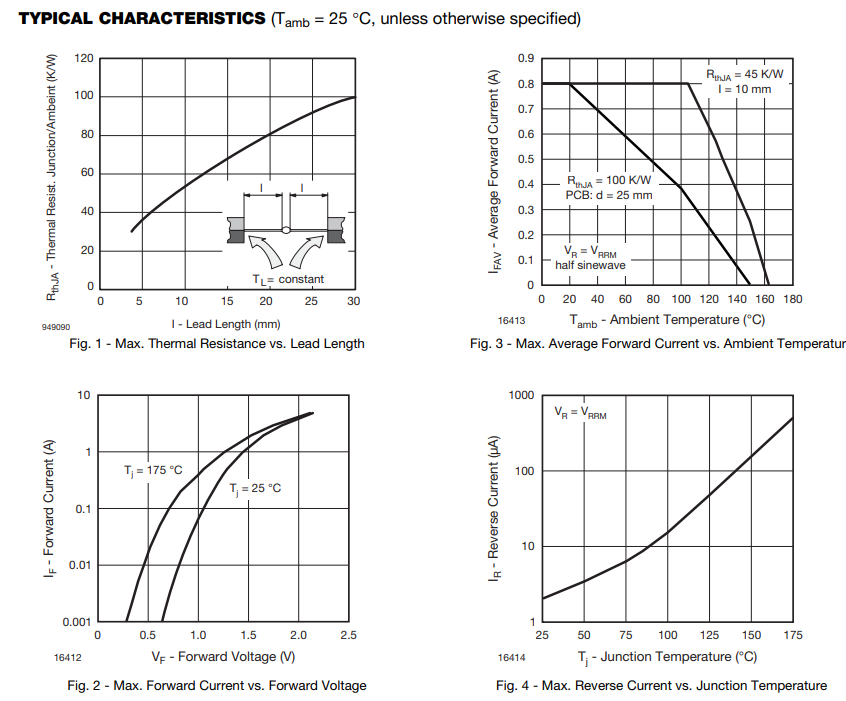

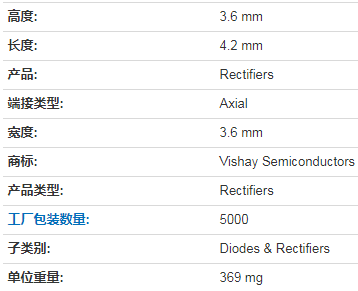

高度: 3.6 mm
长度: 4.2 mm
产品: Rectifiers
端接类型: Axial
宽度: 3.6 mm
商标: Vishay Semiconductors
产品类型: Rectifiers
工厂包装数量: 5000
子类别: Diodes & Rectifiers
单位重量: 369 mg

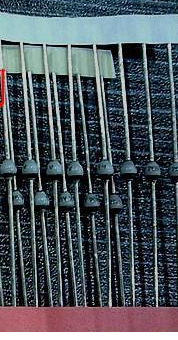

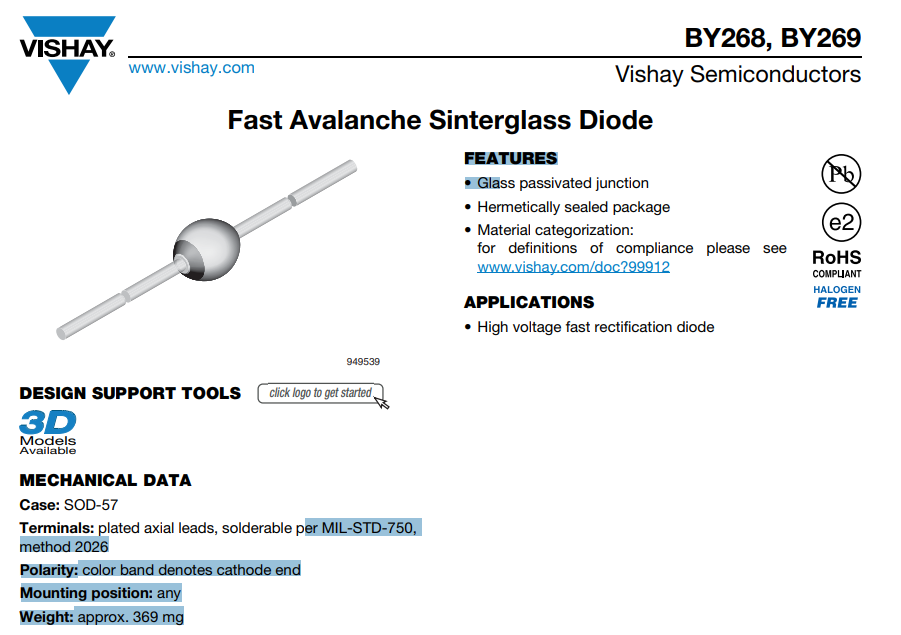

Fast Avalanche Sinterglass Diode玻璃烧结雪崩快速二极管管
DESIGN SUPPORT TOOLS设计支持工具
机械数据MECHANICAL DATA

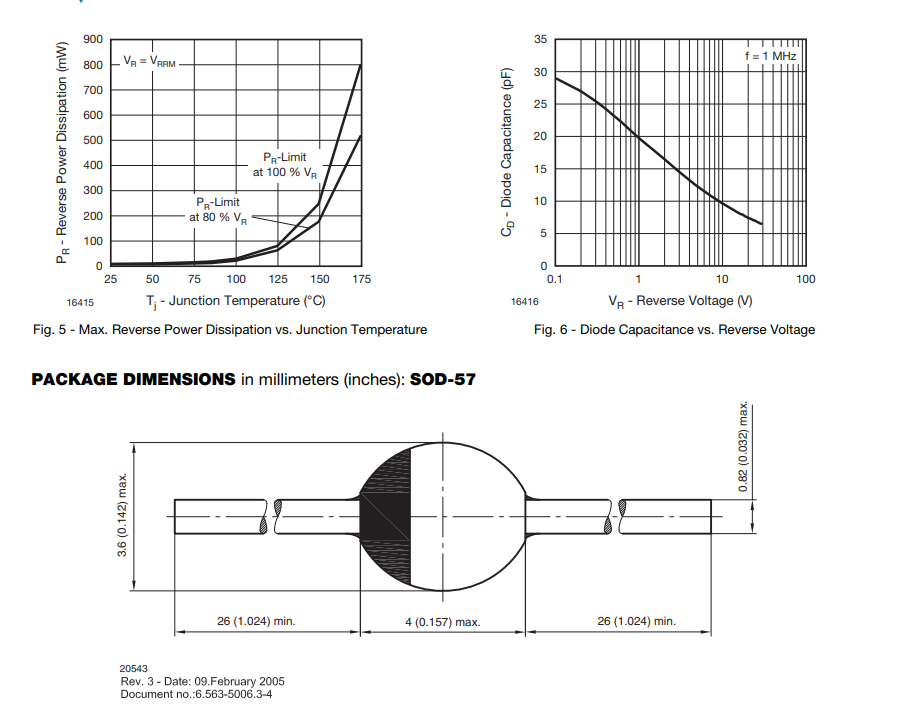

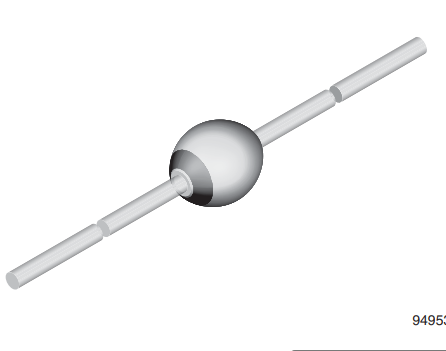

Case例: SOD-57
Terminals 终端:镀轴, plated axial leads, solderable per焊/ MIL-STD-750,
method 方法 2026
Polarity:极性:颜色带表示阴极color band denotes cathode end
Mounting position安装位置:任何 any
Weight重量:约approx. 369毫克 mg
?
FEATURES特性
? ?Glass 玻璃钝化结passivated junction
? Hermetically密封包 sealed package
? Material categorization材料分类::
for definitions of compliance 合规的定义请参阅please see
www.vishay.com/doc?99912
APPLICATIONS应用程序
? High 高voltage电压快速整流二极管 fast rectification diode

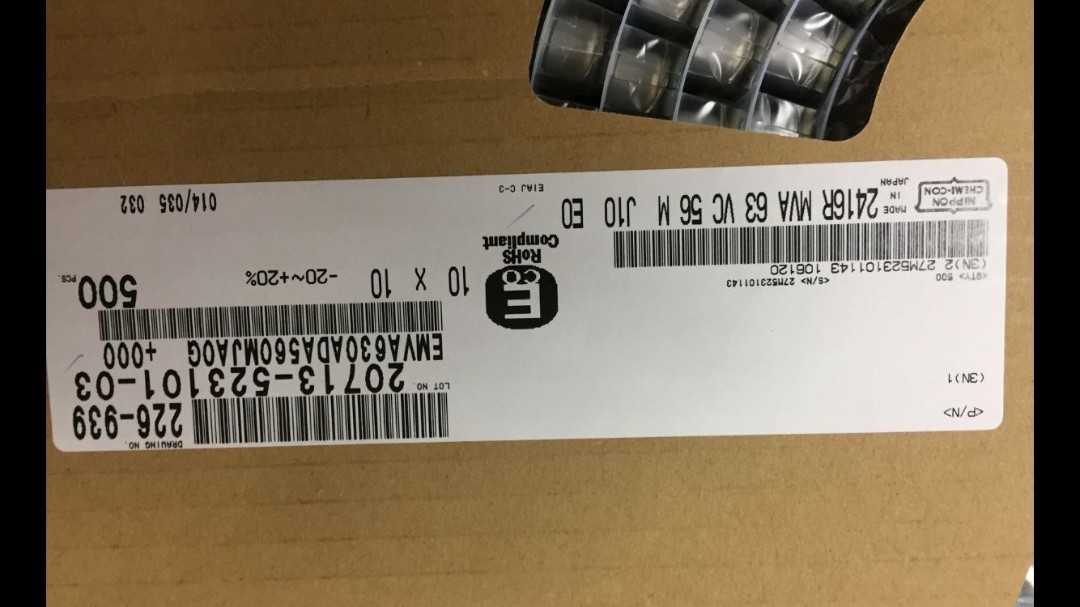

EMVA630ADA560MJA0G chemi-con EEHZA1J560P固体 10X10

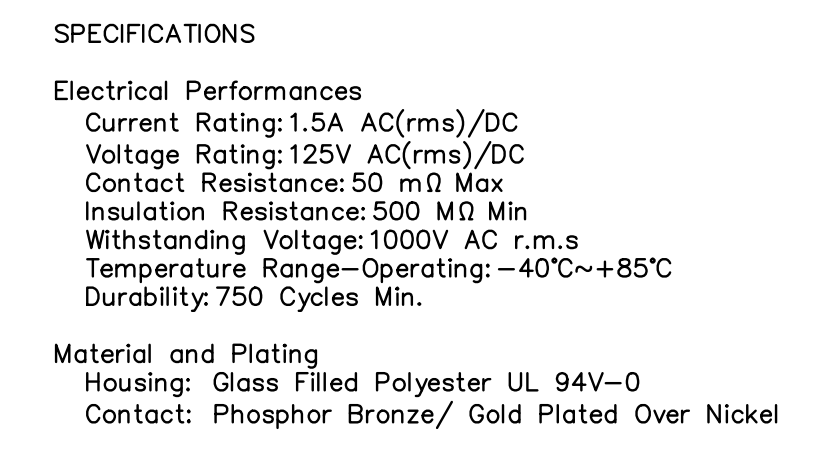

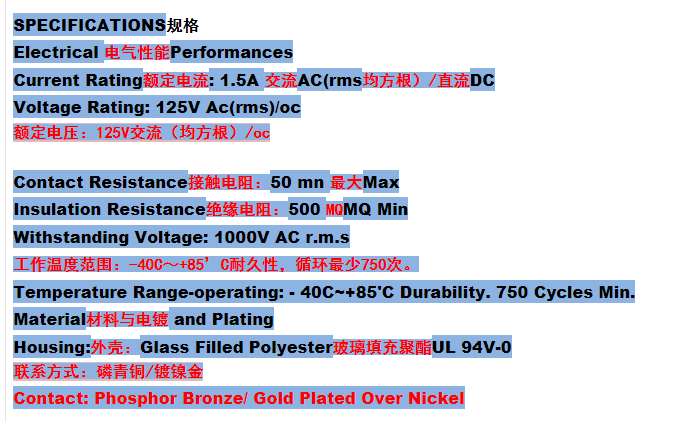

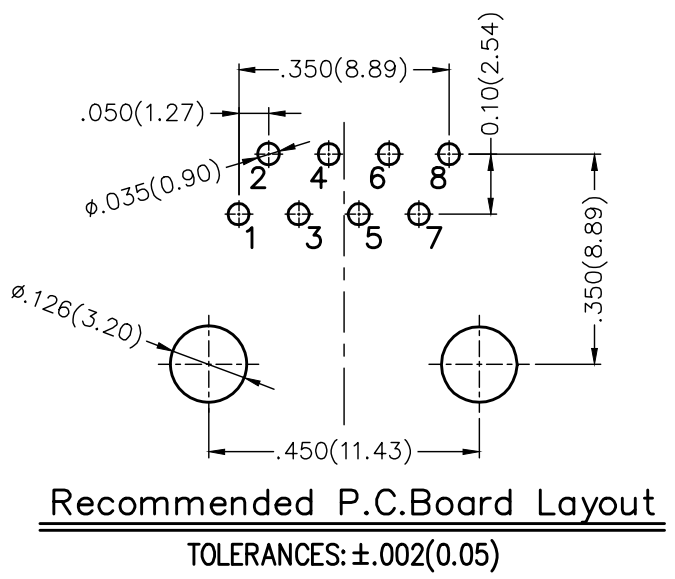

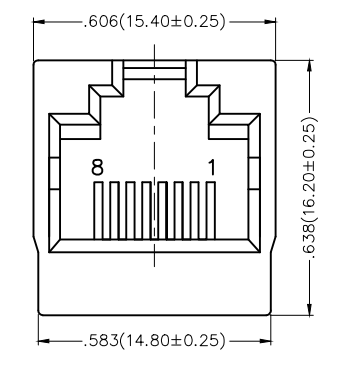

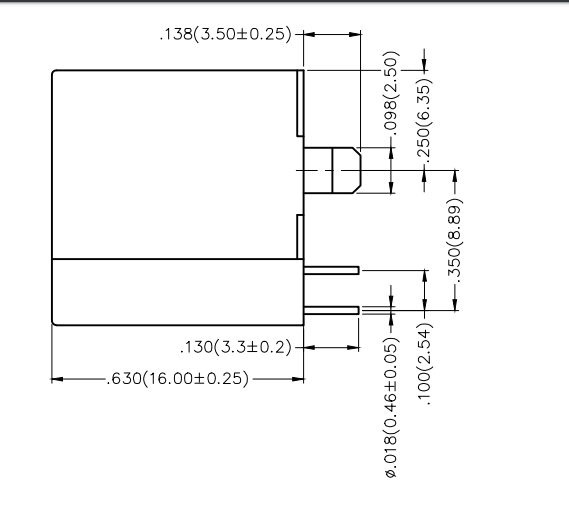

SPECIFICATIONS规格
Electrical 电气性能Performances
Current Rating额定电流: 1.5A 交流AC(rms均方根）/直流DC
Voltage Rating: 125V Ac(rms)/oc
额定电压：125V交流（均方根）/oc
Contact Resistance接触电阻：50 mn 最大Max
Insulation Resistance绝缘电阻：500 MQMQ Min
Withstanding Voltage: 1000V AC r.m.s
工作温度范围：-40C～+85’C耐久性，循环最少750次。
Temperature Range-operating: - 40C~+85'C Durability. 750 Cycles Min.
Material材料与电镀 and Plating
Housing:外壳：Glass Filled Polyester玻璃填充聚酯UL 94V-0
联系方式：磷青铜/镀镍金
Contact: Phosphor Bronze/ Gold Plated Over Nickel

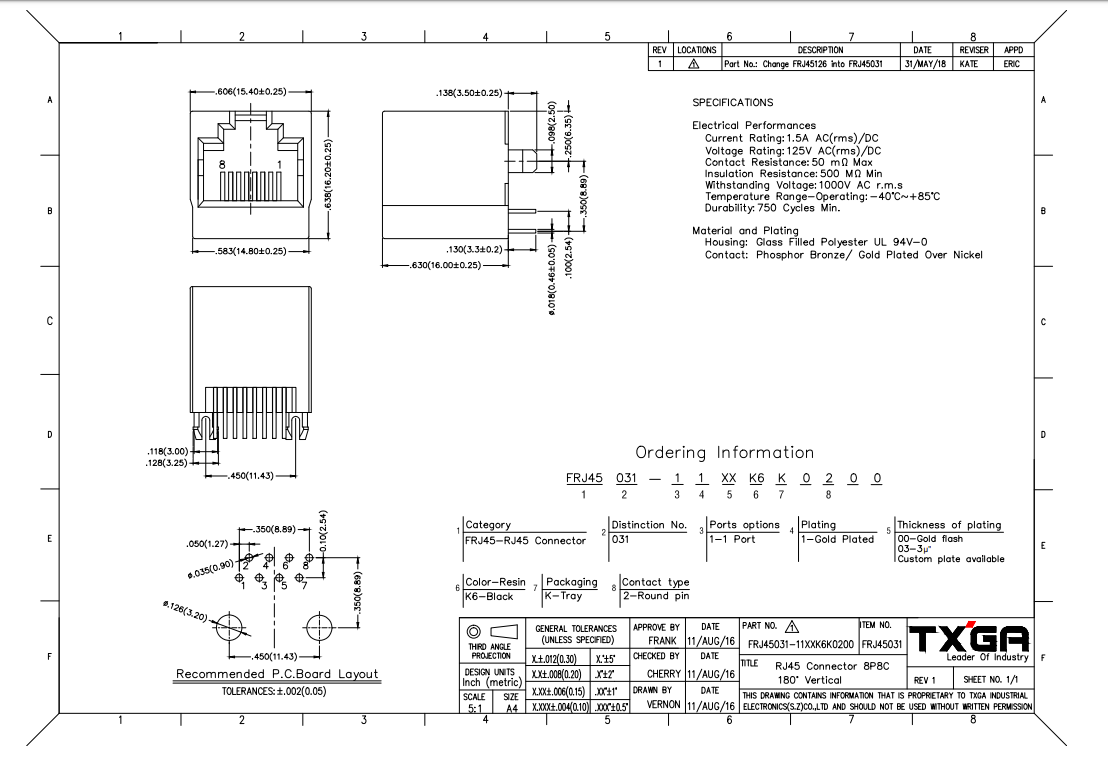

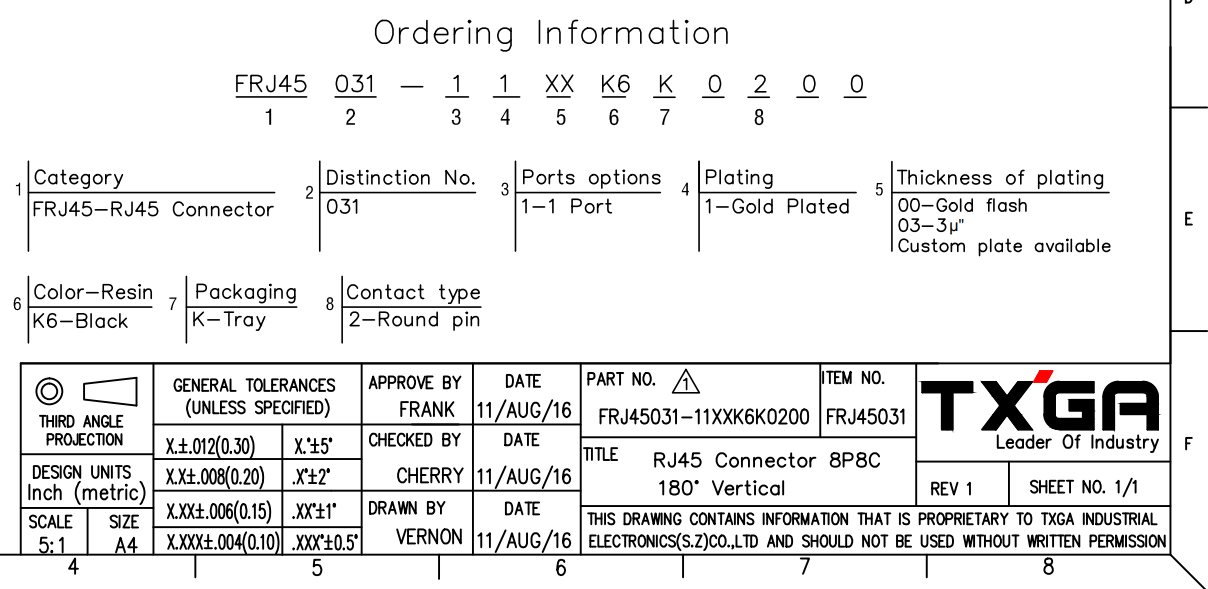

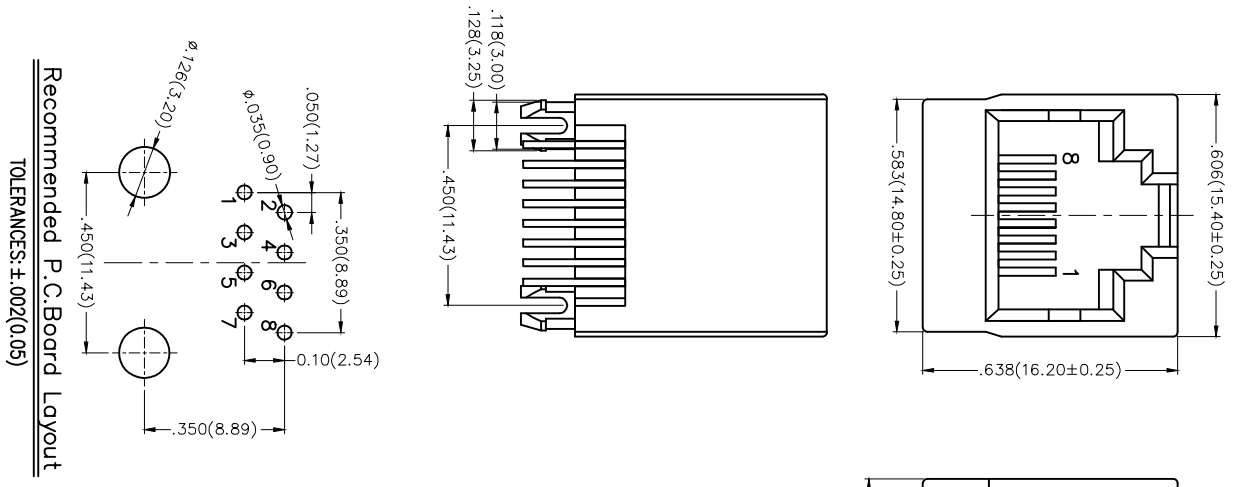

FRJ45031-1100K6K0200
============
PIN0810C-100MB
PIN0810C-120MB
PIN0810C-150MB
PIN0810C-180MB
PIN0810C-220MB

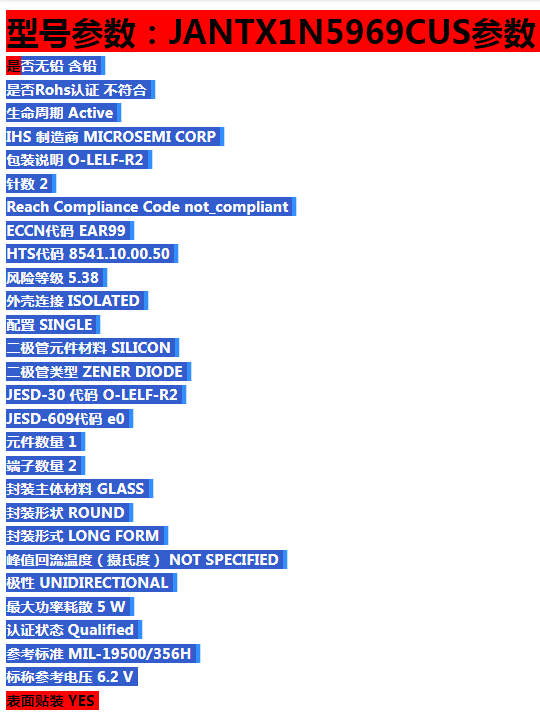

型号参数：JANTX1N5969CUS参数 是否无铅 含铅 是否Rohs认证 不符合 生命周期 Active IHS 制造商 MICROSEMI CORP 包装说明 O-LELF-R2 针数 2 Reach Compliance Code not_compliant ECCN代码 EAR99 HTS代码 8541.10.00.50 风险等级 5.38 外壳连接 ISOLATED 配置 SINGLE 二极管元件材料 SILICON 二极管类型 ZENER DIODE JESD-30 代码 O-LELF-R2 JESD-609代码 e0 元件数量 1 端子数量 2 封装主体材料 GLASS 封装形状 ROUND 封装形式 LONG FORM 峰值回流温度（摄氏度） NOT SPECIFIED 极性 UNIDIRECTIONAL 最大功率耗散 5 W 认证状态 Qualified 参考标准 MIL-19500/356H 标称参考电压 6.2 V 表面贴装 YES 技术 ZENER 端子面层 Tin/Lead (Sn/Pb) 端子形式 WRAP AROUND 端子位置 END 处于峰值回流温度下的最长时间 NOT SPECIFIED 最大电压容差 2% 工作测试电流 220 mA Base Number Matches 1 型号参数：JANTX1N5969CUS参数
是否无铅 含铅
是否Rohs认证 不符合
生命周期 Active
IHS 制造商 MICROSEMI CORP
包装说明 O-LELF-R2
针数 2
Reach Compliance Code not_compliant
ECCN代码 EAR99
HTS代码 8541.10.00.50
风险等级 5.38
外壳连接 ISOLATED
配置 SINGLE
二极管元件材料 SILICON
二极管类型 ZENER DIODE
JESD-30 代码 O-LELF-R2
JESD-609代码 e0
元件数量 1
端子数量 2
封装主体材料 GLASS
封装形状 ROUND
封装形式 LONG FORM
峰值回流温度（摄氏度） NOT SPECIFIED
极性 UNIDIRECTIONAL
最大功率耗散 5 W
认证状态 Qualified
参考标准 MIL-19500/356H

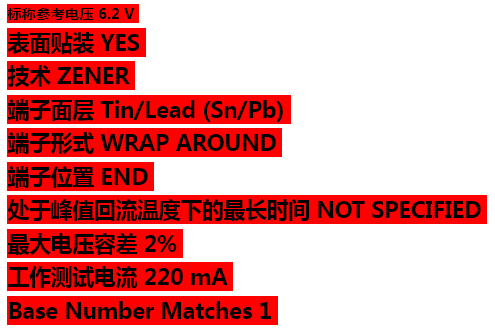

标称参考电压 6.2 V
表面贴装 YES
技术 ZENER
端子面层 Tin/Lead (Sn/Pb)
端子形式 WRAP AROUND
端子位置 END
处于峰值回流温度下的最长时间 NOT SPECIFIED
最大电压容差 2%
工作测试电流 220 mA
Base Number Matches 1
