| 品牌 | INFINEON英飞龙 ESD3V3XU1USE6327XTSA1 | 批号 | + |
| 封装 | ESD3V3XU1USE6327 | 仓库 | 深圳 |
- 13c0660201现 击穿6.5V箝位11V 3A
東澤電氣
+86755 83682348
英飞凌
PG-TSSLP-2-1
SP000939364
RU326025MB2 K
ESD3V3XU1UL PG-TSLP-2-17 1 line, uni-directional X1
0402
0201
ESD3V3XU1US PG-TSSLP-2-1 1 line, uni-directional K
ESD3V3XU1USE6327XTSA1TR-ND - 卷带（TR）
ESD3V3XU1USE6327XTSA1CT-ND - 剪切带（CT）
ESD3V3XU1USE6327XTSA1DKR-ND

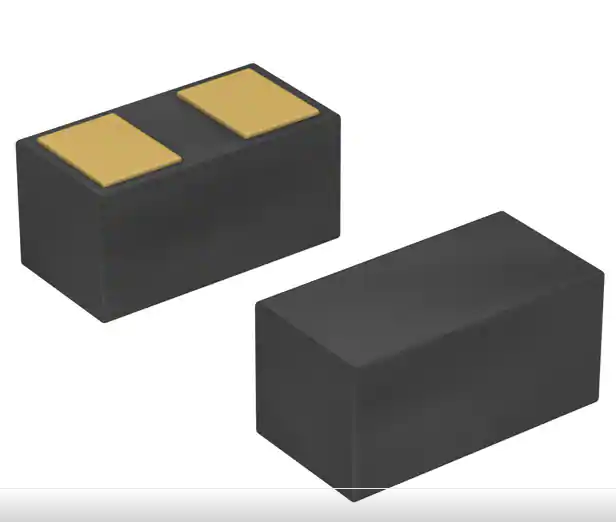

11V（标准） 夹子 3A（8/20μs） Ipp TVS - 二极管 表面贴装型 PG-TSSLP-2-1

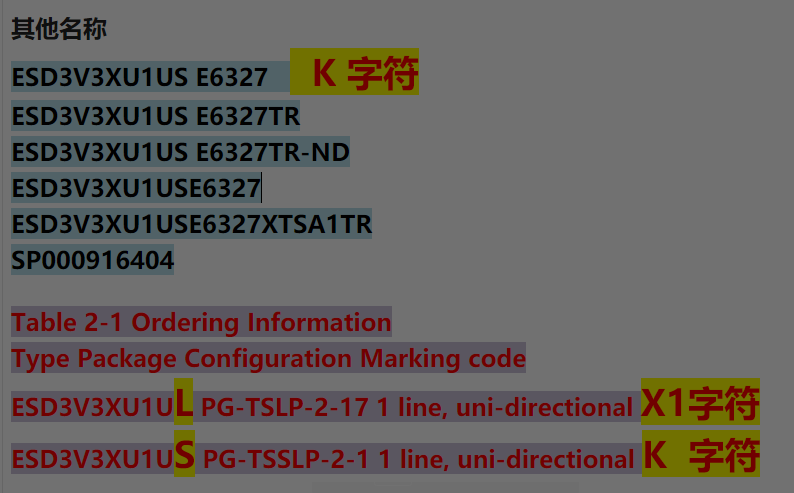

其他名称
ESD3V3XU1US E6327 K 字符
ESD3V3XU1US E6327TR
ESD3V3XU1US E6327TR-ND
ESD3V3XU1USE6327
ESD3V3XU1USE6327XTSA1TR
SP000916404

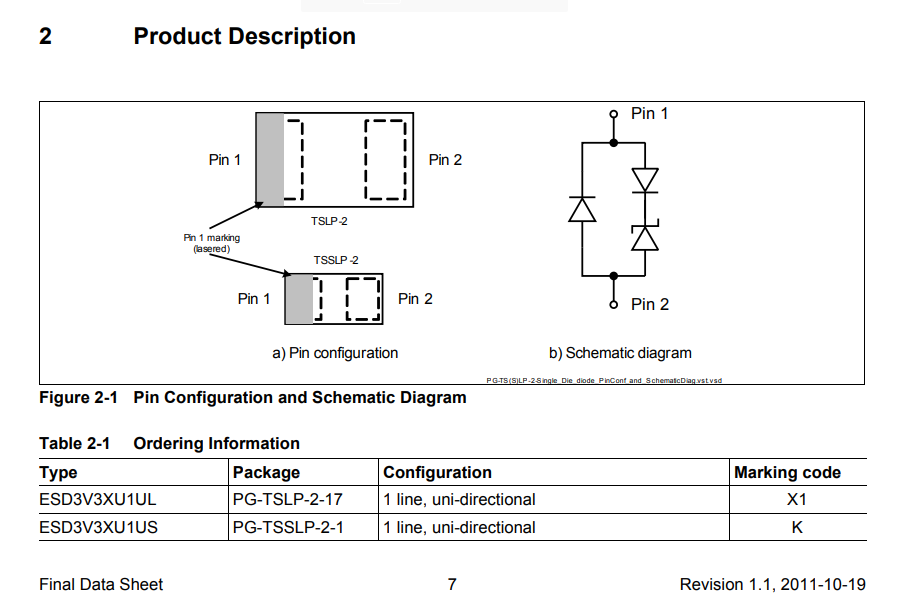

Table 2-1 Ordering Information
Type Package Configuration Marking code
表2 - 1订购信息
类型包配置标记代码
ESD3V3XU1UL PG-TSLP-2-17 1线,单向的X1
ESD3V3XU1US PG-TSSLP-2-1 1线,单向的
ESD3V3XU1UL PG-TSLP-2-17 1 line, uni-directional X1字符
ESD3V3XU1US PG-TSSLP-2-1 1 line, uni-directional K 字符
表2 - 1订购信息
类型包配置标记代码
ESD3V3XU1UL PG-TSLP-2-17 1线,单向的X1
ESD3V3XU1US PG-TSSLP-2-1 1线,单向的K

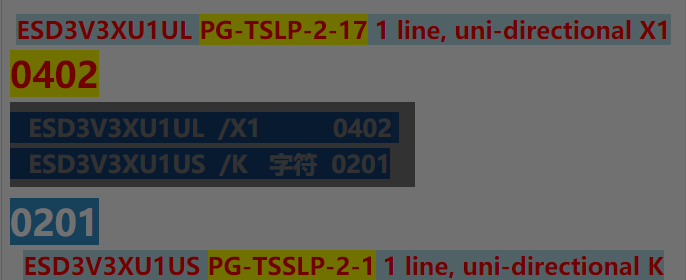

ESD3V3XU1UL /X1 0402
ESD3V3XU1US /K 字符 0201
ESD3V3XU1USE6327
DSD3V3XU1US E6327
ESD3V3XU1USE6327XTSA1

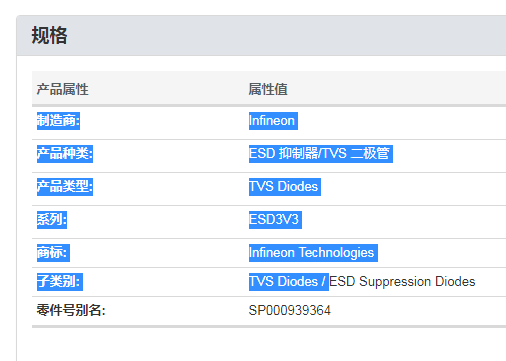

制造商: Infineon
产品种类: ESD 抑制器/TVS 二极管
产品类型: TVS Diodes
系列: ESD3V3
商标: Infineon Technologies
子类别: TVS Diodes / ESD Suppression Diodes
零件号别名: SP000939364
英飞龙INFINEON 1323年份
0201体积（0603 公制） ESD防雷管防静电管3.3v 击穿6.5v 箝位11v 3A安培0.4pF
电路保护TVS二极管
ESD3V3XU1USE6327 DSD3V3XU1US E6327 ESD3V3XU1USE6327XTSA1 英飞龙INFINEON

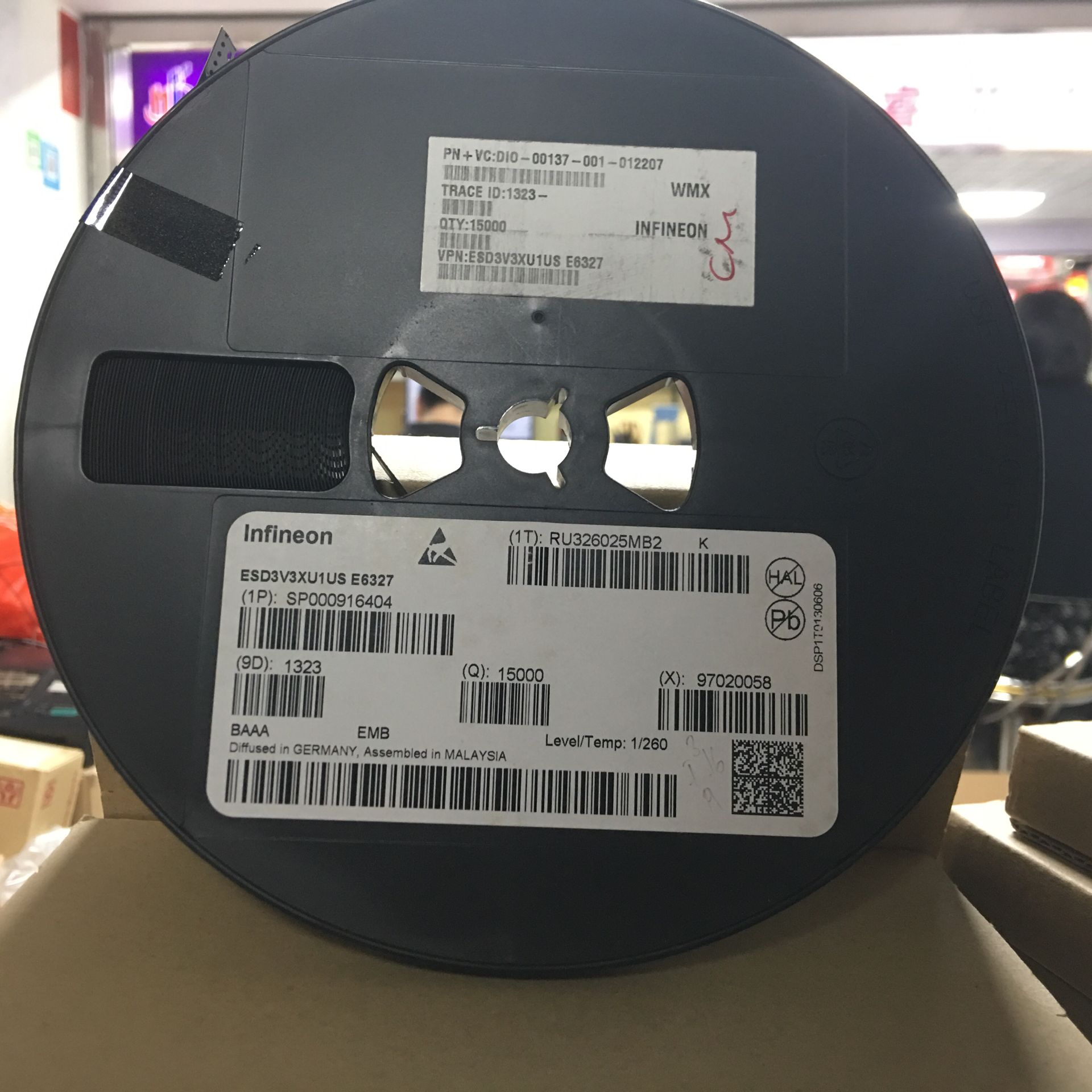

15K/盘 x 23盘
ESD3V3XU1USE6327XTSA1
制造商：
客户编号:
说明：
ESD 抑制器/TVS 二极管
寿命周期:
作废
数据表:

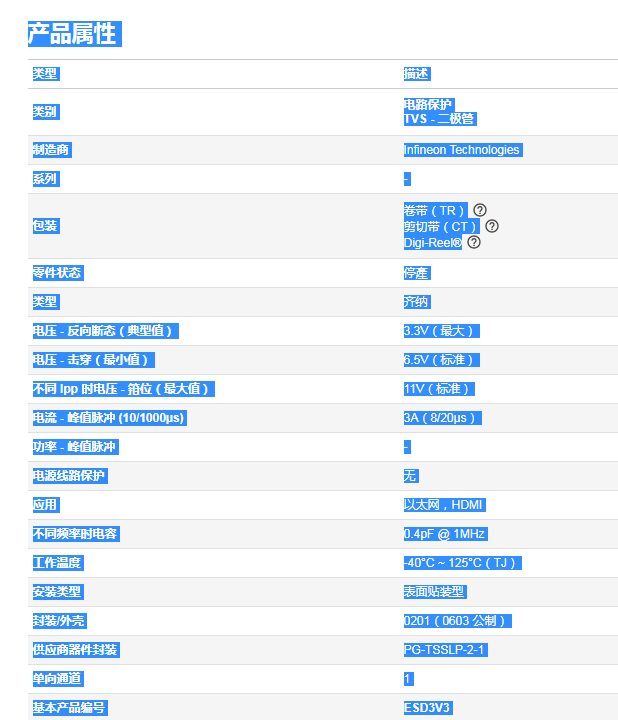

产品属性
类型
描述
选择
类别
制造商
Infineon Technologies
系列
-
包装
卷带（TR）
剪切带（CT）
Digi-Reel?
零件状态
停產
类型
齐纳
电压 - 反向断态（典型值）
3.3V（最大）
电压 - 击穿（最小值）
6.5V（标准）
不同 Ipp 时电压 - 箝位（最大值）
11V（标准）
电流 - 峰值脉冲 (10/1000μs)
3A（8/20μs）
功率 - 峰值脉冲
-
电源线路保护
无
应用
以太网，HDMI

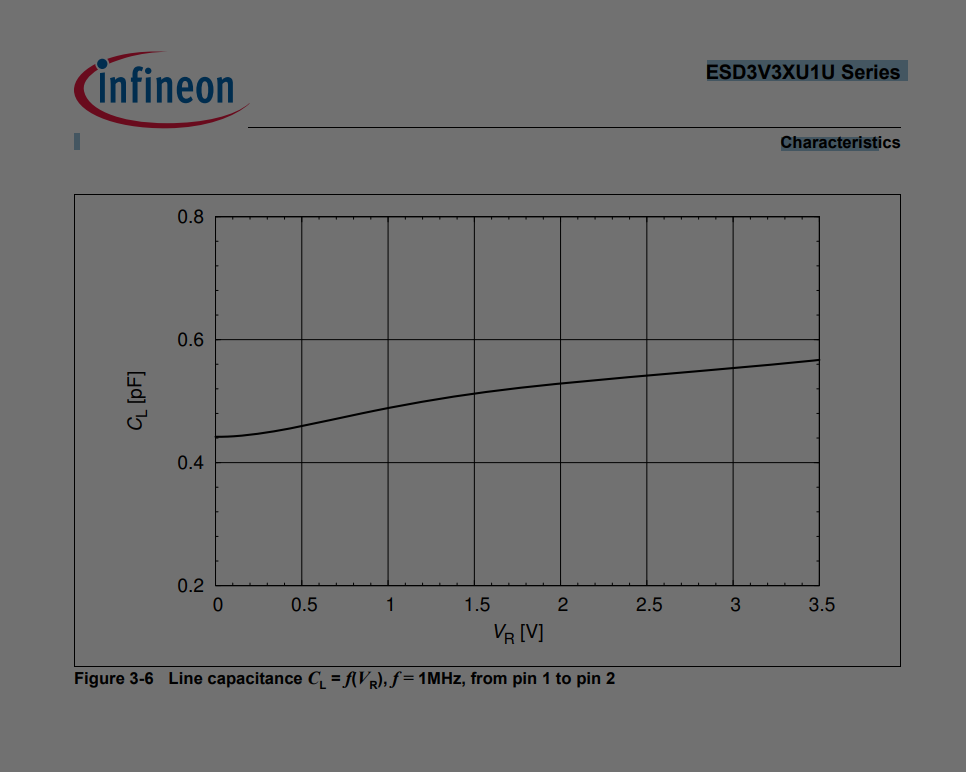

不同频率时电容
0.4pF @ 1MHz
工作温度
-40°C ~ 125°C（TJ）
安装类型
表面贴装型
封装/外壳
0201（0603 公制）
供应商器件封装
PG-TSSLP-2-1
单向通道
1
基本产品编号
新建参数搜索
产品属性 类型
描述 ; 选择
类别 ; 电路保护 TVS - 二极管
制造商; Infineon Technologies
系列 -
包装；卷带（TR）
剪切带;（CT）；Digi-Reel?
零件状态 ;停產
类型 ;齐纳
电压; - 反向断态（典型值） 3.3V（最大）
电压; - 击穿（最小值）; 6.5V（标准）
不同 Ipp 时电压 - 箝位;（最大值） 11V（标准）
电流 - 峰值脉冲 (10/1000μs)； 3A（8/20μs）
功率 - 峰值脉冲
-
电源线路保护 ；无
应用 ;以太网，HDMI
不同频率时电容；0.4pF @ 1MHz
工作温度 -40°C ~ 125°C（TJ）
安装类型;表面贴装型
封装/外壳;0201（0603 公制）
供应商器件封装;PG-TSSLP-2-1
单向通道;1
基本产品编号;ESD3V3

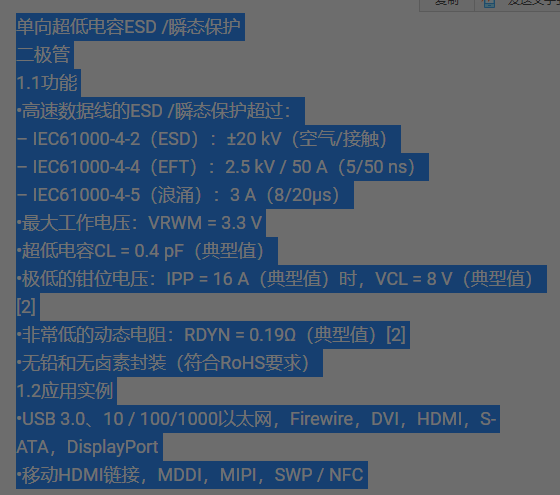

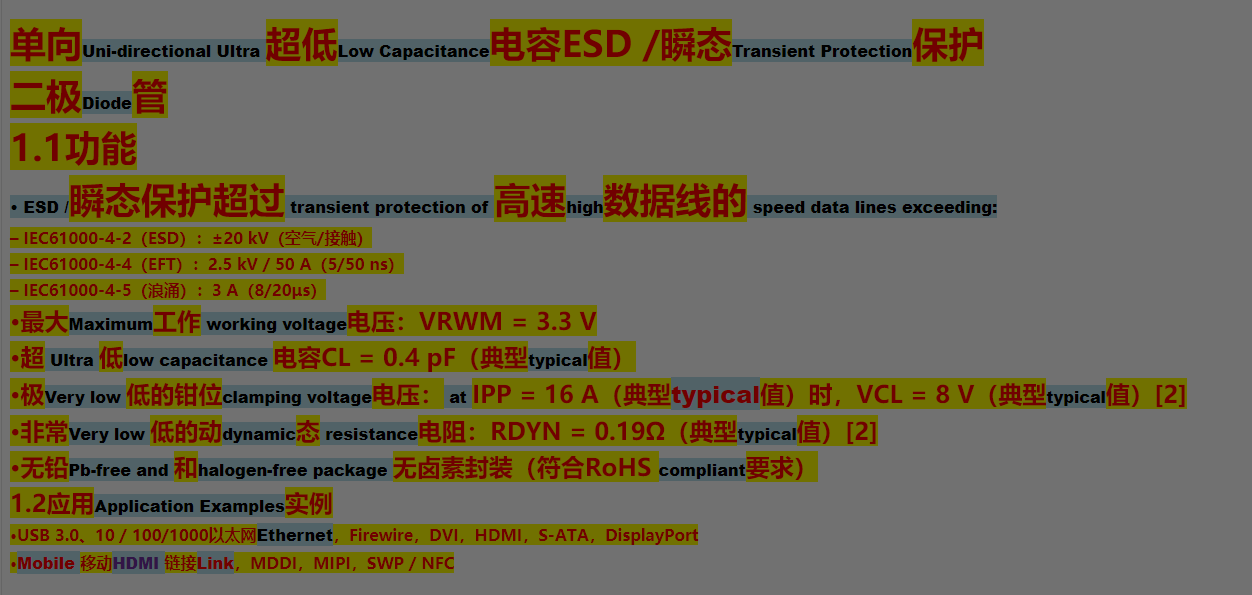

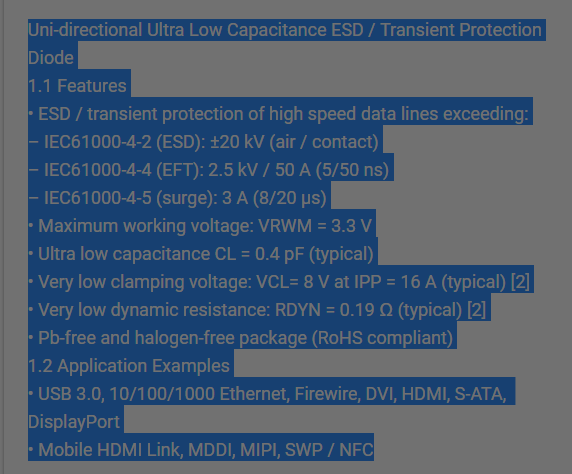

单向Uni-directional Ultra 超低Low Capacitance电容ESD /瞬态Transient Protection保护
二极Diode管

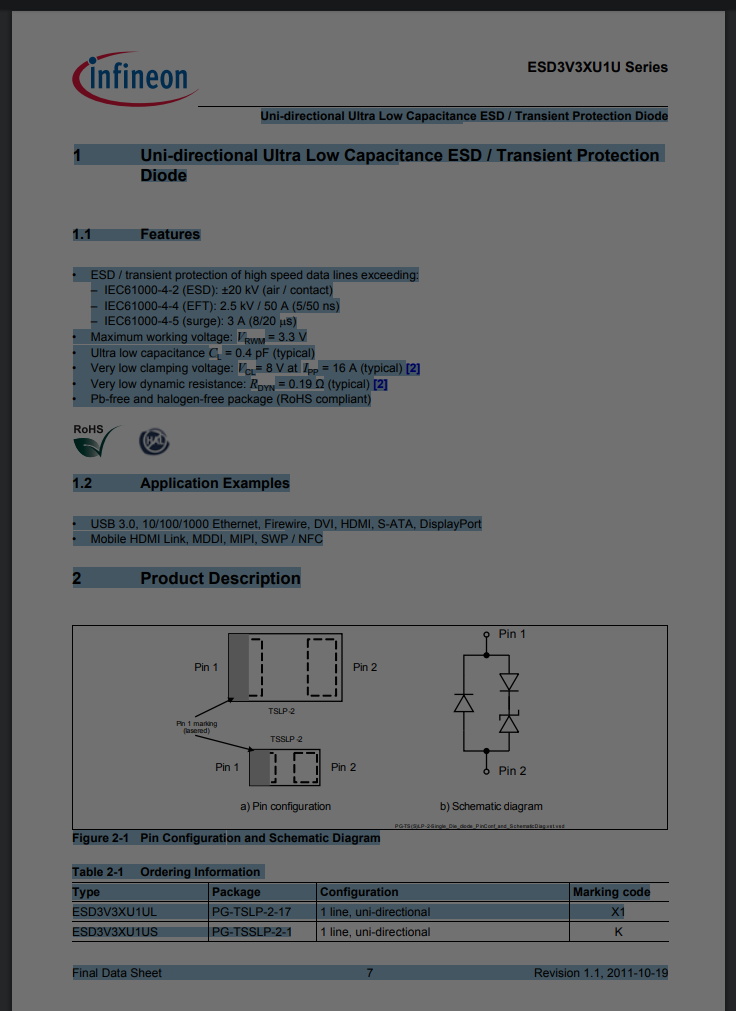

1.1功能
? ESD /瞬态保护超过 transient protection of 高速high数据线的 speed data lines exceeding:
– IEC61000-4-2（ESD）：±20 kV（空气/接触）
– IEC61000-4-4（EFT）：2.5 kV / 50 A（5/50 ns）
– IEC61000-4-5（浪涌）：3 A（8/20μs）
?最大Maximum工作 working voltage电压：VRWM = 3.3 V
?超 Ultra 低low capacitance 电容CL = 0.4 pF（典型typical值）
?极Very low 低的钳位clamping voltage电压： at IPP = 16 A（典型typical值）时，VCL = 8 V（典型typical值）[2]
?非常Very low 低的动dynamic态 resistance电阻：RDYN = 0.19Ω（典型typical值）[2]
?无铅Pb-free and 和halogen-free package 无卤素封装（符合RoHS compliant要求）
1.2应用Application Examples实例
?USB 3.0、10 / 100/1000以太网Ethernet，Firewire，DVI，HDMI，S-ATA，DisplayPort
?Mobile 移动HDMI 链接Link，MDDI，MIPI，SWP / NFC

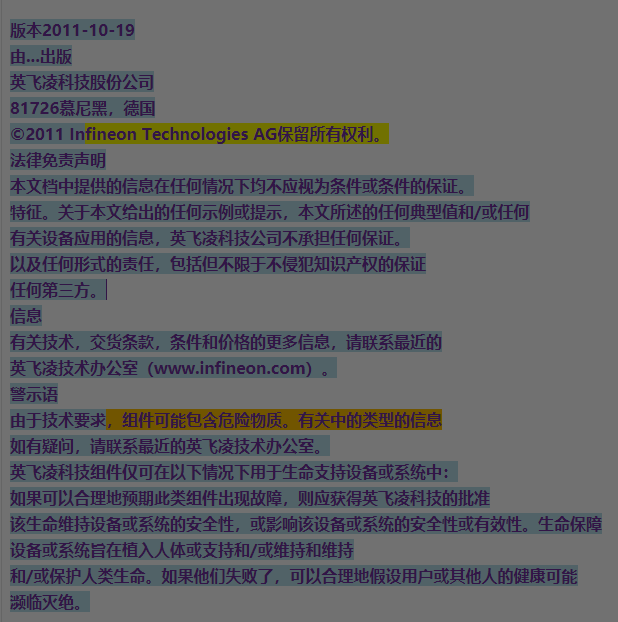

版本2011-10-19
由...出版
英飞凌科技股份公司
81726慕尼黑，德国
?2011 Infineon Technologies AG保留所有权利。
法律免责声明
本文档中提供的信息在任何情况下均不应视为条件或条件的保证。
特征。关于本文给出的任何示例或提示，本文所述的任何典型值和/或任何
有关设备应用的信息，英飞凌科技公司不承担任何保证。
以及任何形式的责任，包括但不限于不侵犯知识产权的保证
任何第三方。
信息
有关技术，交货条款，条件和价格的更多信息，请联系最近的
英飞凌技术办公室（www.infineon.com）。
警示语
由于技术要求，组件可能包含危险物质。有关中的类型的信息
如有疑问，请联系最近的英飞凌技术办公室。
英飞凌科技组件仅可在以下情况下用于生命支持设备或系统中：
如果可以合理地预期此类组件出现故障，则应获得英飞凌科技的批准
该生命维持设备或系统的安全性，或影响该设备或系统的安全性或有效性。生命保障
设备或系统旨在植入人体或支持和/或维持和维持
和/或保护人类生命。如果他们失败了，可以合理地假设用户或其他人的健康可能
濒临灭绝。

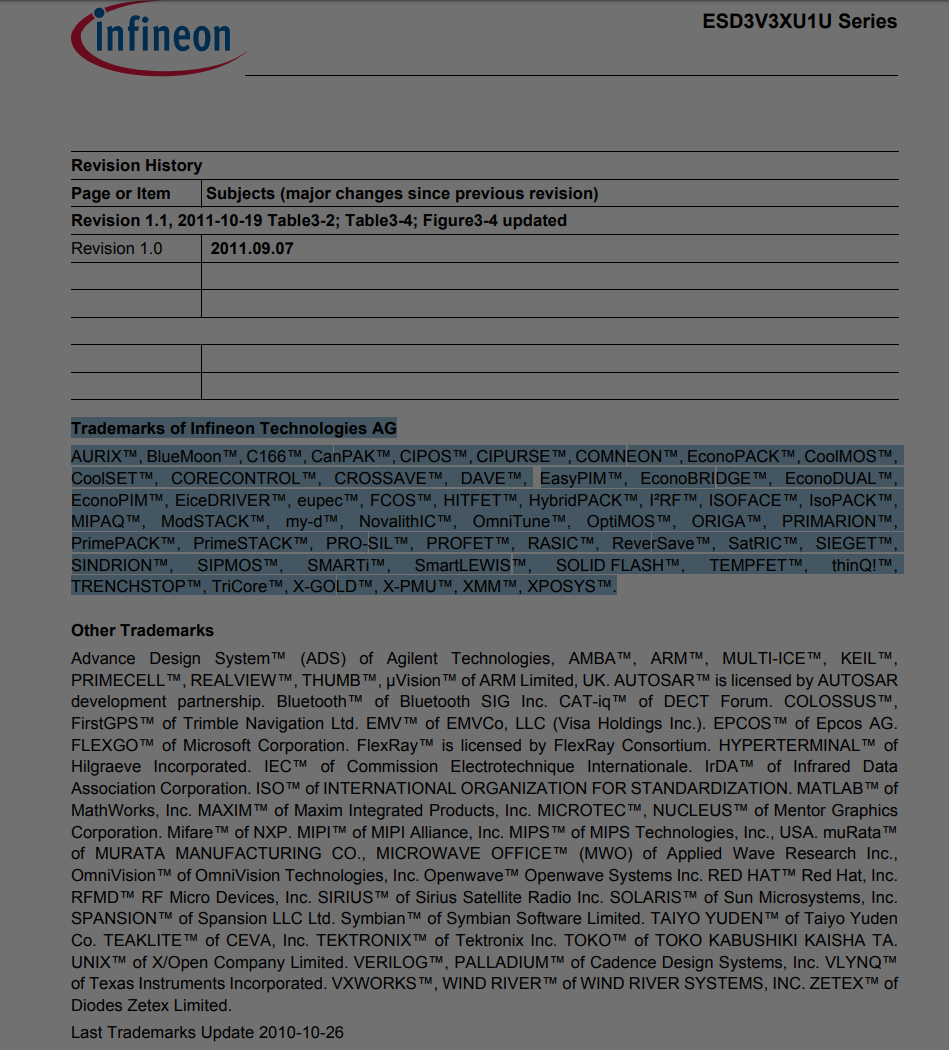

修订记录
页面或项目主题（自上一版以来的重大更改）
修订版1.1,2011-10-19表3-2; 表3-4； 图3-4更新
修订版1.0 2011.09.07
翻译结果
Infineon Technologies AG的商標 AURIX?，BlueMoon?，C166?，CanPAK?，CIPOS?，CIPURSE?，COMNEON?，EconoPACK?，CoolMOS?， CoolSET?，CORECONTROL?，CROSSAVE?，DAVE?，EasyPIM?，EconoBRIDGE?，EconoDUAL?， EconoPIM?，EiceDRIVER?，eupec?，FCOS?，HITFET?，HybridPACK?，I2RF?，ISOFACE?，IsoPACK?， MIPAQ?，ModSTACK?，my-d?，NovalithIC?，OmniTune?，OptiMOS?，ORIGA?，PRIMARION?， PrimePACK?，PrimeSTACK?，PRO-SIL?，PROFET?，RASIC?，ReverSave?，SatRIC?，SIEGET?， SINDRION?，SIPMOS?，SMARTi?，SmartLEWIS?，SOLID FLASH?，TEMPFET?，thinQ！?， TRENCHSTOP?，TriCore?，X-GOLD?，X-PMU?，XMM?，XPOSYS?。
其他商標
安捷倫科技公司的Advance Design System?（ADS），AMBA?，ARM?，MULTI-ICE?，KEIL?，
英國ARM Limited的PRIMECELL?，REALVIEW?，THUMB?，μVision?。 AUTOSAR?由AUTOSAR許可
發展夥伴關係。 Bluetooth SIG Inc.的Bluetooth?。DECT論壇的CAT-iq?。 COLOSSUS?，
Trimble Navigation Ltd.的FirstGPS?。EMVCo，LLC（Visa Holdings Inc.）的EMV?。 Epcos AG的EPCOS?。
Microsoft Corporation的FLEXGO?。 FlexRay?已獲得FlexRay聯盟的許可。的HYPERTERMINAL?
希爾格拉夫公司。國際電工技術委員會的IEC?。 IrDA?紅外數據
協會公司。國際標準化組織的ISO?。的MATLAB?
Maxim Integrated Products，Inc.的MathWorks，Inc. MAXIM?。Mentor Graphics的MICROTEC?，NUCLEUS?
公司。恩智浦的Mifare?。 MIPI Alliance，Inc.的MIPI?。美國MIPS Technologies，Inc.的MIPS?。 muRata?
日本應用波研究公司MURATA OFFICE?（MWO）的MURATA MANUFACTURING CO。
OmniVision Technologies，Inc.的OmniVision?。Openwave?Openwave Systems Inc.。Red HAT?Red Hat，Inc.。
RFMD?RF Micro Devices，Inc. Sirius衛星廣播公司的SIRIUS?。Sun Microsystems，Inc.的SOLARIS?。
Spansion LLC Ltd.的SPANSION?。Symbian Software Limited的Symbian?。太陽誘電的太陽誘電?
CEVA公司的TEAKLITE?。泰克公司的TEKTRONIX?。TOKO KABUSHIKI KAISHA TA的TOKO?。
X / Open Company Limited的UNIX?。 Cadence Design Systems，Inc.的VERILOG?，PALLADIUM?。VLYNQ?
德州儀器有限公司的產品。 WIND RIVER SYSTEMS，INC。的VXWORKS?，WIND RIVER?。
Diodes Zetex Limited。
商標最新更新2010-10-26

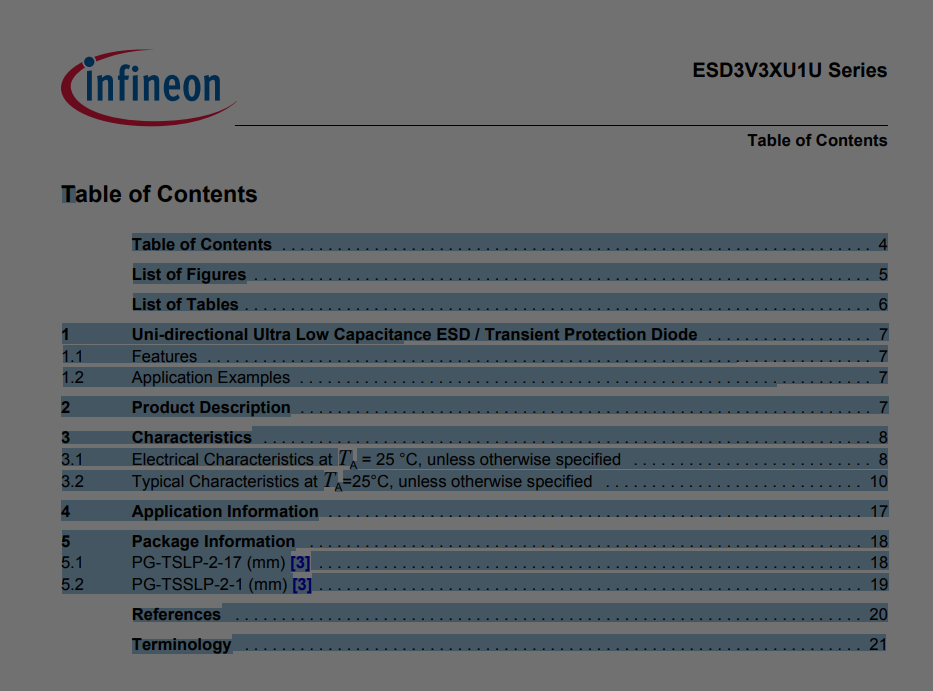

目錄 。 。 。 。 。 4
圖清單。 。 。 5
表清單。 。 。 。 6
1單向超低電容ESD /瞬態保護二極管。 。 。 。 。 。 7
1.1特點。 。 。 。 。 7
1.2應用實例。 。 7
2產品說明。 。 7

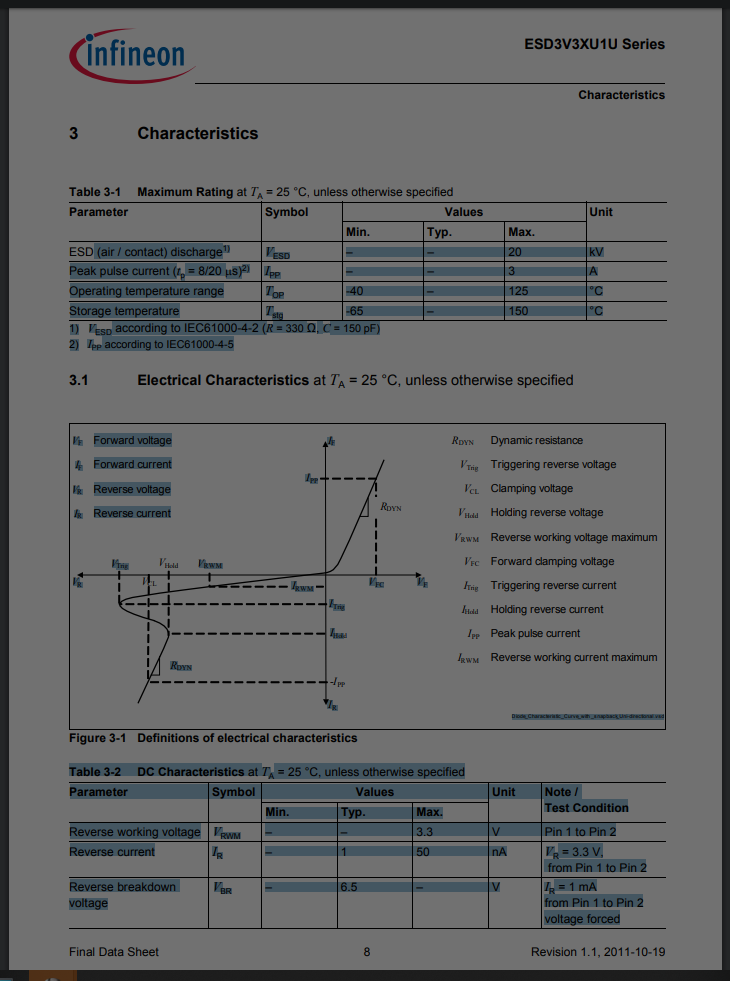

3特點。 。。 。 8
3.1除非另有說明，否則TA = 25°C時的電氣特性。 。 。 。 。 8

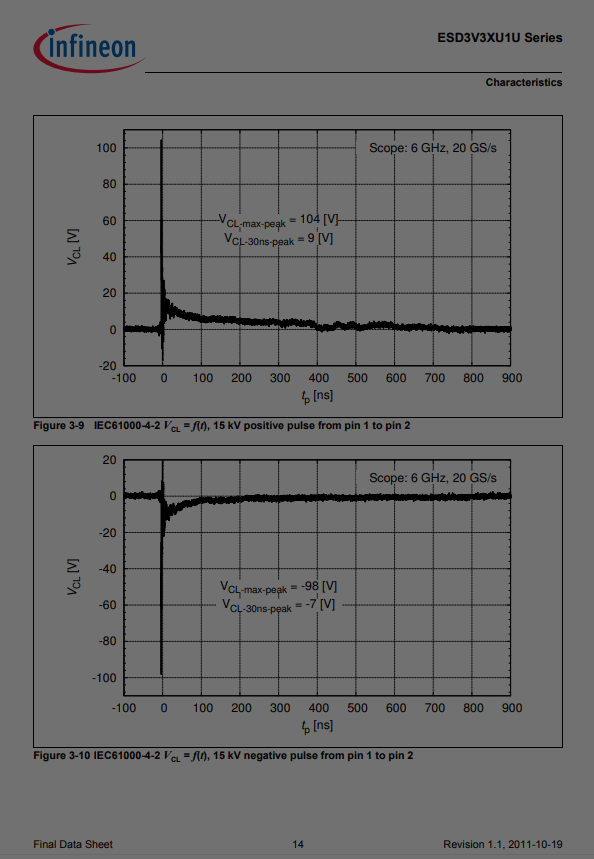

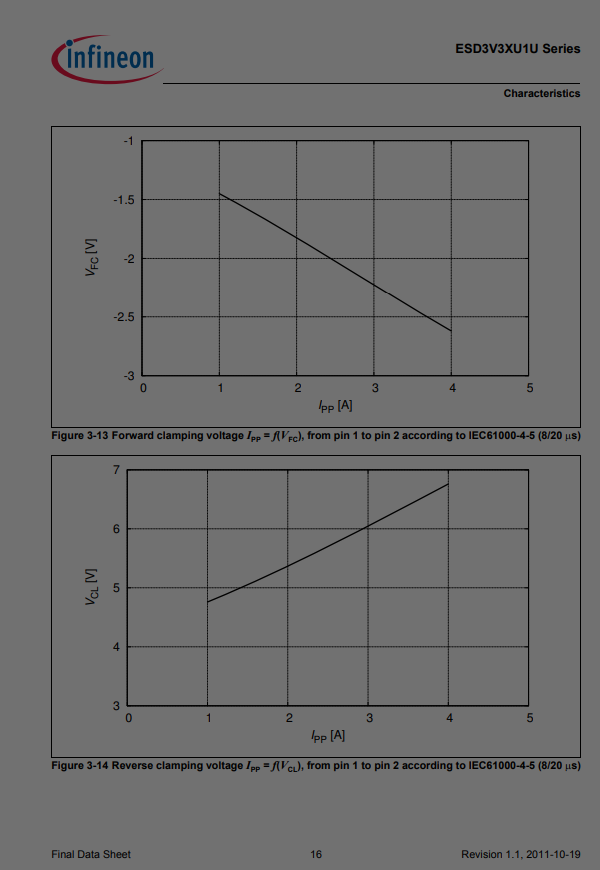

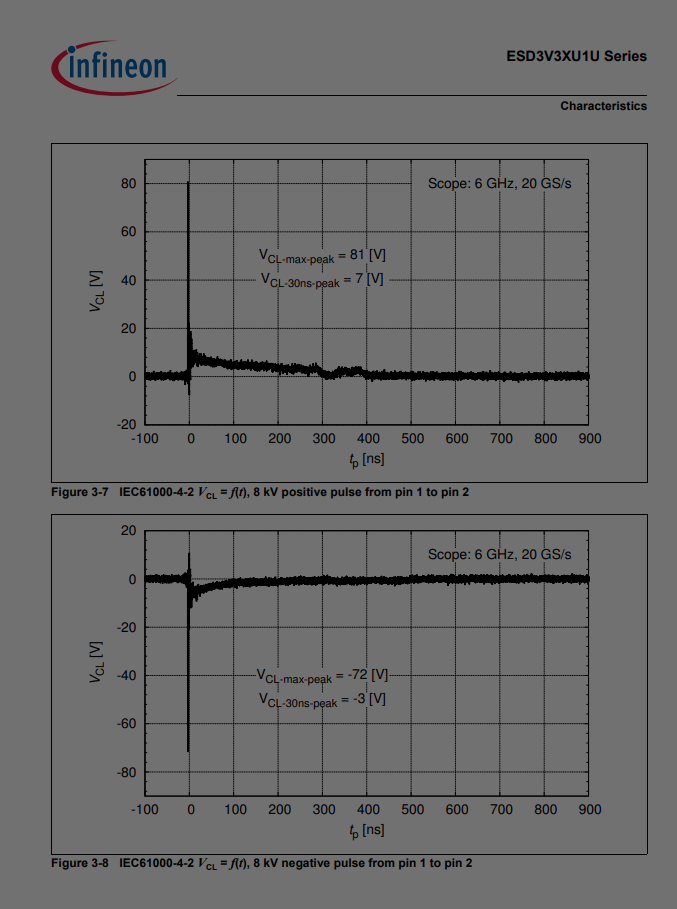

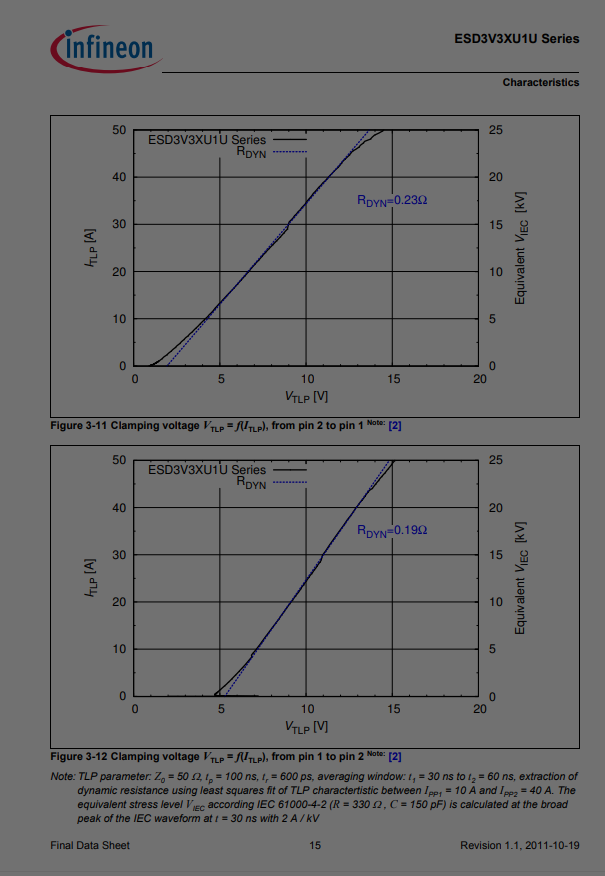

3.2除非另有說明，否則TA = 25°C時的典型特性。 。 。 。 10

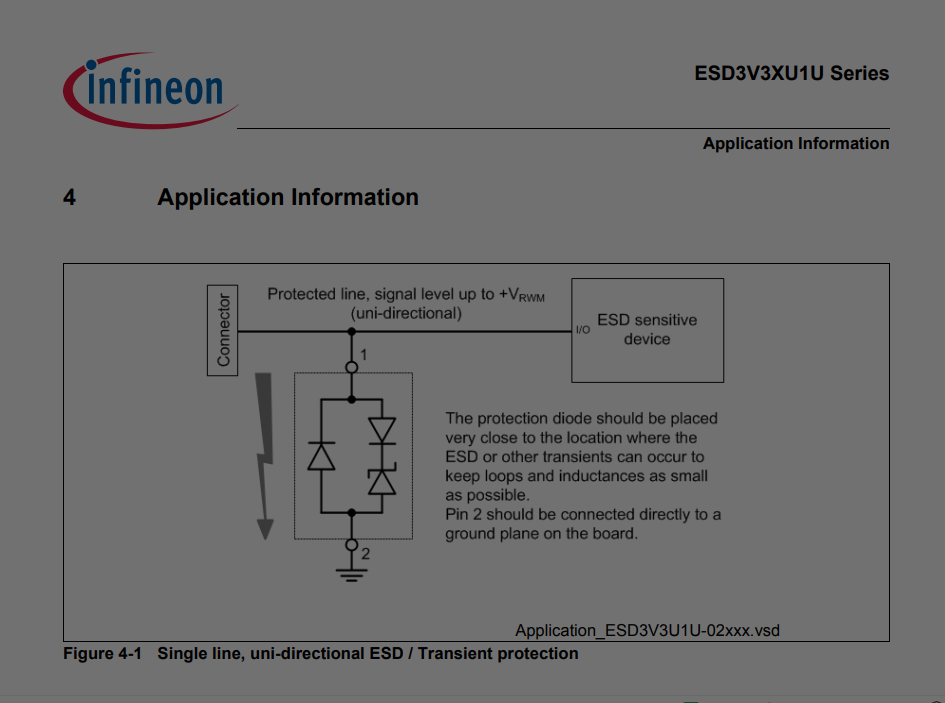

4應用信息。 。 。 。 。 17
5包裝信息。 。 。 。 18歲
5.1 PG-TSLP-2-17（mm）[3]。 。。 。 18歲
5.2 PG-TSSLP-2-1（mm）[3]。 。 19
參考 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 20
術語。 。 。 。 。 。 。 。 。 。 21歲
?

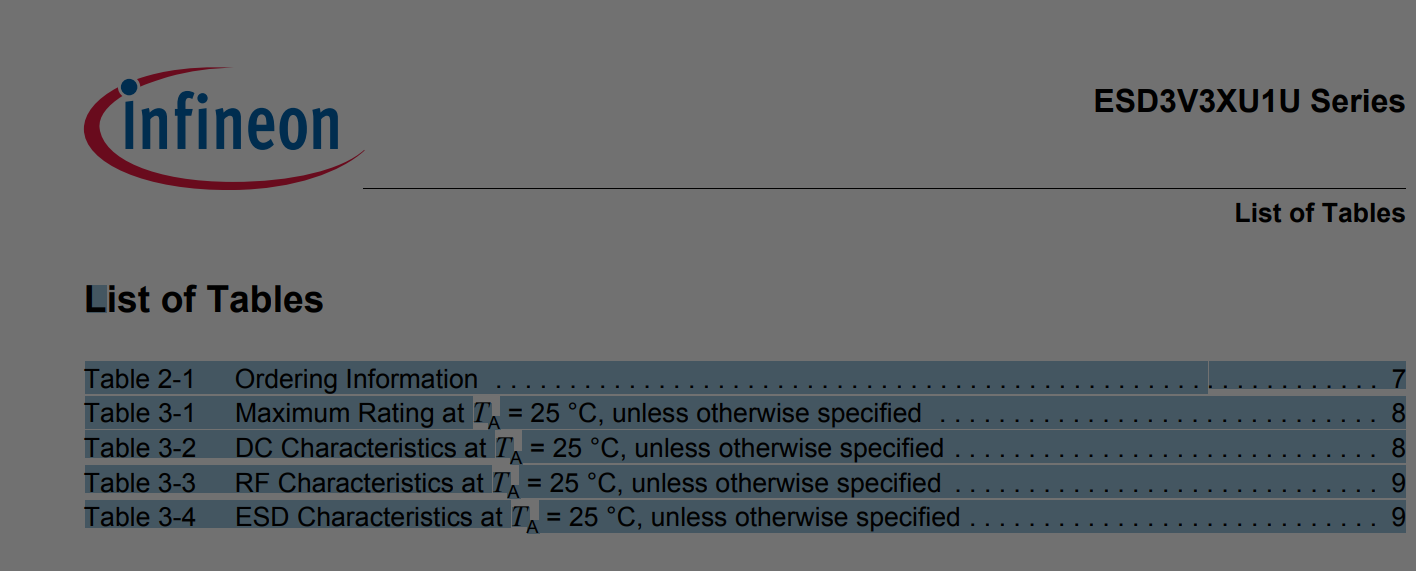

表2-1訂購信息。 。 。 。 。 。 7
表3-1除非另有說明，否則TA = 25°C時的最大額定值。 。。 8
表3-2除非另有說明，否則TA = 25°C時的DC特性。 。 。 。 8

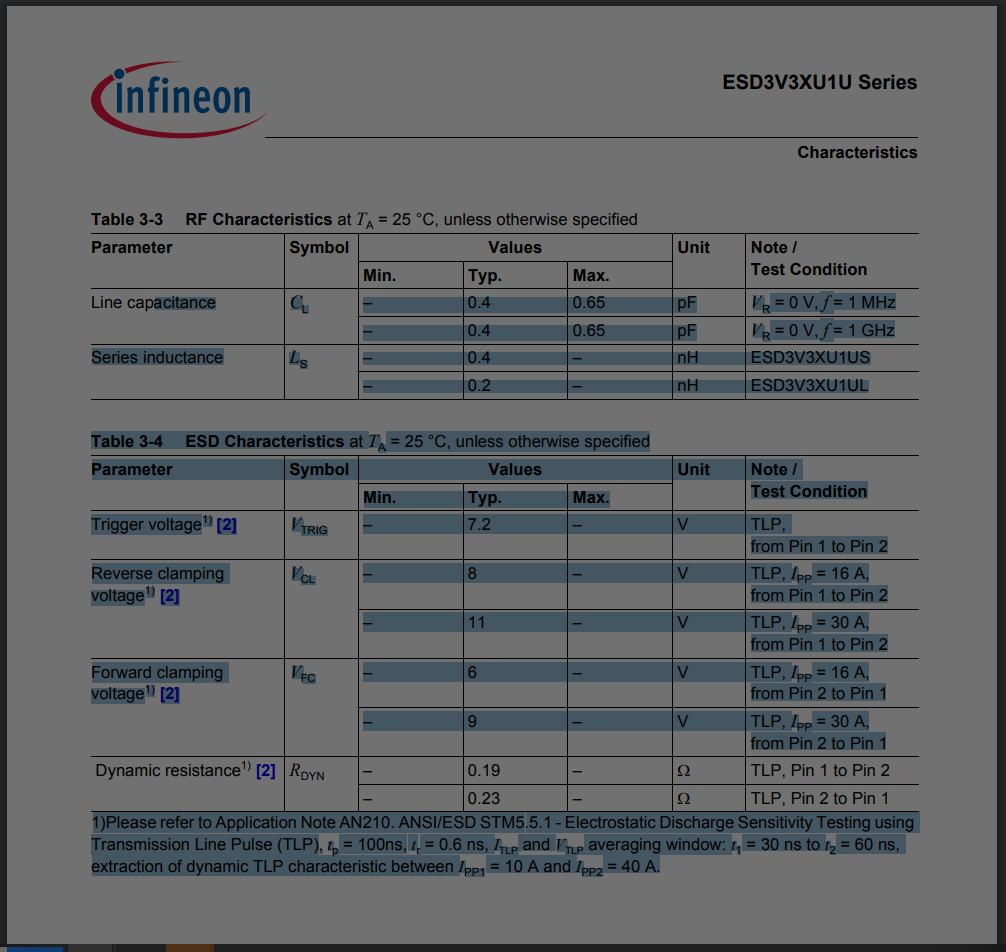

表3-3除非另有說明，否則TA = 25°C時的RF特性。 。 。 。 9
表3-4除非另有說明，否則TA = 25°C時的ESD特性。 。 。 9
ESD3V3XU1US E6327
ESD3V3XU1USE6327

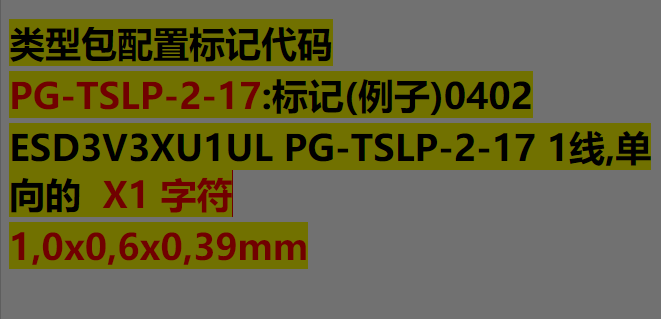

类型包配置标记代码

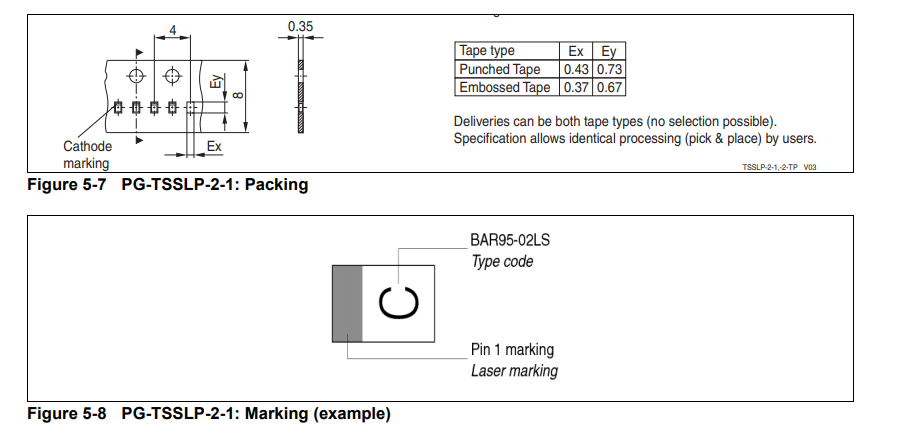

PG-TSLP-2-17:标记(例子)0402
ESD3V3XU1UL PG-TSLP-2-17 1线,单向的 X1 字符
1,0x0,6x0,39mm

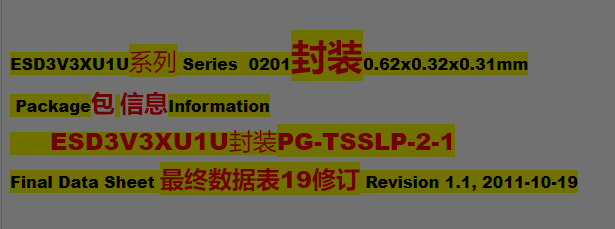

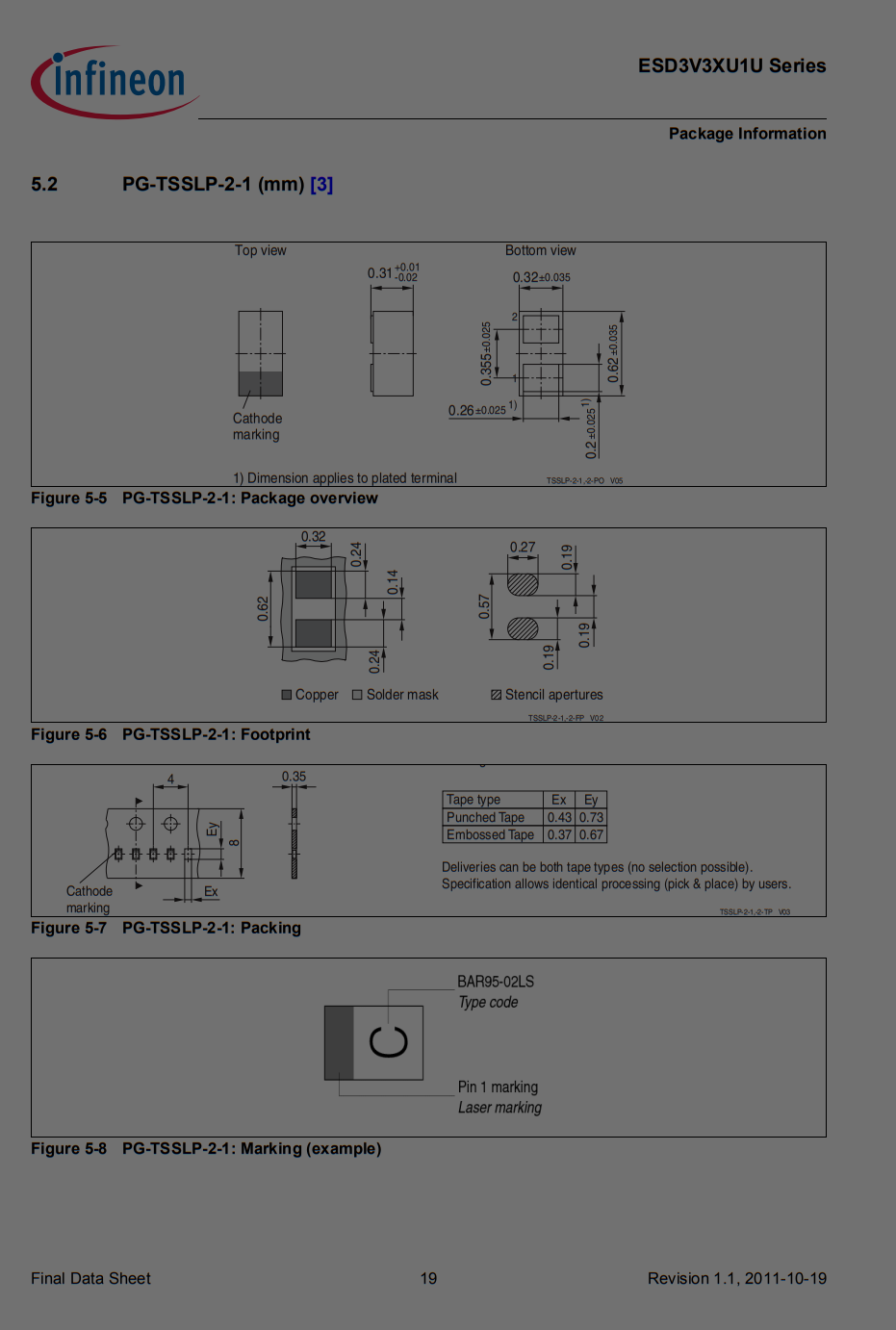

ESD3V3XU1U系列 Series 0201封装0.62x0.32x0.31mm
Package包 信息Information
ESD3V3XU1U封装PG-TSSLP-2-1
Final Data Sheet 最终数据表19修订 Revision 1.1, 2011-10-19

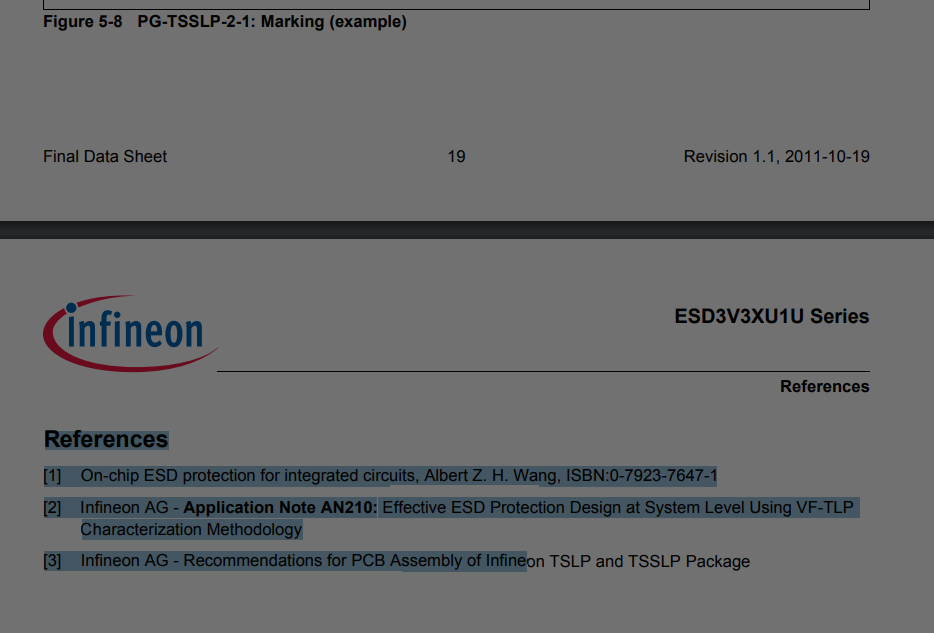

参考文献
[1]为集成电路芯片上的防静电保护,阿尔伯特·z h·王,ISBN: 0-7923-7647-1
[2]英飞凌AG -应用程序注意AN210:有效使用VF-TLP ESD保护在系统级设计
表征方法
[3]英飞凌AG -建议PCB组装的大概意思

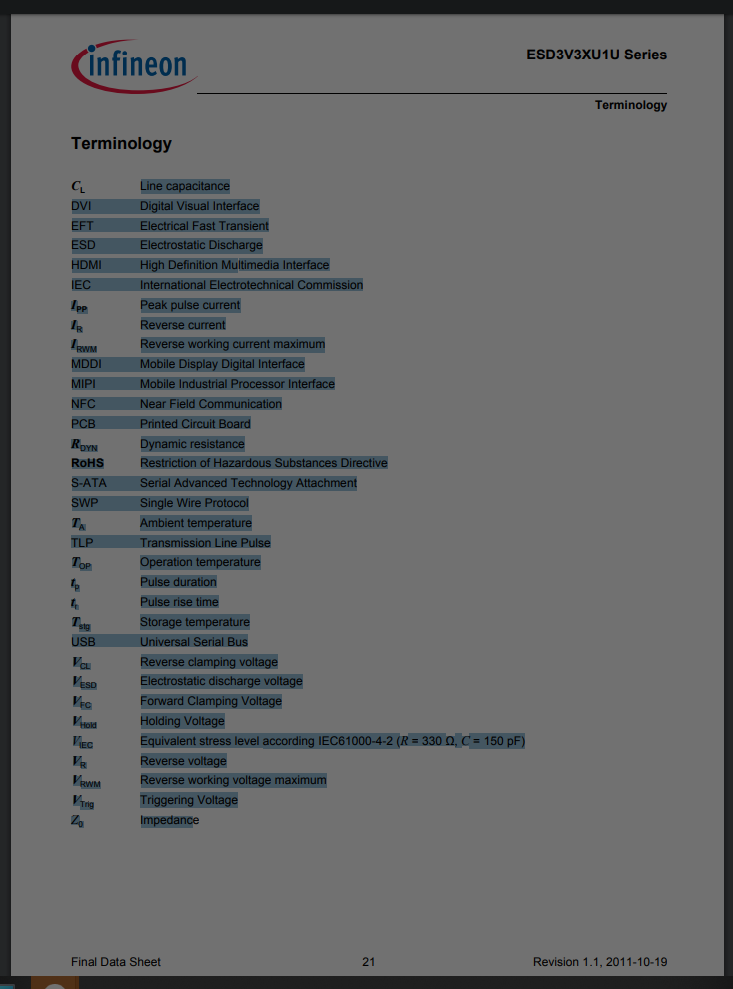

術語
CL線電容
DVI數位視訊介面
EFT電快速瞬變
ESD靜電放電
HDMI高清多媒體接口
IEC國際電工委員會
IPP峰值脈衝電流
紅外反向電流
IRWM反向工作電流最大值
MDDI移動顯示數字接口
MIPI移動工業處理器接口
NFC近場通信
PCB印刷電路板
RDYN動態電阻
RoHS有害物質限制指令
S-ATA串行高級技術附件
SWP單線協議
TA環境溫度
TLP傳輸線脈衝
最高工作溫度
tp脈衝持續時間
tr脈衝上升時間
Tstg儲存溫度
USB通用串行總線
VCL反向箝位電壓
VESD靜電放電電壓
VFC正向箝位電壓
V保持電壓
VIEC等效應力等級符合IEC61000-4-2（R = 330Ω，C = 150 pF）
VR反向電壓
VRWM反向工作電壓最大值
VTrig觸發電壓
Z0阻抗
ESD3V3XU1USE6327
DSD3V3XU1US E6327
ESD3V3XU1USE6327XTSA1英飞龙INFINEON英飞龙INFINEON 1323年份 0201体积（0603 公制）
ESD防雷管防静电管3.3v 击穿6.5v 箝位11v 3A安培0.4pF
电路保护TVS二极管

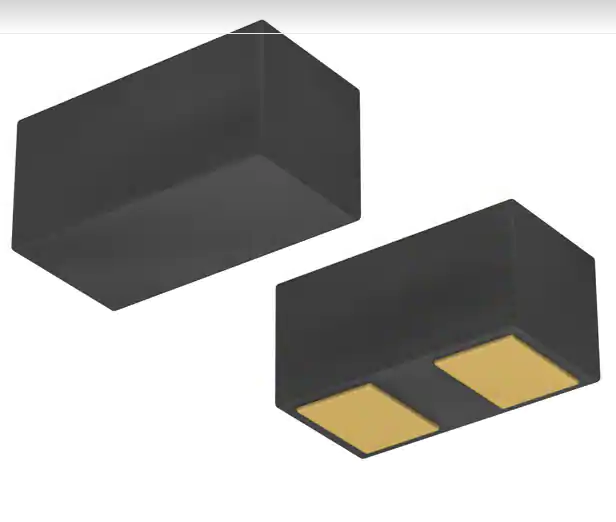

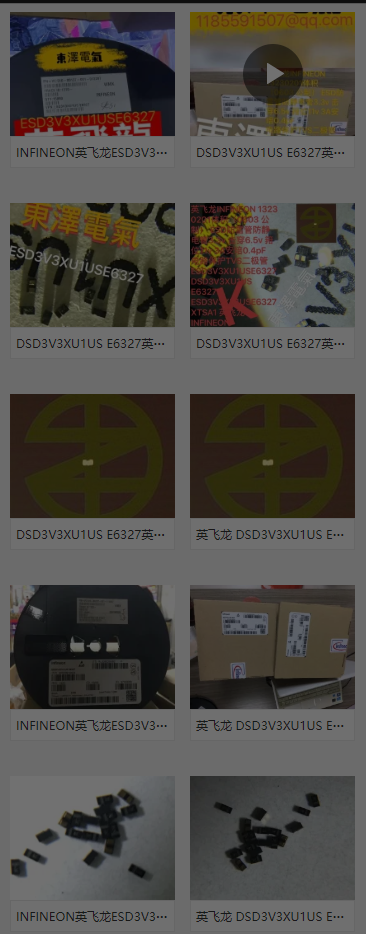

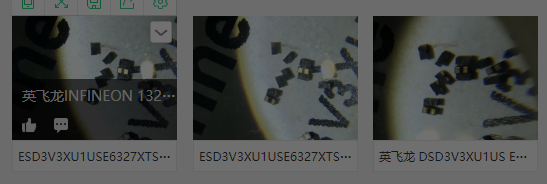

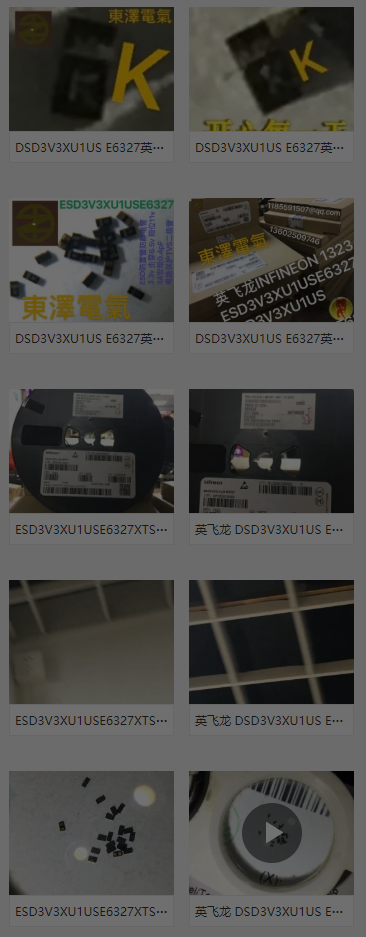

照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：DSD3V3XU1US E6327英飞龙INFINEON
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：ESD3V3XU1USE6327XTSA1英飞龙
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：ESD3V3XU1USE6327XTSA1英飞龙
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：ESD3V3XU1USE6327XTSA1英飞龙
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：英飞龙 DSD3V3XU1US E6327英飞龙INFINE
照片名称：ESD3V3XU1USE6327XTSA1英飞龙
照片名称：INFINEON英飞龙ESD3V3XU1USE6327
照片名称：ESD3V3XU1USE6327 DSD3V3XU1US E6327 ESD3V3XU1
照片名称：ESD3V3XU1USE6327XTSA1英飞龙=================================
------------------------
