光敏电阻 Ceramic Photocell

数据表:

 NSL-5112 数据表

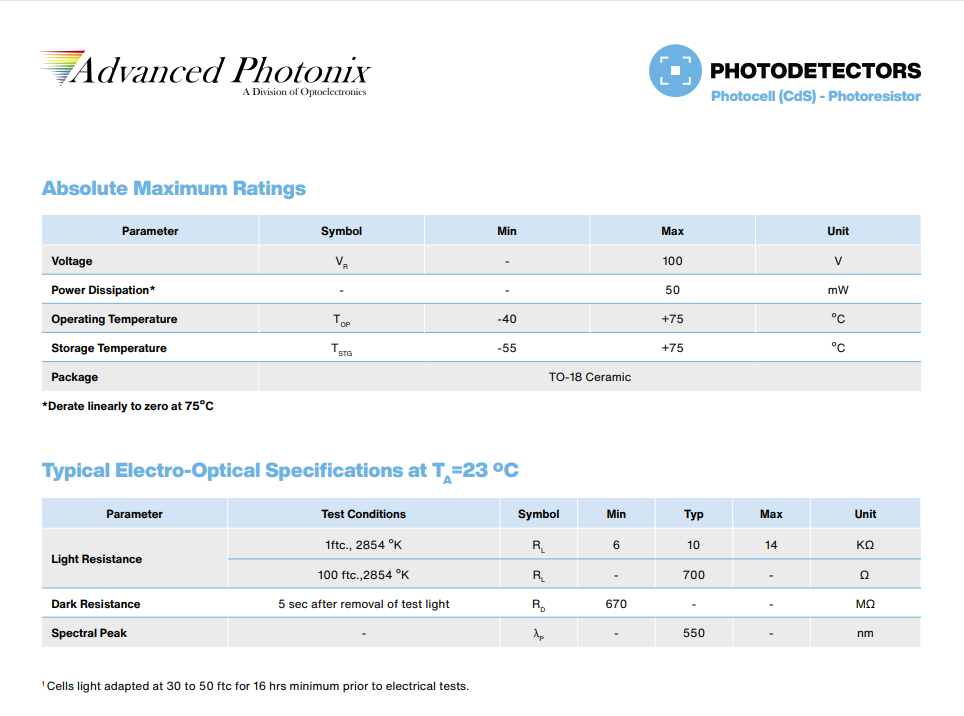

产品属性 属性值 选择属性

制造商: Advanced Photonix

产品种类: 光敏电阻

RoHS: N

电压额定值: 100 V

Pd-功率耗散: 50 mW

Illuminated Resistance: 10 kOhms

波长: 550 nm

最小工作温度: - 40 C

最大工作温度: + 75 C

封装 / 箱体: TO-18

商标: Advanced Photonix

安装风格: Through Hole

封装: Bulk

产品类型: Photoresistors - LDR / CdS Photocells

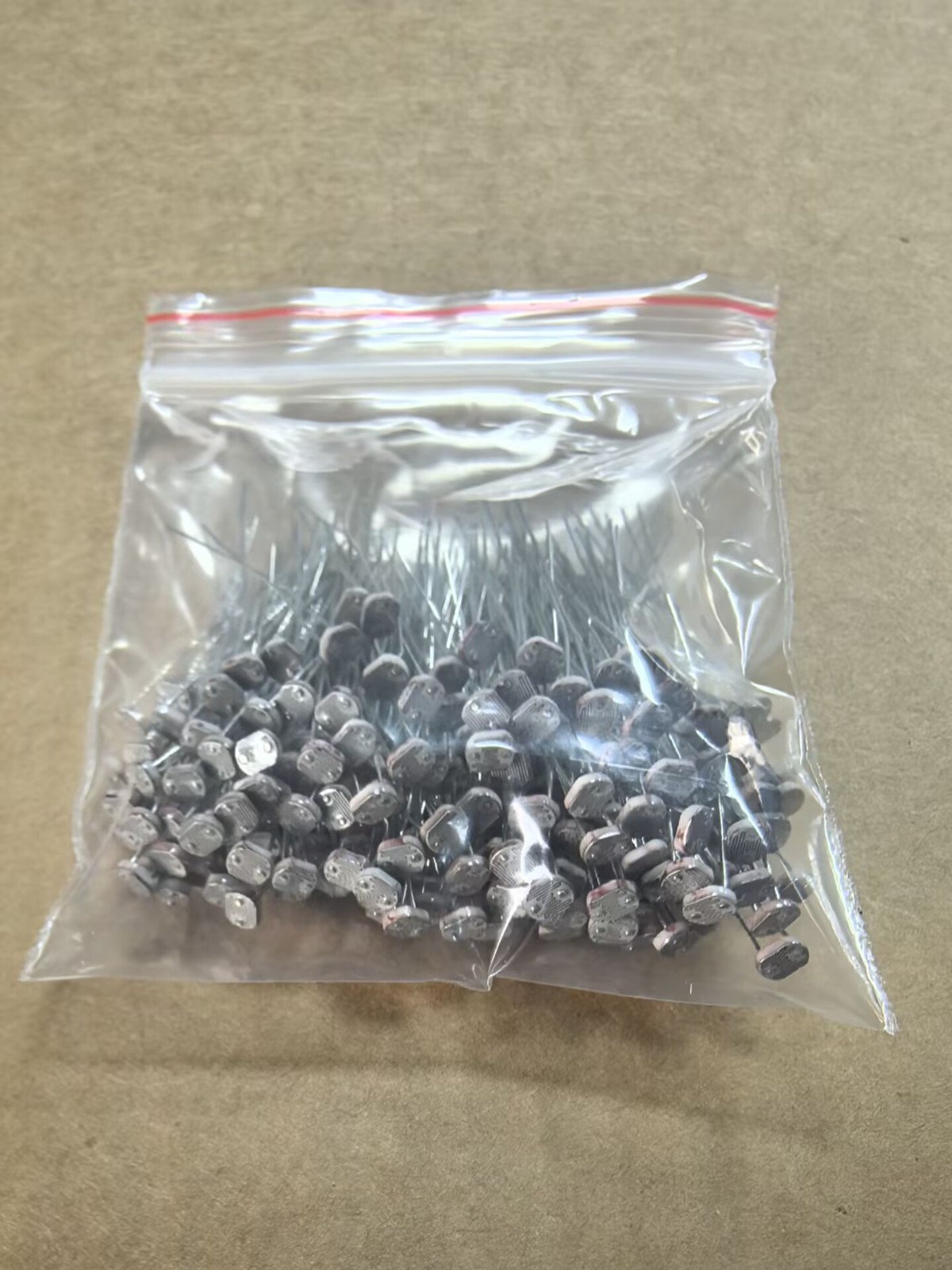

工厂包装数量: 3500

子类别: Optical Detectors & Sensors

NSL-5112

TO-18 Photocells

NSL-5112/TO-18/10k-700Ω: 0. 670MΩ :100VAC

Advanced Photonix 高级光构

陶瓷底物特征

·五种光电导电材料

·耐受性：±40％ @ 1 FTC，±33％ @ 2 FTC

描述Silonex TO Silonex TO Seronex TO Sermodoxaductive细胞在CDS

或CDSE材料中最多可提供七个标准电阻范围。

这些光电器是基于耐水性塑料包裹的陶瓷。

这些设备也有密封包装。

绝对最大评级运行＆amp;

储存温度-60°C至 +75°C 的

功率耗散 @ 25°C（1）50 mW

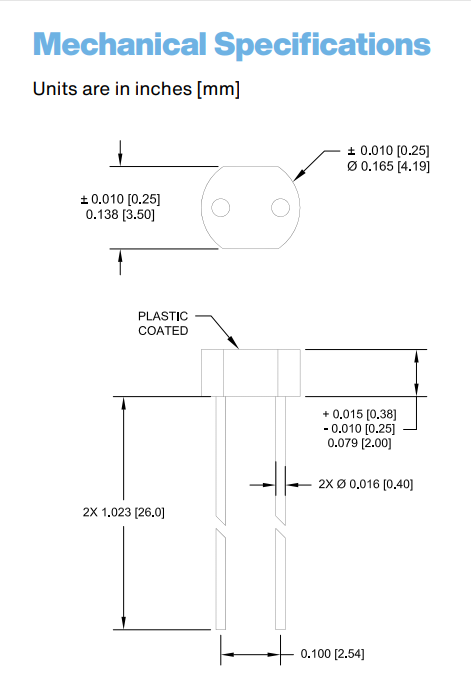

尺寸以毫米为单位。 （+/- 0.13）

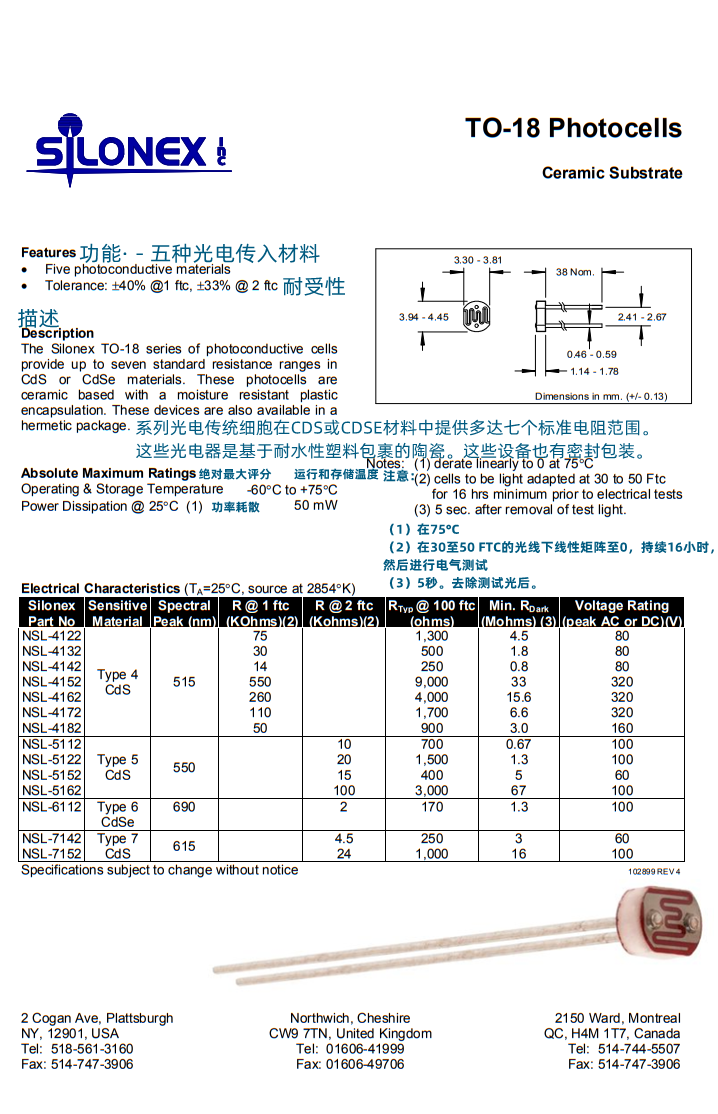

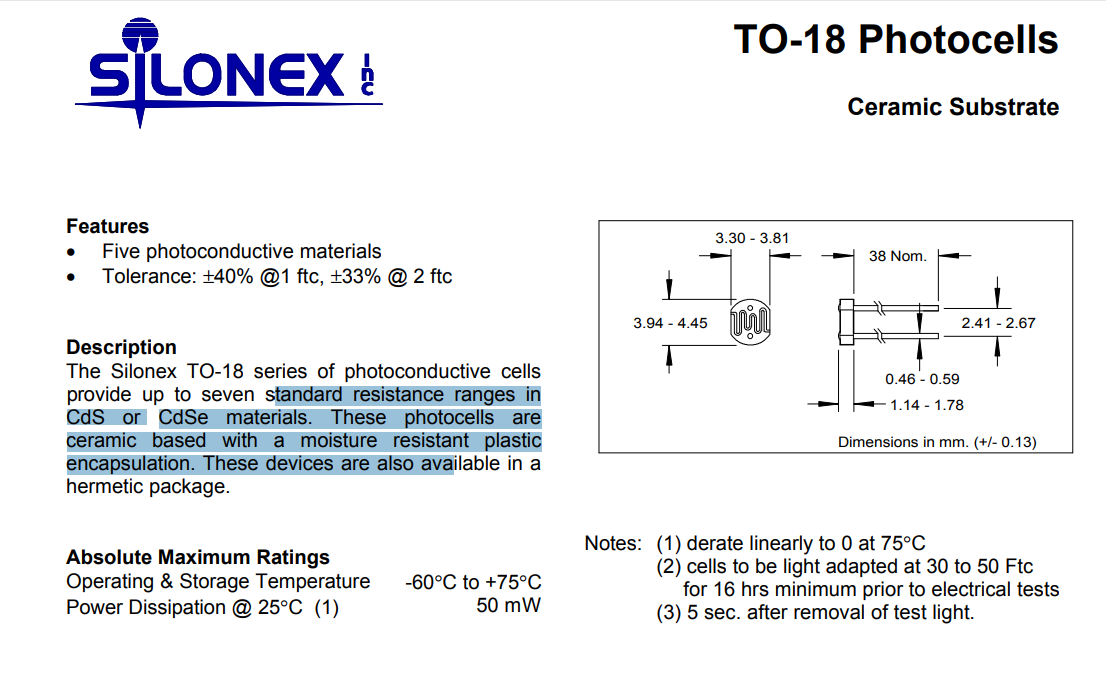

Ceramic Substrate
Features
· Five photoconductive materials
· Tolerance: ±40% @1 ftc, ±33% @ 2 ftc
Description
The Silonex TO-18 series of photoconductive cells
provide up to seven standard resistance ranges in
CdS or CdSe materials. These photocells are
ceramic based with a moisture resistant plastic
encapsulation. These devices are also available in a
hermetic package.
Absolute Maximum Ratings
Operating & Storage Temperature -60°C to +75°C
Power Dissipation @ 25°C (1) 50 mW

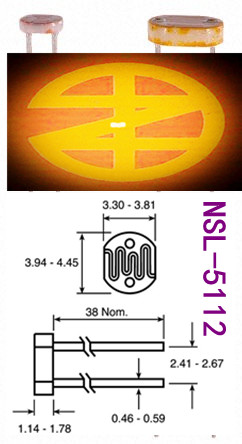

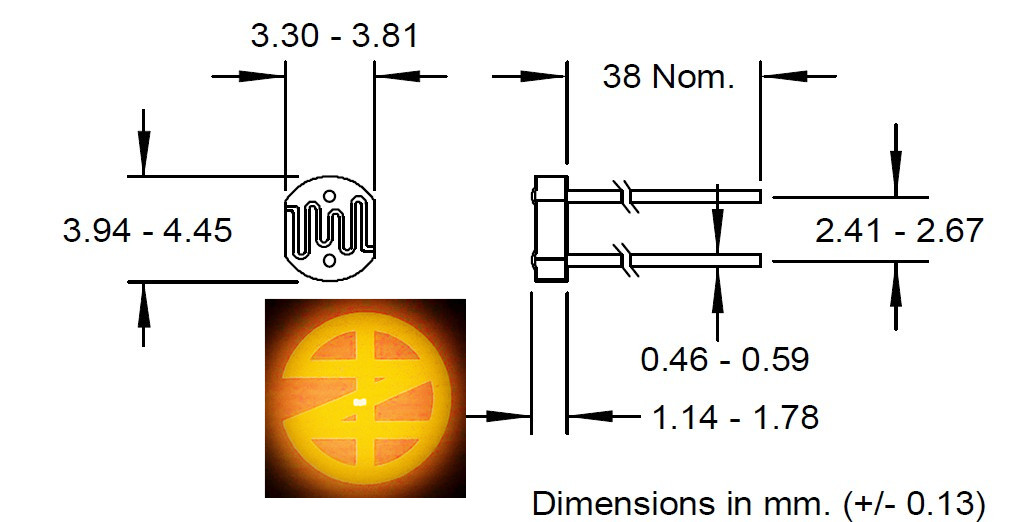

Dimensions in mm. (+/- 0.13)
1.14 - 1.78
2.41 - 2.67
38 Nom.
0.46 - 0.59
3.30 - 3.81
3.94 - 4.45
Notes:

(1) derate linearly to 0 at 75°C
(2) cells to be light adapted at 30 to 50 Ftc
for 16 hrs minimum prior to electrical tests
(3) 5 sec. after removal of test light.

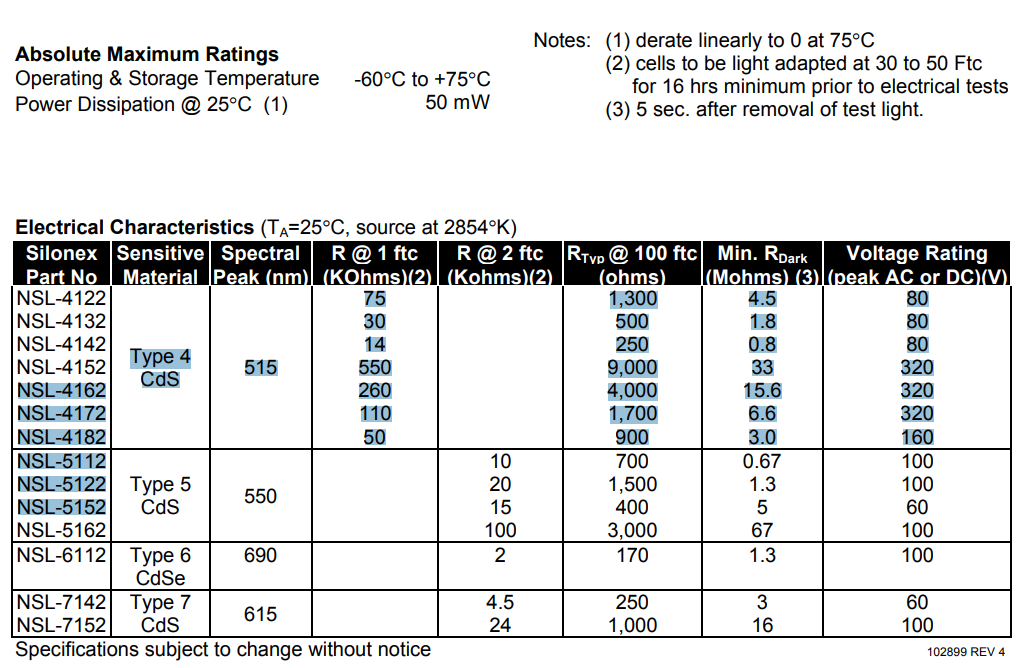

Electrical Characteristics (TA=25°C, source at 2854°K)
Silonex
Part No
Sensitive
Material
Spectral
Peak (nm)
R @ 1 ftc
(KOhms)(2)
R @ 2 ftc
(Kohms)(2)
RTyp @ 100 ftc
(ohms)
Min. RDark
(Mohms) (3)
Voltage Rating
(peak AC or DC)(V)

NSL-4122
NSL-4132
NSL-4142
NSL-4152
NSL-4162
NSL-4172
NSL-4182

Type 4
CdS
515
75
30
14
550
260
110
50
1,300
500
250
9,000
4,000
1,700
900
4.5
1.8
0.8
33
15.6
6.6
3.0
80
80
80
320
320
320
160

NSL-5112
NSL-5122
NSL-5152
NSL-5162

Type 5
CdS 550
10
20
15
100
700
1,500
400
3,000
0.67
1.3
5
67
100
100
60
100
NSL-6112 Type 6
CdSe
690 2 170 1.3 100
NSL-7142
NSL-7152
Type 7
CdS 615
4.5
24
250
1,000
3
16
60
100
Specifications subject to change without notice 102899 REV 4
元

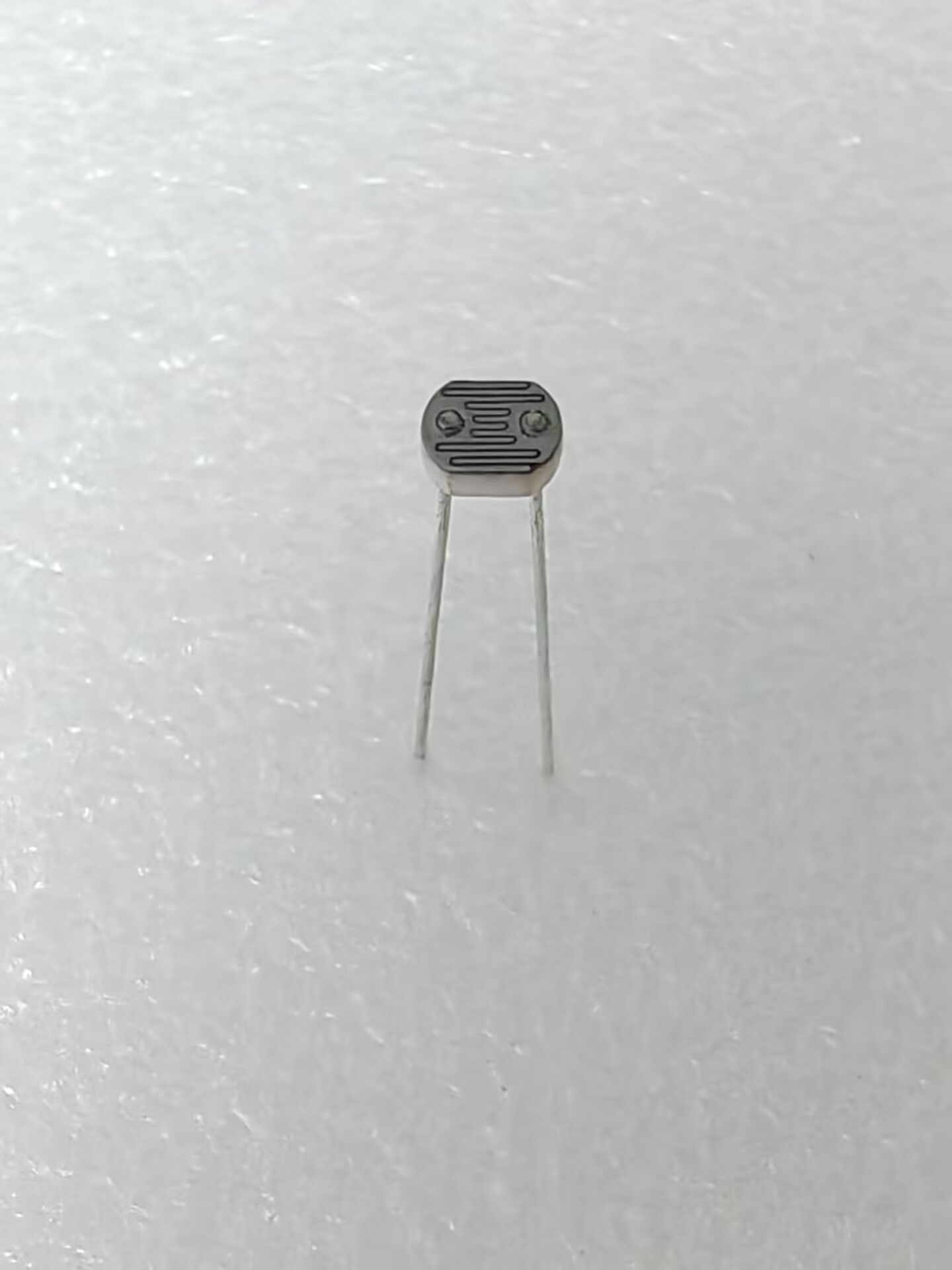

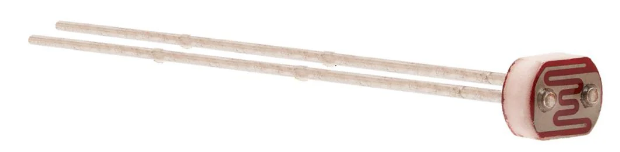

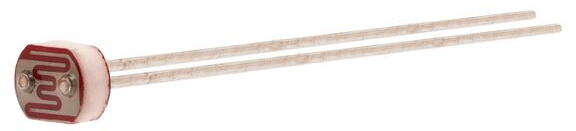

NSL-5112是一个光依赖性电阻，在可见光区域具有灵敏度。

 CDS光扰流器光电电池安装在2针陶瓷上，

并将光电表面塑料封装以耐水性。

高级光子型的CDS光电器是可见光测量值的光固定细胞，

旨在感知400至700 nm的光。

随着光水平的增加，

它们的阻力随着效率特征的增加而降低。

这些光依赖性电阻（LDR）

以广泛的电阻值提供。

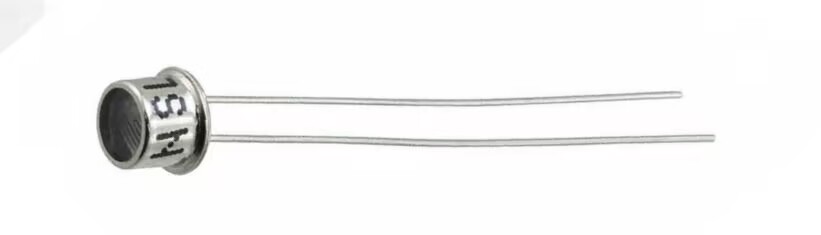

它们有两个铅涂层陶瓷标头或密封到金属罐的两个铅涂层陶瓷标头。

工业音频压缩机

夜灯

摄影电光

太阳能路灯

火焰检测

应用功能

可见的光响应 -

烧结的结构 -

两根陶瓷包装 -

可在密封包装中可用 -

可提供多种电阻值
