深圳市福田区东泽电子商行

主营产品 : 工控元件 | 高频器件 | 防雷管 | 其他被动元件

PMLL4148L,115 933930220115 PHILIPS

Datasheet
PMLL4148L /T3 PMLL4448,135 PMLL4448,115
贴片三极管
飞利浦 PMLL4148L,135 933930220135
PMLL4148L
+
100000
发布日期
QQ询价
非常抱歉
您查看的商品已经下架了!
深圳市福田区东泽电子商行
  • 商家资质: 会员
  • 会员年限: 会员21
  • 实体认证: 未认证
  • 电 话:
      汤先生
      林姐
  • 手 机:
  • Q  Q:
  • Q  Q:
  • Q  Q:
  • Email:
  • 地 址:
    华强电子世界1号楼3楼13C066展览室开户行:招商银行中电支行7559244908109
产品属性
品牌 飞利浦 PMLL4148L,135 933930220135 批号 +
封装 PMLL4148L 仓库
交易说明:
  • 13c066LL34 SOD-80C-2
产品详情        产品说明书
  • 東澤電氣

    +86755 83682348




    High-speed switching diodes  高速开关二极管

    Rev. 8 — 1 February 2011

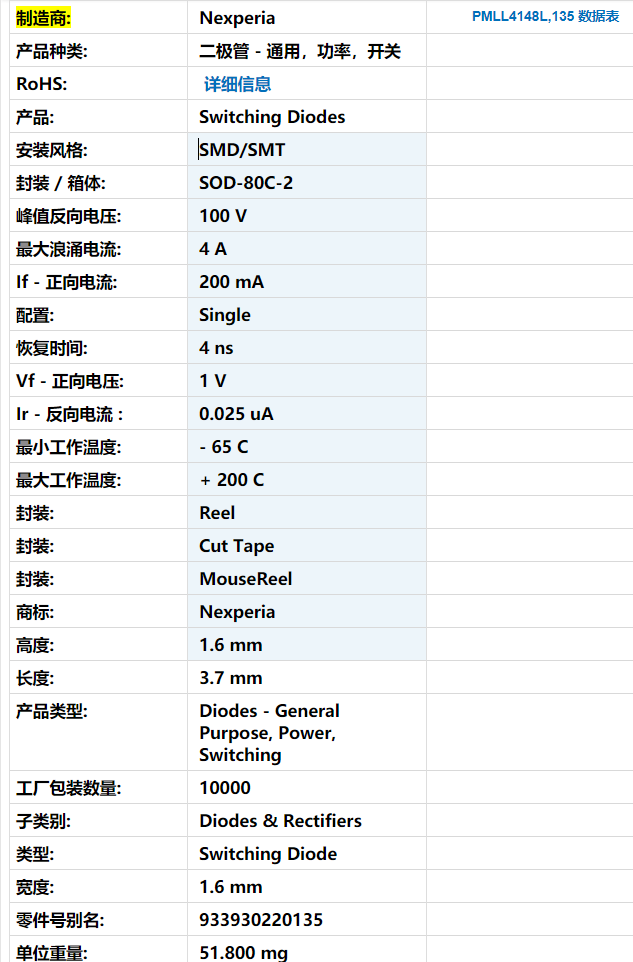

     PMLL4148L,135 数据表

    制造商:Nexperia
    产品种类:二极管 - 通用,功率,开关
    RoHS: 详细信息
    产品:Switching Diodes
    安装风格:SMD/SMT
    封装 / 箱体:SOD-80C-2
    峰值反向电压:100 V
    最大浪涌电流:4 A
    If - 正向电流:200 mA
    配置:Single
    恢复时间:4 ns
    Vf - 正向电压:1 V
    Ir - 反向电流 :0.025 uA
    最小工作温度:- 65 C
    最大工作温度:+ 200 C
    封装:Reel
    封装:Cut Tape
    封装:MouseReel
    商标:Nexperia
    高度:1.6 mm
    长度:3.7 mm
    产品类型:Diodes - General Purpose, Power, Switching
    工厂包装数量:10000
    子类别:Diodes & Rectifiers
    类型:Switching Diode
    宽度:1.6 mm
    零件号别名:933930220135
    单位重量:51.800 mg









    二极管 - 通用,功率,开关 PMLL4148L/SOD80/LLDS

    数据表:

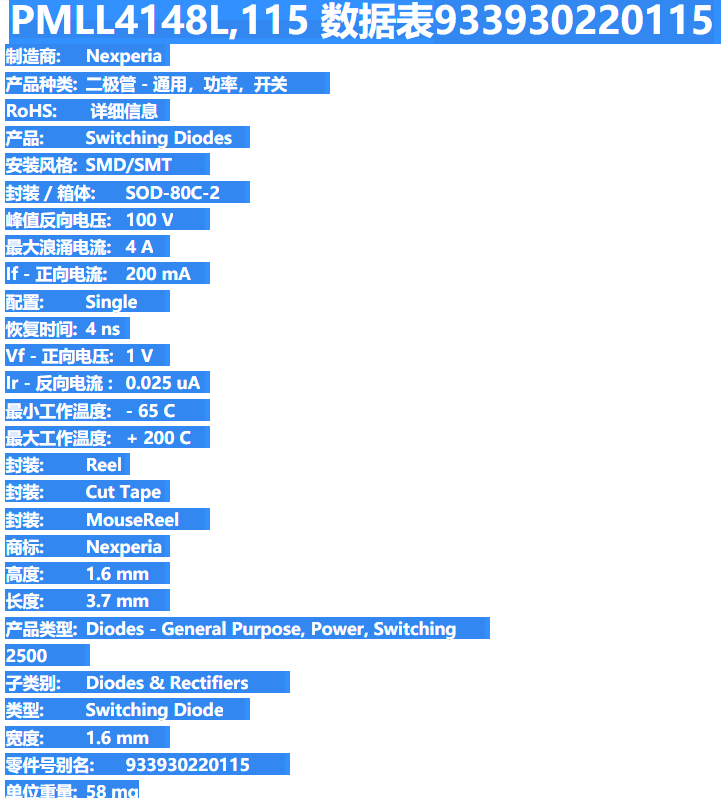

     PMLL4148L,115 数据表933930220115

    制造商: Nexperia

    产品种类: 二极管 - 通用,功率,开关

    RoHS: 详细信息

    产品: Switching Diodes

    安装风格: SMD/SMT

    封装 / 箱体: SOD-80C-2

    峰值反向电压: 100 V

    最大浪涌电流: 4 A

    If - 正向电流: 200 mA

    配置: Single

    恢复时间: 4 ns

    Vf - 正向电压: 1 V

    Ir - 反向电流 : 0.025 uA

    最小工作温度: - 65 C

    最大工作温度: + 200 C

    封装: Reel

    封装: Cut Tape

    封装: MouseReel

    商标: Nexperia

    高度: 1.6 mm

    长度: 3.7 mm

    产品类型: Diodes - General Purpose, Power, Switching

    2500

    子类别: Diodes & Rectifiers

    类型: Switching Diode

    宽度: 1.6 mm

    零件号别名: 933930220115

    单位重量: 58 mg

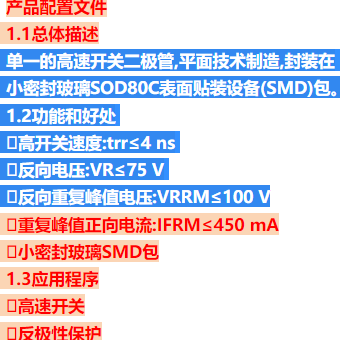

      产品配置文件

      1.1总体描述

      单一的高速开关二极管,平面技术制造,封装在

      小密封玻璃SOD80C表面贴装设备(SMD)包。

      1.2功能和好处

      ?高开关速度:trr≤4 ns

      ?反向电压:VR≤75 V

      ?反向重复峰值电压:VRRM≤100 V

      ?重复峰值正向电流:IFRM≤450 mA

      ?小密封玻璃SMD包

      1.3应用程序

      ?高速开关

      ?反极性保护

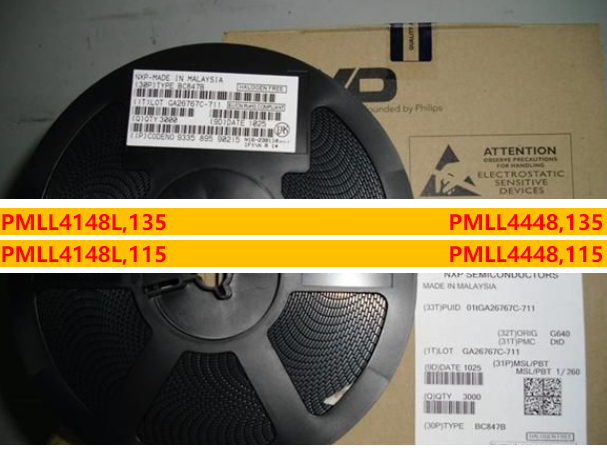

    PMLL4148L,135                                             PMLL4448,135

    PMLL4148L,115                                             PMLL4448,115

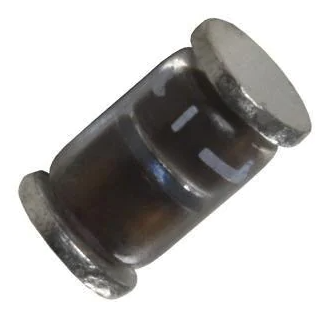

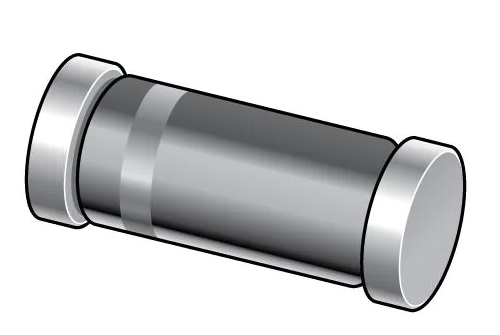

    SOD-80

    PMLL4148L /T3


    二极管 - 通用,功率,开关 DIODE SW TAPE-13

    寿命周期:

     作废

    数据表:

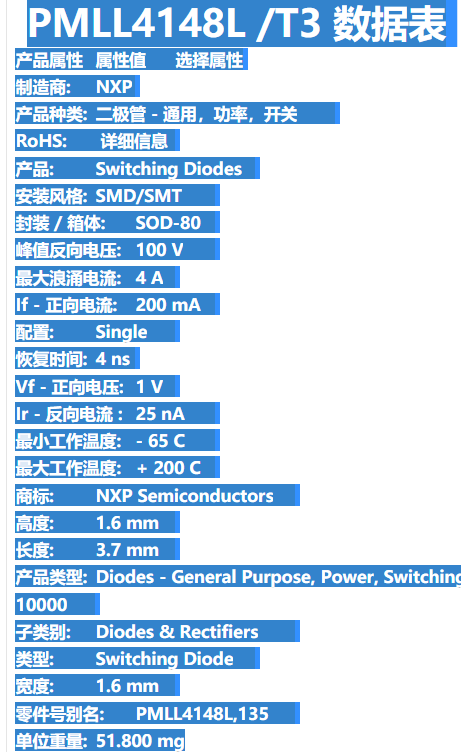

     PMLL4148L /T3 数据表

    产品属性 属性值 选择属性

    制造商: NXP

    产品种类: 二极管 - 通用,功率,开关

    RoHS: 详细信息

    产品: Switching Diodes

    安装风格: SMD/SMT

    封装 / 箱体: SOD-80

    峰值反向电压: 100 V

    最大浪涌电流: 4 A

    If - 正向电流: 200 mA

    配置: Single

    恢复时间: 4 ns

    Vf - 正向电压: 1 V

    Ir - 反向电流 : 25 nA

    最小工作温度: - 65 C

    最大工作温度: + 200 C

    商标: NXP Semiconductors

    高度: 1.6 mm

    长度: 3.7 mm

    产品类型: Diodes - General Purpose, Power, Switching

    10000

    子类别: Diodes & Rectifiers

    类型: Switching Diode

    宽度: 1.6 mm

    零件号别名: PMLL4148L,135

    单位重量: 51.800 mg






    12. Revision history

    Table 10. Revision history

    Document ID Release date Data sheet status Change notice Supersedes

    PMLL4148L_PMLL4448 v.8 20110201 Product data sheet - PMLL4148L_PMLL4448 v.7

    Modifications: ? Section 4 “Marking”: amended.

    ? Figure 8: replaced by minimized outline drawing.

    ? Section 13 “Legal information”: updated.

    PMLL4148L_PMLL4448 v.7 20070131 Product data sheet - PMLL4148L_PMLL4448 v.6

    PMLL4148L_PMLL4448 v.6 20050404 Product data sheet - PMLL4148L_4448 v.5

    PMLL4148L_4448 v.5 20020123 Product specification - PMLL4148L_4448 v.4

    PMLL4148L_4448 v.4 20001115 Product specification - PMLL4148 v.3

    PMLL4148 v.3 19990527 Product specification - PMLL4148 v.2

    PMLL4148 v.2 19960918 Product specification - PMLL4148 v.1

    PMLL4148 v.1 19960423 Product specification

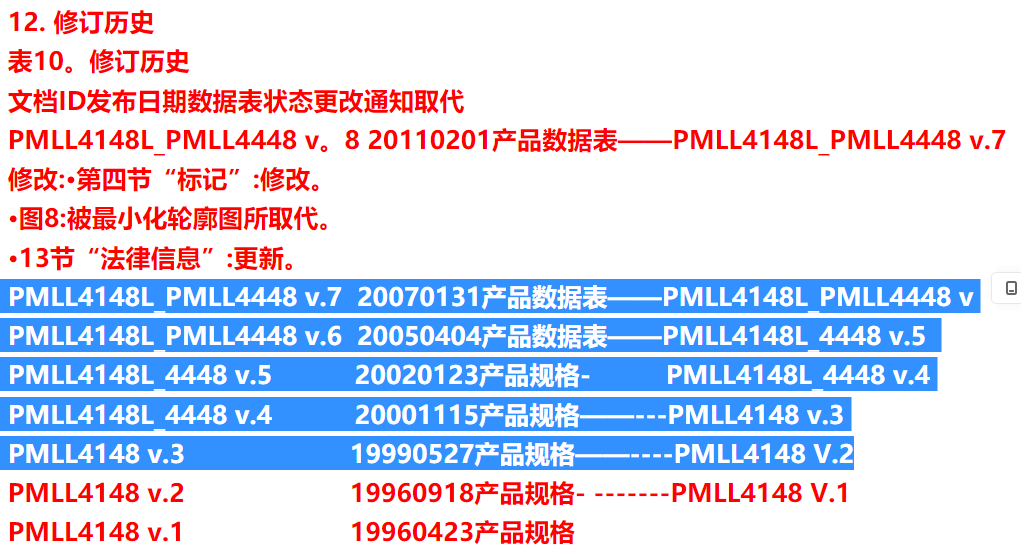

      12. 修订历史

      表10。修订历史

      文档ID发布日期数据表状态更改通知取代

      PMLL4148L_PMLL4448 v。8 20110201产品数据表——PMLL4148L_PMLL4448 v.7

      修改:?第四节“标记”:修改。

      ?图8:被最小化轮廓图所取代。

      ?13节“法律信息”:更新。

      PMLL4148L_PMLL4448 v.7  20070131产品数据表——PMLL4148L_PMLL4448 v

      PMLL4148L_PMLL4448 v.6  20050404产品数据表——PMLL4148L_4448 v.5

      PMLL4148L_4448 v.5           20020123产品规格-          PMLL4148L_4448 v.4

      PMLL4148L_4448 v.4           20001115产品规格——---PMLL4148 v.3

      PMLL4148 v.3                      19990527产品规格——----PMLL4148 V.2

      PMLL4148 v.2                      19960918产品规格- -------PMLL4148 V.1

      PMLL4148 v.1                      19960423产品规格

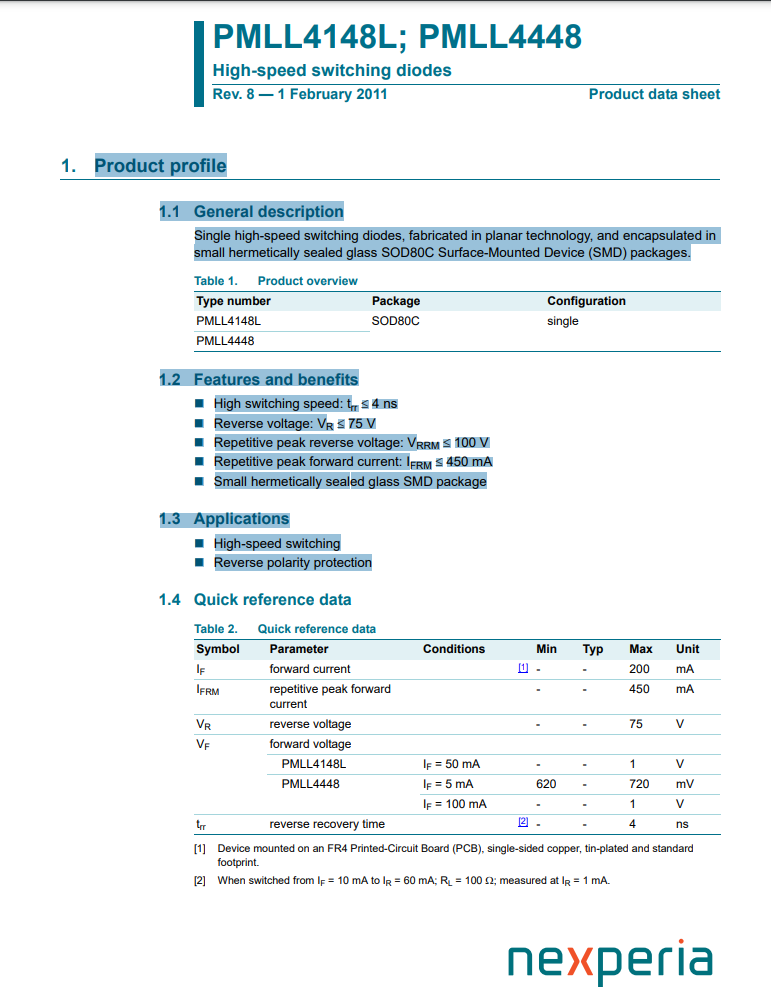

    Product profile

    1.1 General description

    Single high-speed switching diodes, fabricated in planar technology, and encapsulated in

    small hermetically sealed glass SOD80C Surface-Mounted Device (SMD) packages.

    1.2 Features and benefits

    ? High switching speed: trr ≤ 4 ns

    ? Reverse voltage: VR ≤ 75 V

    ? Repetitive peak reverse voltage: VRRM ≤ 100 V

    ? Repetitive peak forward current: IFRM ≤ 450 mA

    ? Small hermetically sealed glass SMD package

    1.3 Applications

    ? High-speed switching

    ? Reverse polarity protection
