| 品牌 | Diptronics T4BJB10BQR T4BJA26BQR T4BJA10 | 批号 | + |
| 封装 | T4BJB16BQR | 仓库 | 深圳 |
- 13c066超薄触角开关4.8x4.8x0.5mm
東澤電氣
+86755 83682348
DIPTRONICS

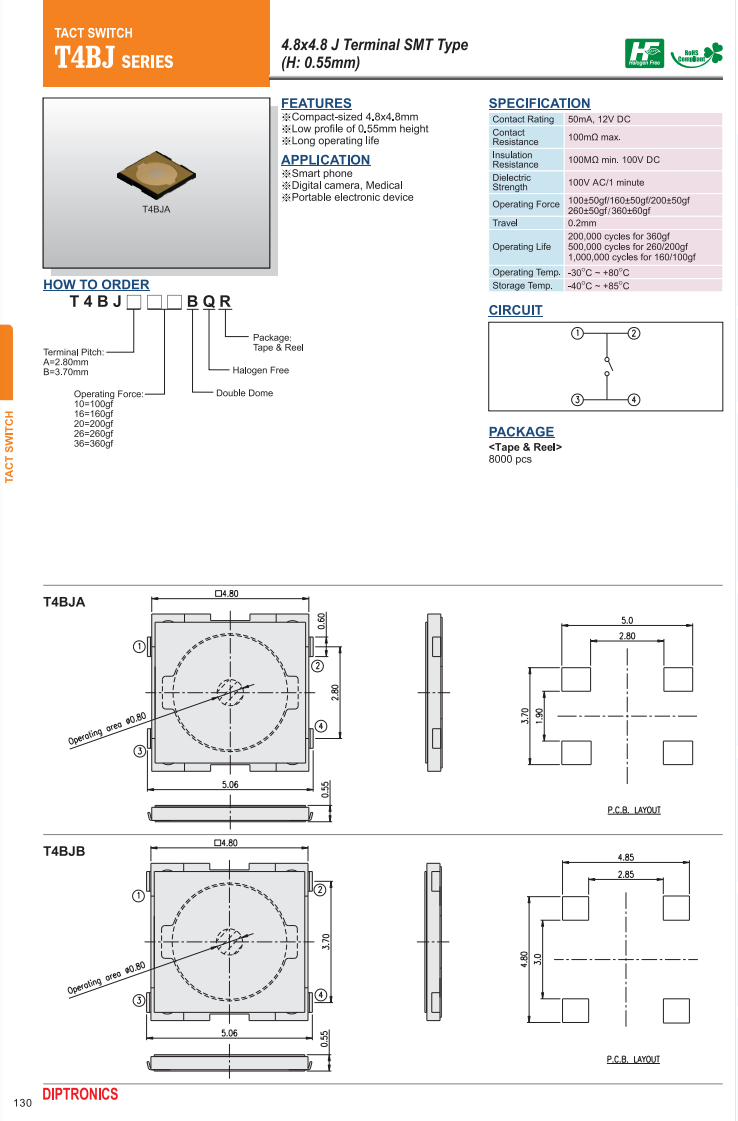

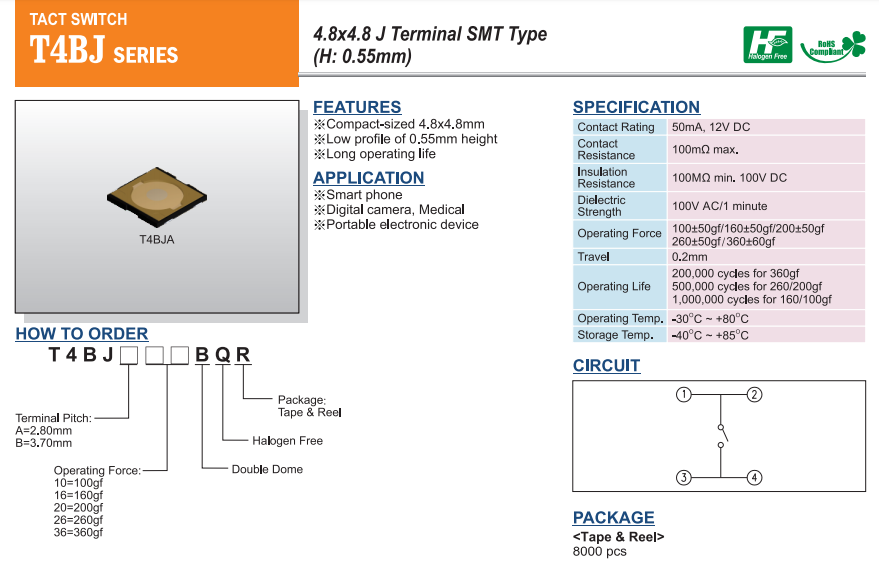

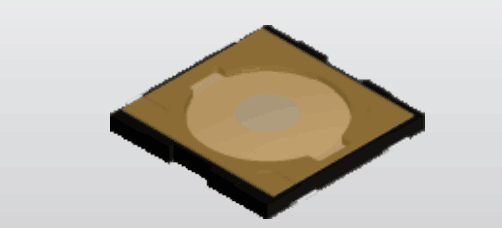

超薄触角开关4.8x4.8x0.5mm
Diptronics
T4BJB10BQR
T4BJA36BQR
T4BJA16BQR
T4BJB20BQR
T4BJB36BQR
T4BJB16BQR
T4BJB10BQR
T4BJA26BQR
T4BJA10BQR
特征
紧凑尺寸4.8x4.8mm
0.55毫米高的低矮轮廓
使用寿命长
应用
'智能手机
数码相机，医疗
便携式电子设备

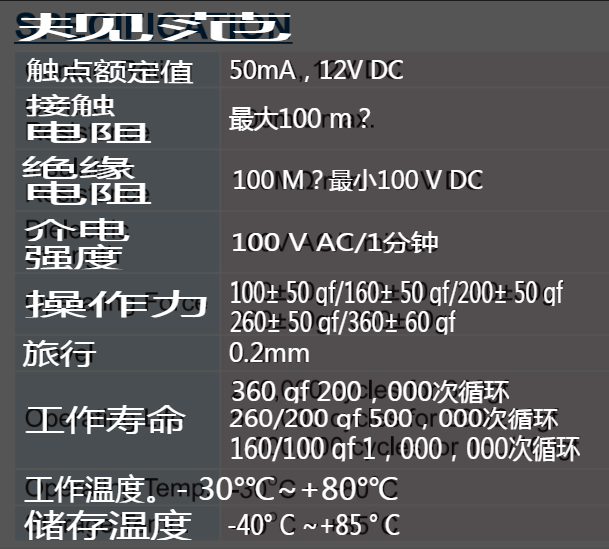

规范
触点额定值：50 mA，12 V DC
接触最大电阻：100 mΩ
绝缘电阻：100 MΩ最小100 V DC
介电强度：100 V AC/1分钟
操作力：100± 50 gf/160± 50 gf/200± 50 gf；260± 50 gf/360± 60 gf
旅行：0.2mm
工作寿命：360 gf 200，000次循环
工作寿命：260/200 gf 500，000次循环
工作寿命：160/100 gf 1，000，000次循环
工作温度。- 30°℃~+80°℃
储存温度：-40° C ~+85 ° C
T4BJA20BQR
T4BJB26BQR

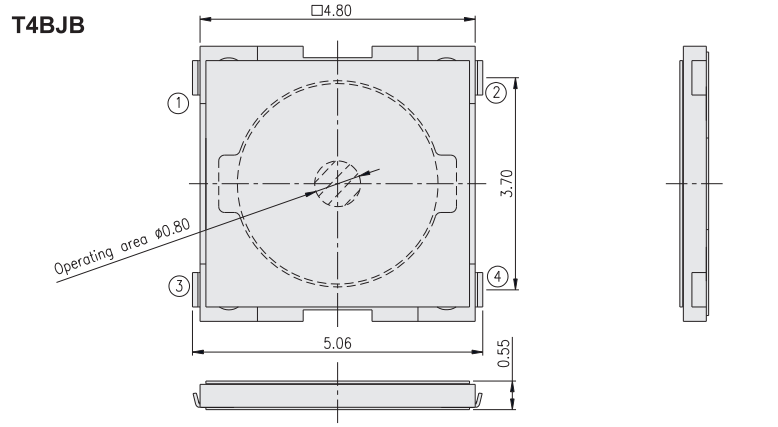

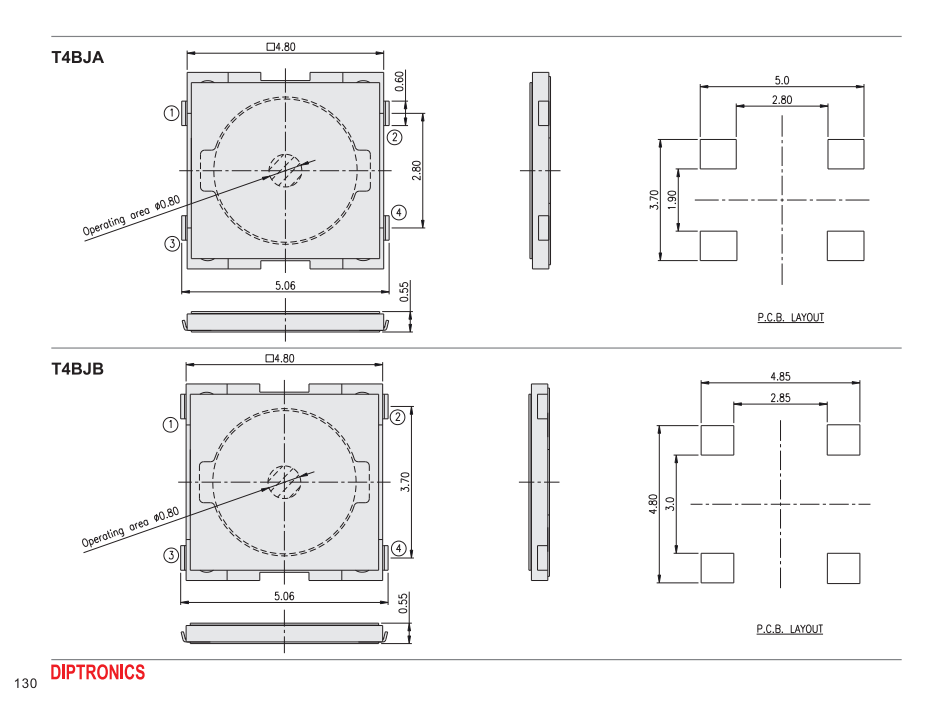

口： TERMINAL PITCH终端推销
A=2.8MM
B=3.7MM
口口： OPERATING FORCE操作力
B: DOUBLE DOME双圆顶
Q: HALOGEN FREE无卤素

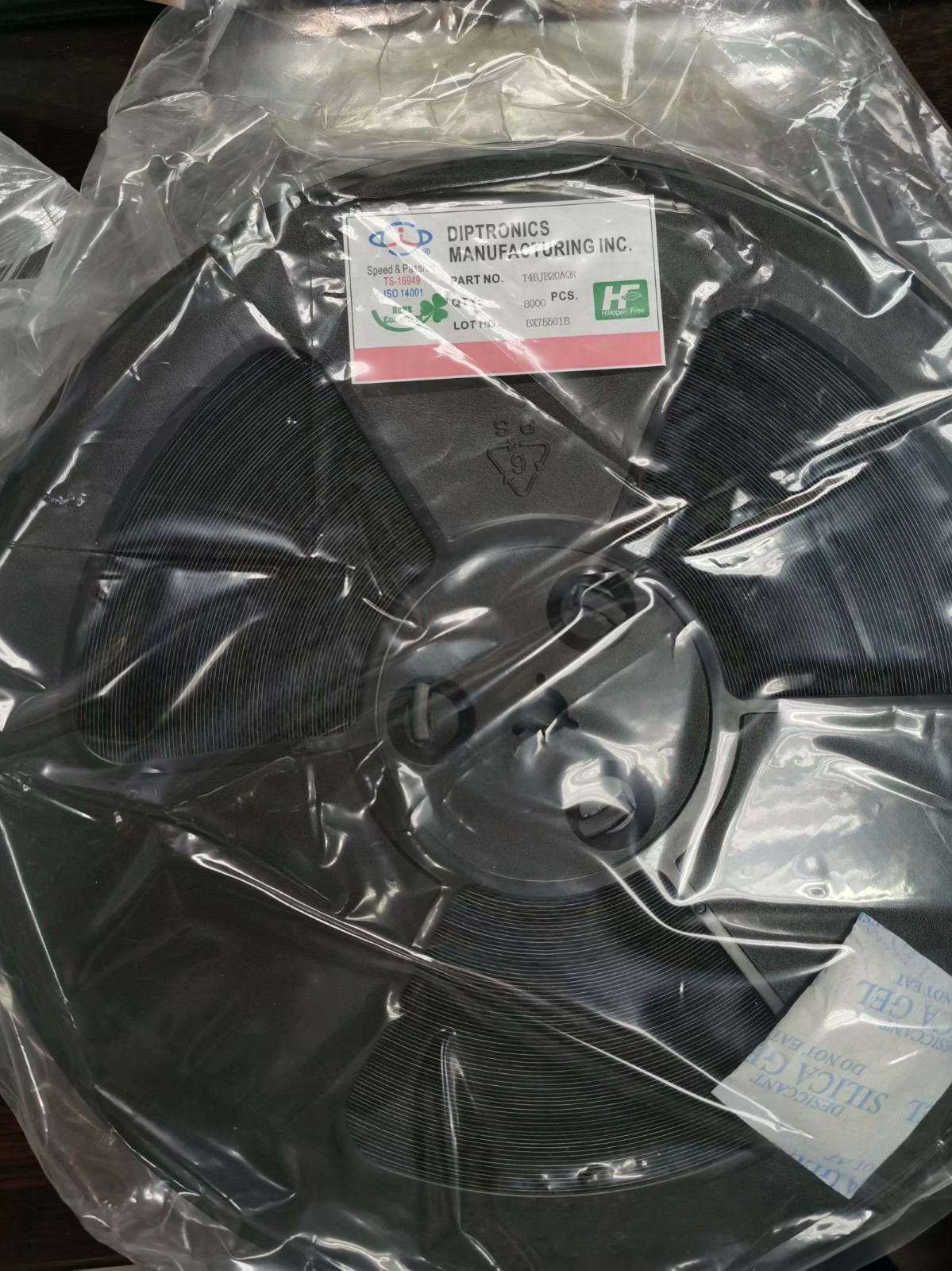

R: Package包装：REEL卷

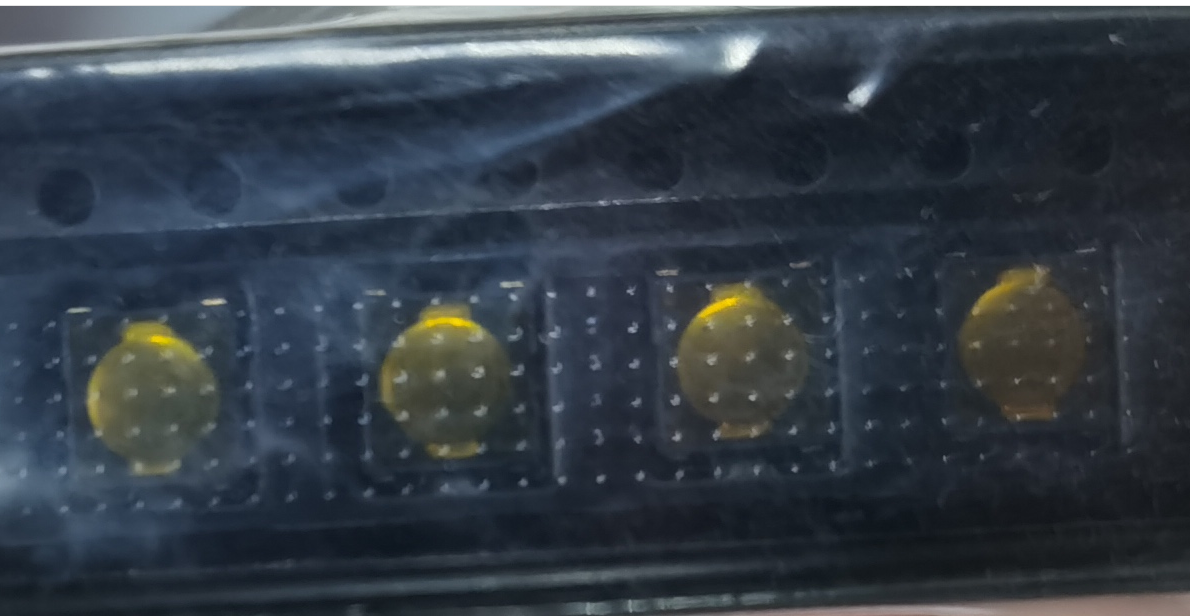

T: Package包装： Tape:磁带

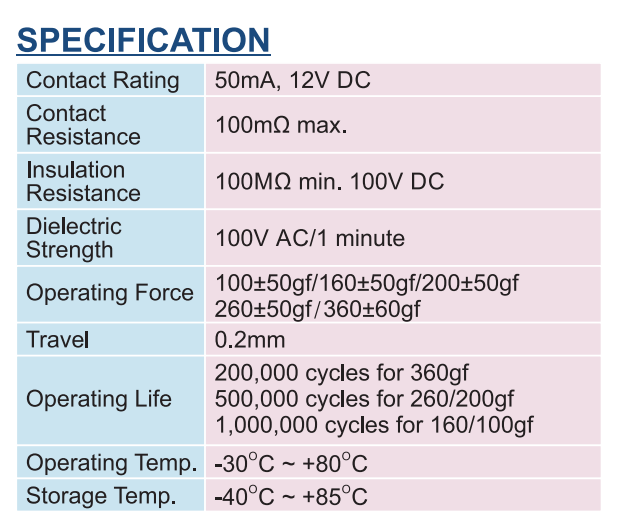

SPECIFICATION规范
Contact 触点容量Rating:50mA, 12V直流 DC
Contact 接触电阻Resistance:100mΩ max.
Insulation绝缘电阻 Resistance：100MΩmin100VDC
Dielectric绝缘强度 Strength：100V AC/1 minute
Operating 操作力Force:
100+50gf/160t50gf/200t50gf
260150gf/ 360160gf
Travel旅游：0.2mm往返距离
Operating使用寿命 Life：
200k cycles周期 for 360gf
500K cycles 周期for 260/200gf
1,000K cycles 周期for 160/100gf
Operating 操作温度Temp. -30C ~ +80'C
Storage存储温度 Temp. -40C ~ +85%C

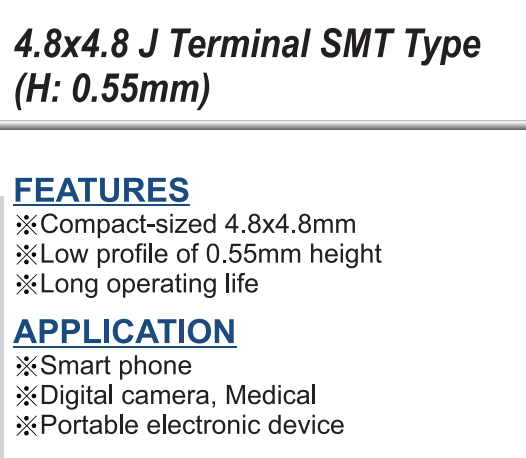

FEATURES特性
Compact-sized紧凑的 4.8x4.8mm
Low profile of 低调的0.55毫米mm 的高度height
Long 长使用寿命operating life
APPLICATION应用程序
Smart phone智能手机
Digital camer数码相机、医疗Medical
Portable electronic device便携式电子设备
触觉开关 SMT Type (H=0.55mm) 4.8*4.8
寿命周期:
新产品: 此制造商的新产品。

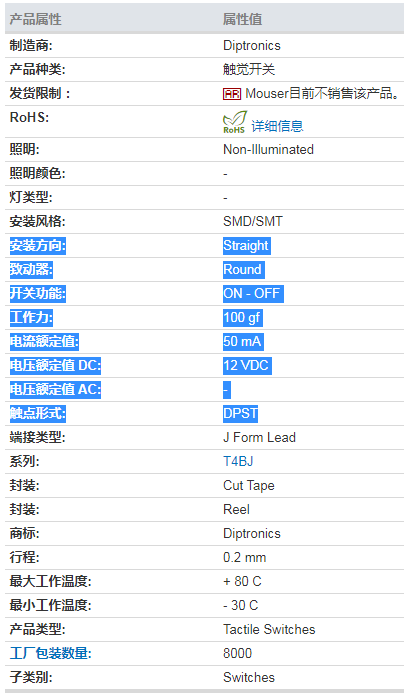

制造商:Diptronics
产品种类:触觉开关
发货限制：
Mouser目前不销售该产品。
RoHS: 详细信息
照明:Non-Illuminated
照明颜色:-
灯类型:-
安装风格:SMD/SMT
安装方向:Straight
致动器:Round
开关功能:ON - OFF
工作力:100 gf
电流额定值:50 mA
电压额定值 DC:12 VDC
电压额定值 AC:-
触点形式:DPST
端接类型:J Form Lead
系列:T4BJ
封装:Cut Tape
封装:Reel
商标:Diptronics
行程:0.2 mm
最大工作温度:+ 80 C
最小工作温度:- 30 C
产品类型:Tactile Switches

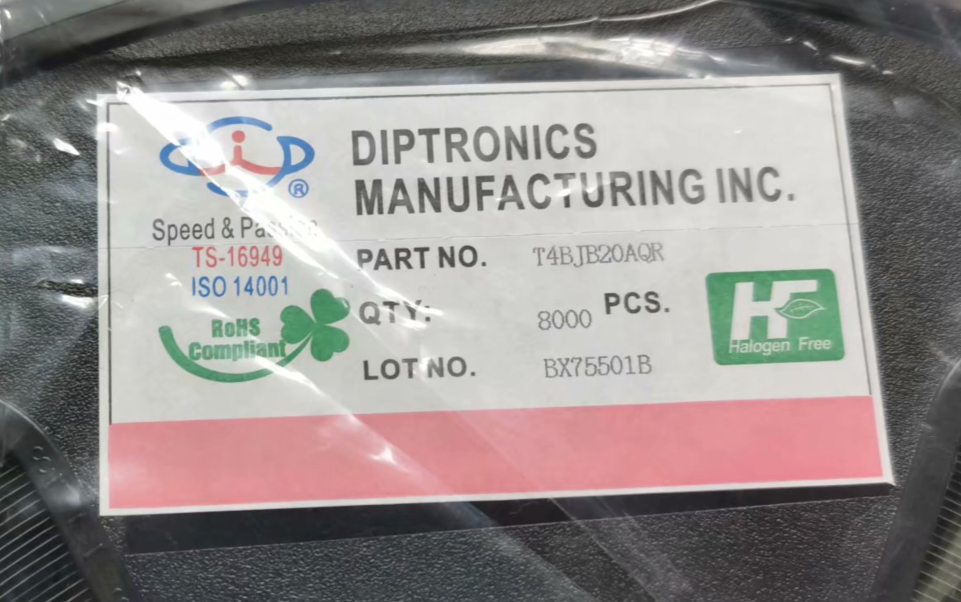

工厂包装数量:8000
子类别:Switches
-----------
===========

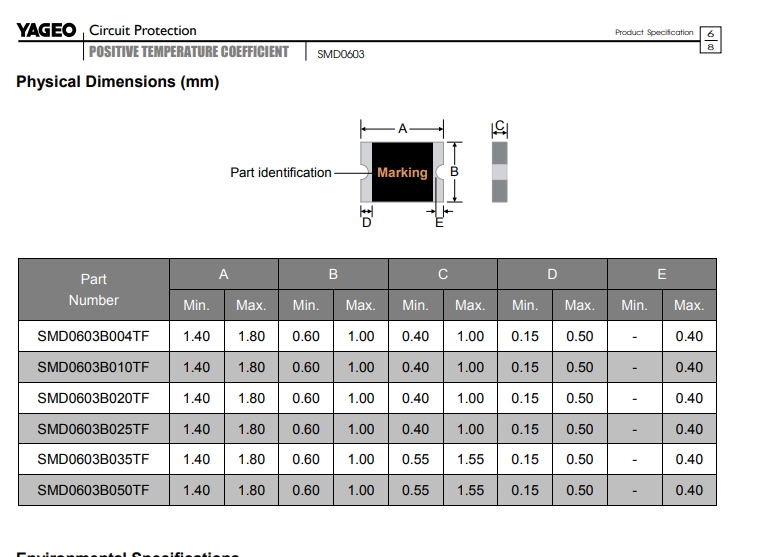

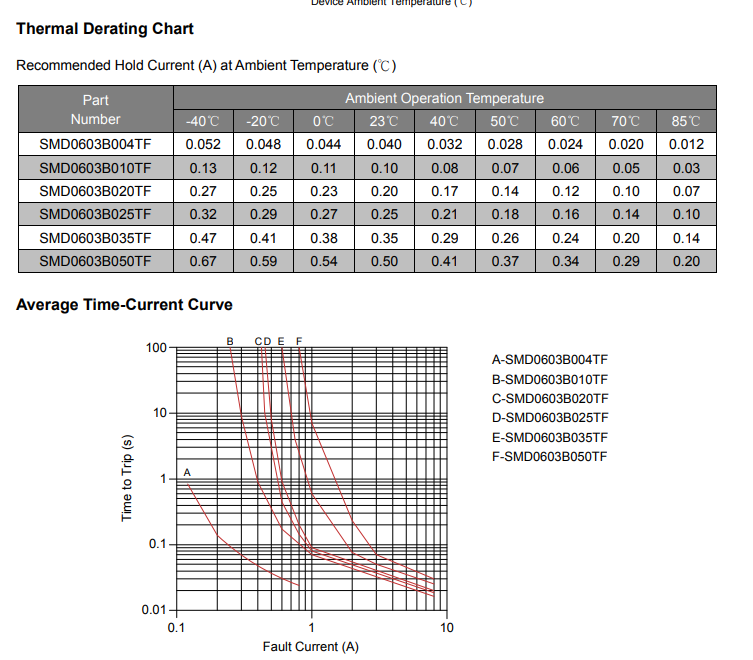

A-SMD0603B004TF
B-SMD0603B010TF
C-SMD0603B020TF
D-SMD0603B025TF
E-SMD0603B035TF
F-SMD0603B050TF

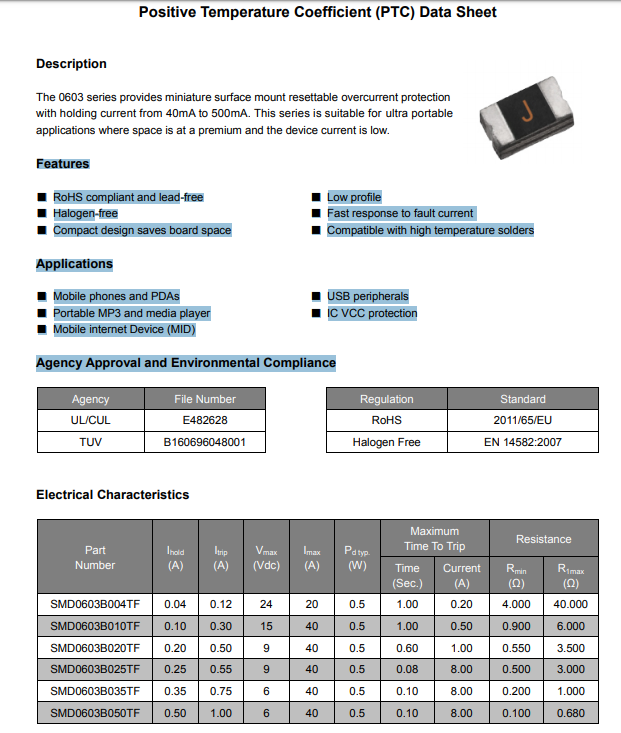

Positive Temperature Coefficient 正温度系数（PTC）数据表 Data Sheet
Description描述
The 0603 系列series provides miniature surface 提供了微型表面贴装可复位过流保护mount resettable overcurrent protection
with holding current from保持电流从 40mA to到 500mA.
This seri该系列适合超便携
占用空间大且设备电流低的应用。es is suitable for ultra portable
applications where space is at a premium and the device current is low.
Features特征
■ 符合RoHS 标准且无铅compliant and lead-free
■ Halogen-free无卤素
■ Compact design saves board space紧凑的设计节省了电路板空间
■ Low 低调profile
■ Fast response to 对故障电流的快速响应fault current
■ Compatible with high temperature solders
Applications应用领域
■ Mobile phones手机 and和 PDAs
■ Portable便携式 MP3 and和媒体播放器 media player
■ Mobile internet Device移动互联网设备 (MID)
■ USB外围设备 peripherals
■ IC VC保护C protection
机构批准和环境合规
Agency Approval and Environmental Compliance

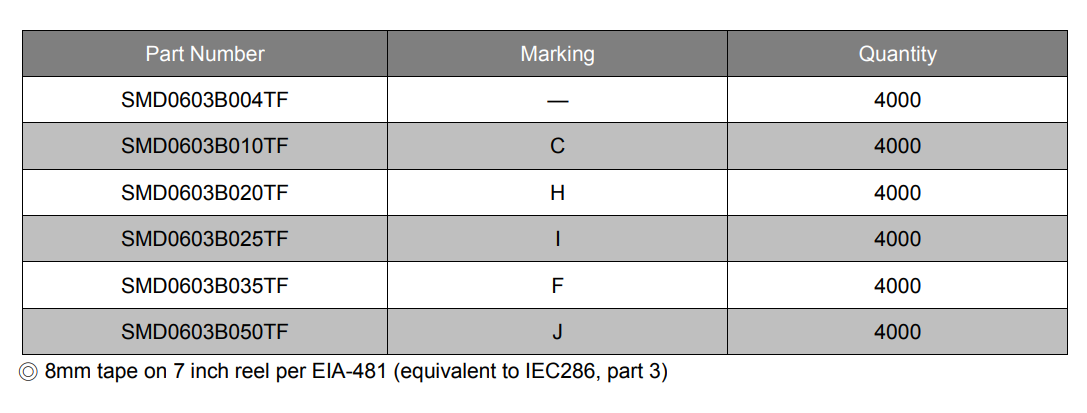

Packaging Quantity and Marking包装数量和标志
============
