| 品牌 | TOSHIBA/东芝 TC7SET125FU GB 'G:B: | 批号 | + |
| 封装 | TC7SET125FULJCT | 仓库 | 深圳 |

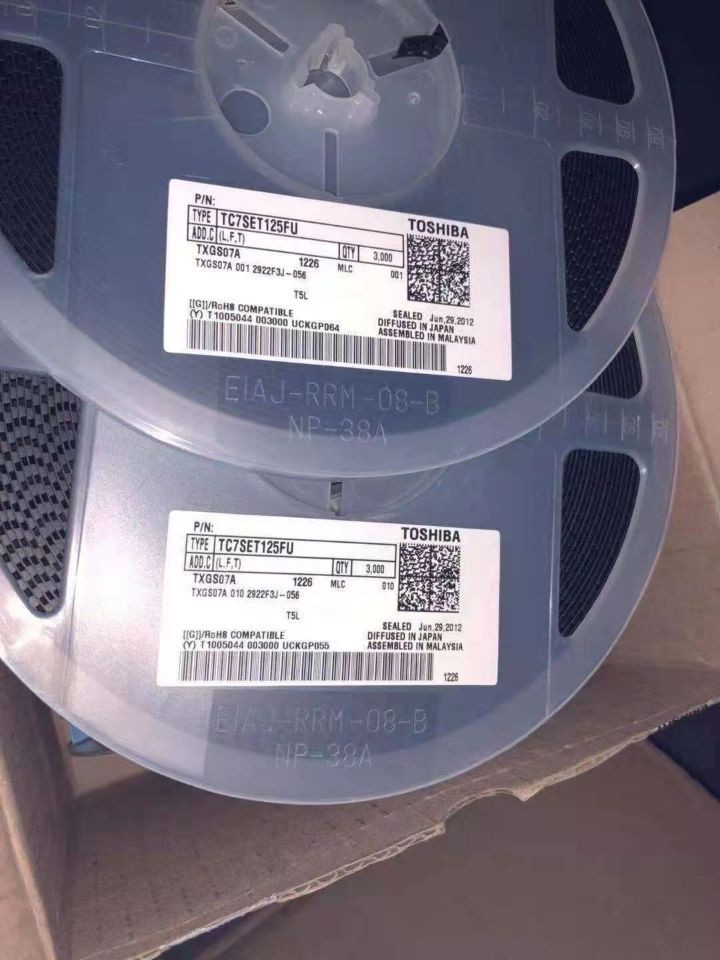

- 13C066现300盘SOT-353 2021-05-11
東澤電氣
+86 755 83682489
CMOS Digital Integrated Circuits Silicon Monolithic
硅单片CMOS数字集成电路
缓冲器和线路驱动器
TOSHIBA/东芝

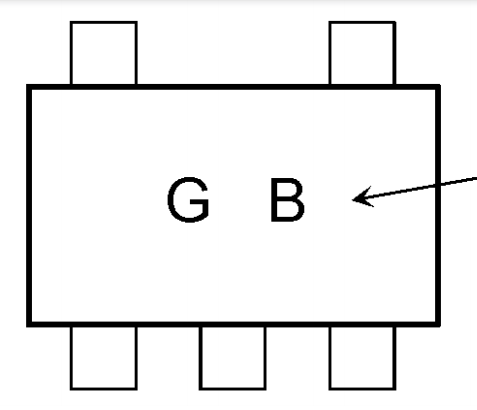

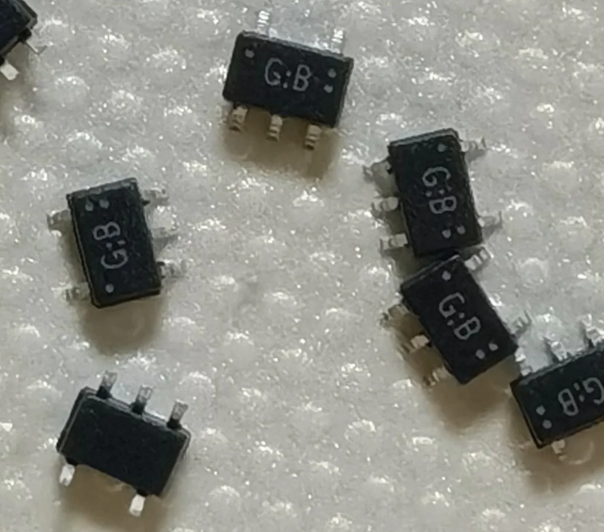

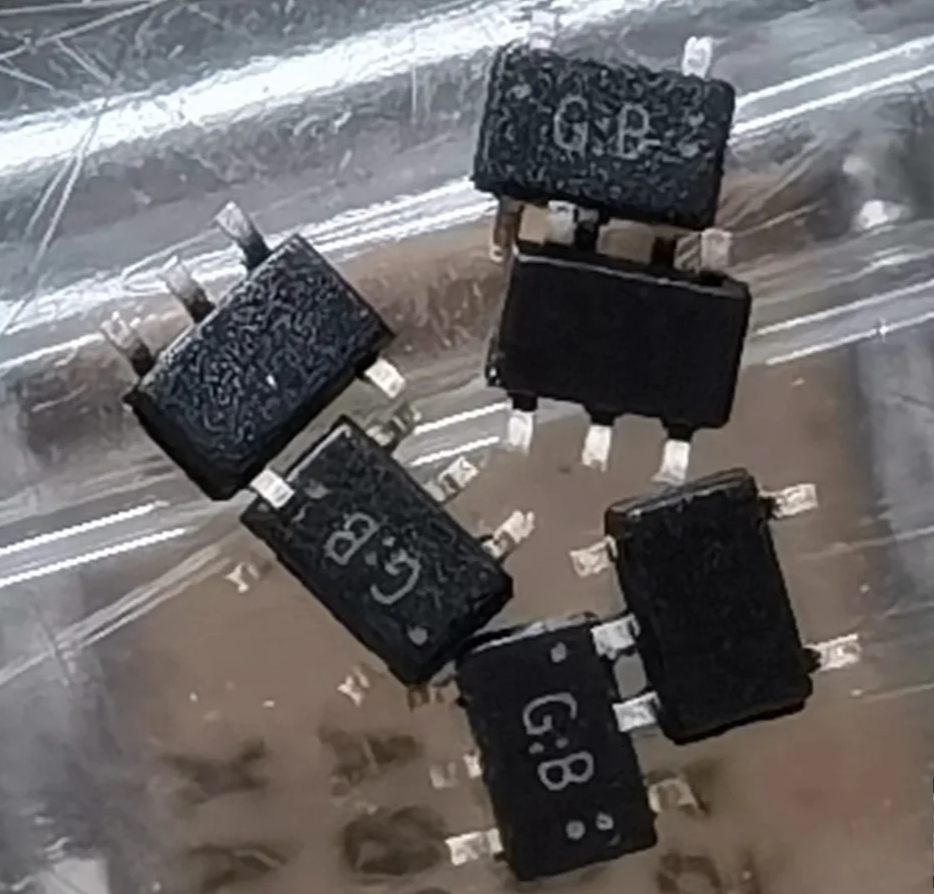

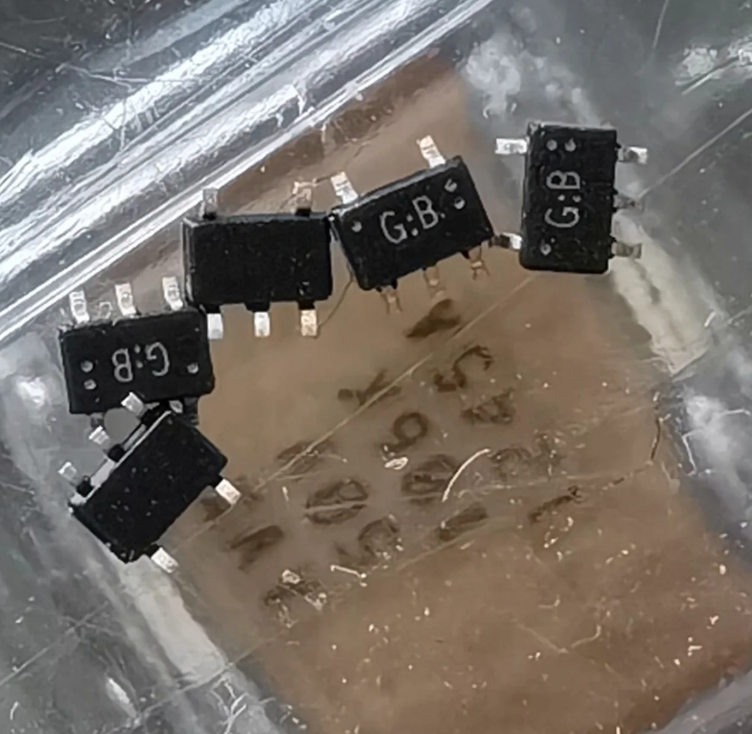

TC7SET125FU G:B 丝印
TC7SET125FULJCT
封君,2012
扩散在日本
在马来西亚组装

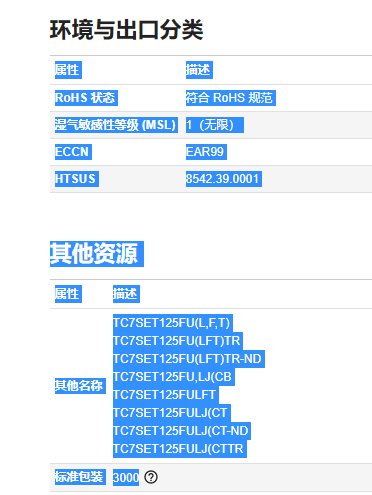

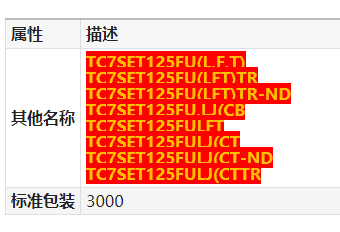

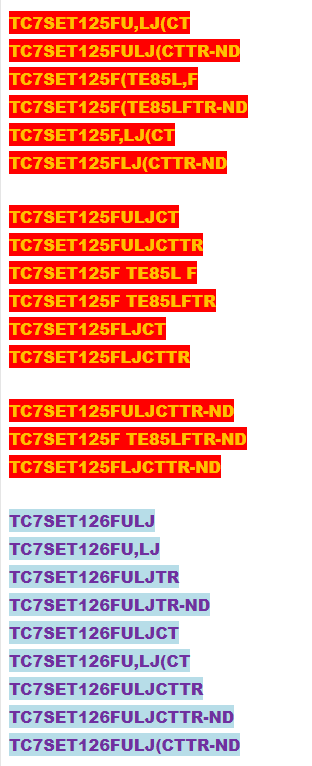

属性 描述 其他名称 TC7SET125FU(L,F,T)
TC7SET125FU(LFT)TR
TC7SET125FU(LFT)TR-ND
TC7SET125FU,LJ(CB
TC7SET125FULFT
TC7SET125FULJ(CT
TC7SET125FULJ(CT-ND
TC7SET125FULJ(CTTR
标准包装 3000
TC7SET125FU,LJ(CT
TC7SET125FULJ(CTTR-ND
TC7SET125F(TE85L,F
TC7SET125F(TE85LFTR-ND
TC7SET125F,LJ(CT
TC7SET125FLJ(CTTR-ND
TC7SET125FULJCT
TC7SET125FULJCTTR
TC7SET125F TE85L F
TC7SET125F TE85LFTR
TC7SET125FLJCT
TC7SET125FLJCTTR
TC7SET125FULJCTTR-ND
TC7SET125F TE85LFTR-ND
TC7SET125FLJCTTR-ND
TC7SET126FULJ
TC7SET126FU,LJ
TC7SET126FULJTR
TC7SET126FULJTR-ND
TC7SET126FULJCT
TC7SET126FU,LJ(CT
TC7SET126FULJCTTR
TC7SET126FULJCTTR-ND
TC7SET126FULJ(CTTR-ND

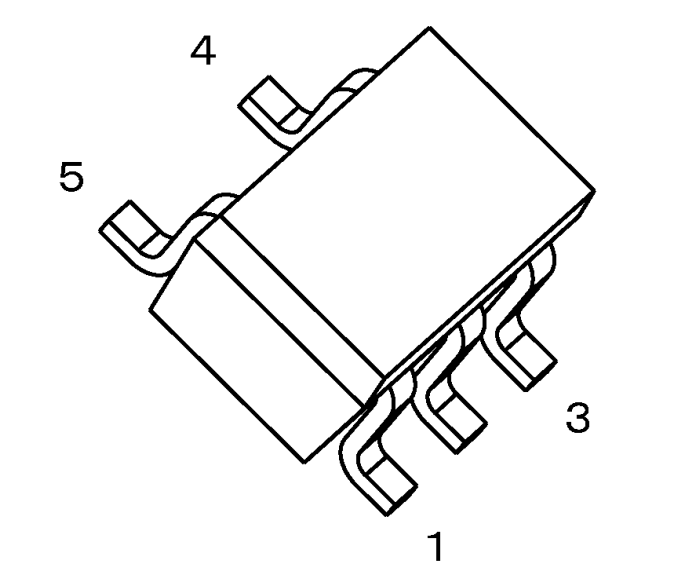

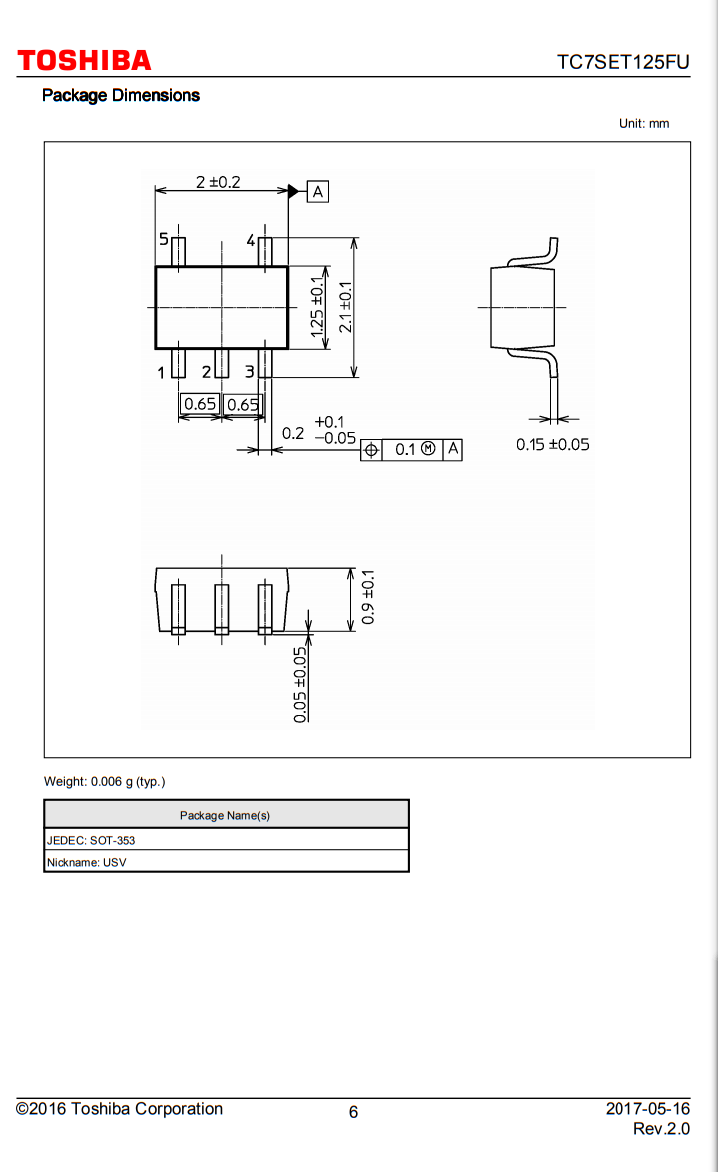

5-TSSOP，SC-70-5，SOT-353

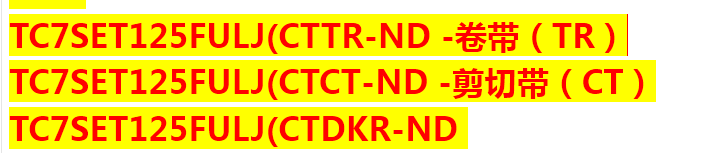

TC7SET125FULJ(CTTR-ND -卷带（TR）
TC7SET125FULJ(CTCT-ND -剪切带（CT）
TC7SET125FULJ(CTDKR-ND
TC7SET125FULJ(CTTR-ND -卷带（TR）
TC7SET125FULJ(CTCT-ND -剪切带（CT）
TC7SET125FULJ(CTDKR-ND
、

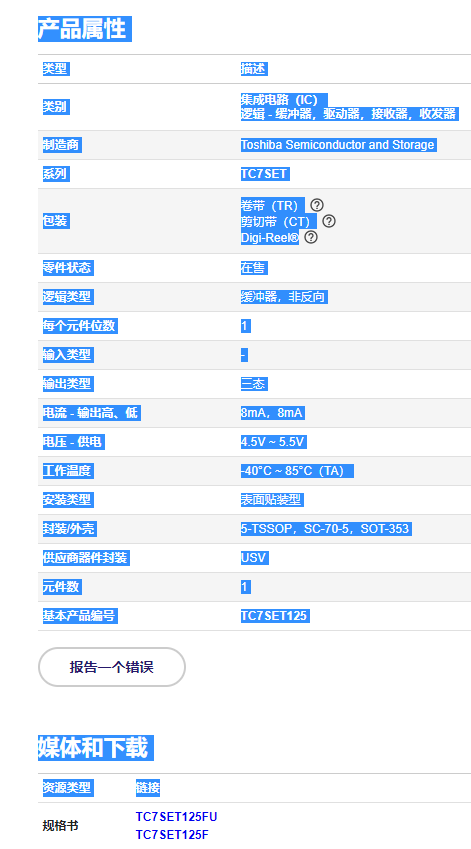

缓冲器和线路驱动器 TTL LEVEL INPUT 3-STATE BUFFER L-MOS
数据表:
制造商: Toshiba
产品种类: 缓冲器和线路驱动器
RoHS: 详细信息
电源电压-最大: 5.5 V
电源电压-最小: 4.5 V
工作电源电流: 1.5 mA
最小工作温度: - 40 C
最大工作温度: + 85 C
安装风格: SMD/SMT
封装 / 箱体: SSOP5-P-0.65A
封装: Cut Tape
封装: MouseReel
封装: Reel
输出类型: TTL
系列: TC7SET125
商标: Toshiba
Pd-功率耗散: 200 mW
产品类型: Buffers & Line Drivers
工厂包装数量: 3000
子类别: Logic ICs
单位重量: 6 mg

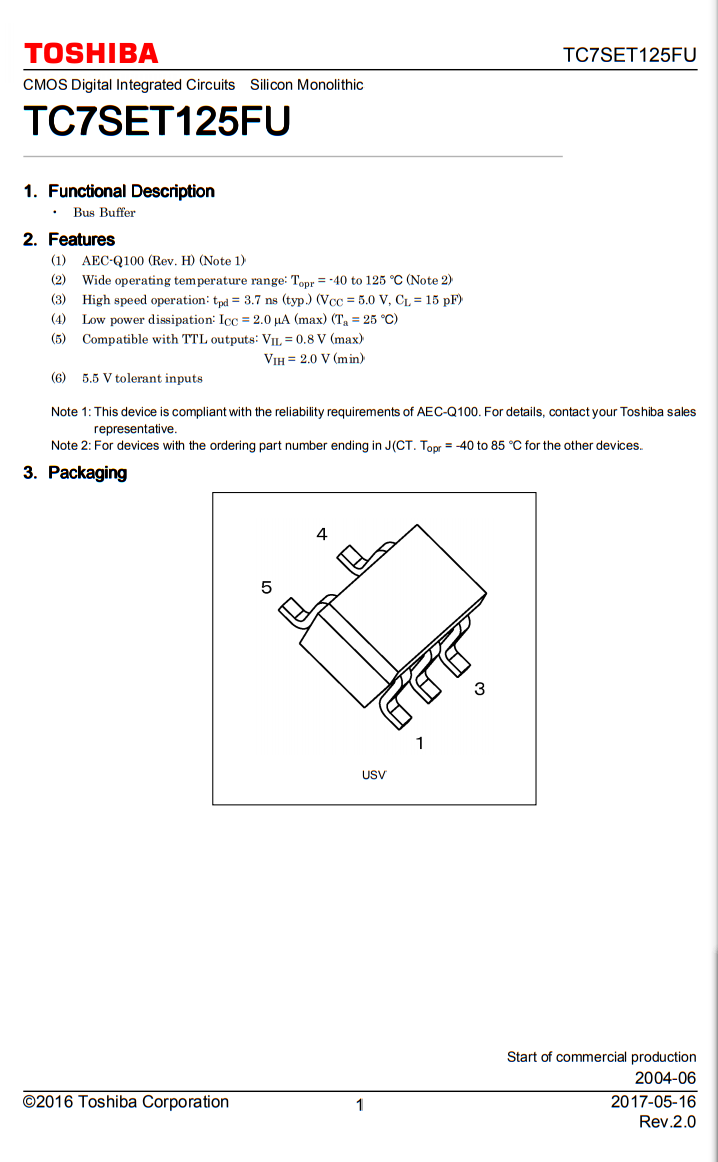

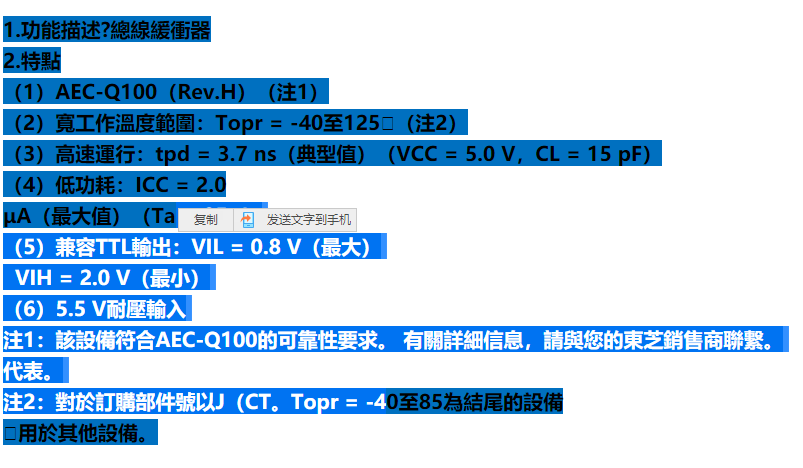

1.功能描述?總線緩衝器
2.特點
（1）AEC-Q100（Rev.H）（注1）
（2）寬工作溫度範圍：Topr = -40至125（注2）
（3）高速運行：tpd = 3.7 ns（典型值）（VCC = 5.0 V，CL = 15 pF）
（4）低功耗：ICC = 2.0
μA（最大值）（Ta = 25）
（5）兼容TTL輸出：VIL = 0.8 V（最大）
VIH = 2.0 V（最小）
（6）5.5 V耐壓輸入
注1：該設備符合AEC-Q100的可靠性要求。 有關詳細信息，請與您的東芝銷售商聯繫。
代表。
注2：對於訂購部件號以J（CT。Topr = -40至85為結尾的設備
用於其他設備。

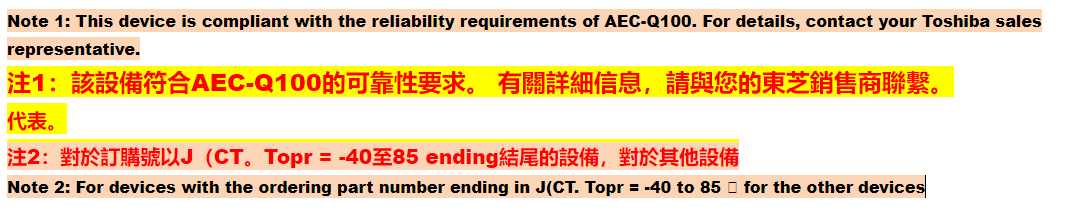

Note 1: This device is compliant with the reliability requirements of AEC-Q100. For details, contact your Toshiba sales
representative.
注1：該設備符合AEC-Q100的可靠性要求。 有關詳細信息，請與您的東芝銷售商聯繫。
代表。
注2：對於訂購號以J（CT。Topr = -40至85 ending結尾的設備，對於其他設備
Note 2: For devices with the ordering part number ending in J(CT. Topr = -40 to 85 for the other devices

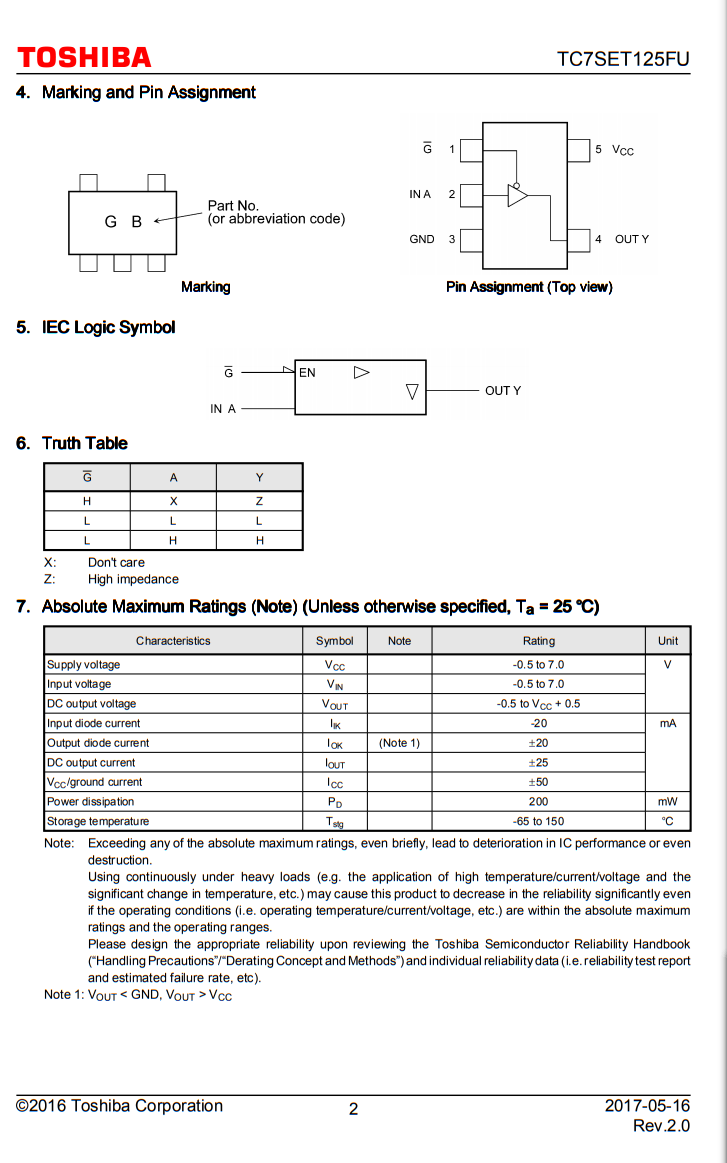

A絕對最大額定值（注）（除非另有說明，否則Ta = 25）
特徵
電源電壓
輸入電壓
直流輸出電壓
輸入二極管電流
輸出二極管電流
直流輸出電流
VCC /接地電流
功耗
儲存溫度
象徵

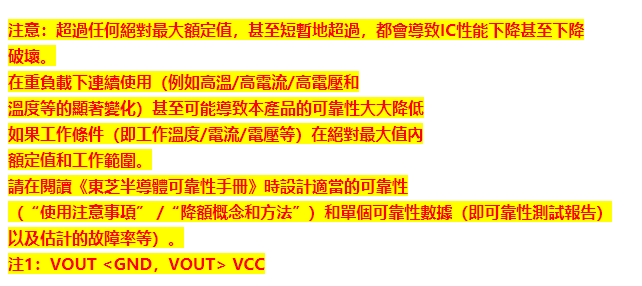

注意：超過任何絕對最大額定值，甚至短暫地超過，都會導致IC性能下降甚至下降
破壞。
在重負載下連續使用（例如高溫/高電流/高電壓和
溫度等的顯著變化）甚至可能導致本產品的可靠性大大降低
如果工作條件（即工作溫度/電流/電壓等）在絕對最大值內
額定值和工作範圍。
請在閱讀《東芝半導體可靠性手冊》時設計適當的可靠性
（“使用注意事項” /“降額概念和方法”）和單個可靠性數據（即可靠性測試報告）
以及估計的故障率等）。
注1：VOUT <GND，VOUT> VCC
