深圳市福田区东泽电子商行

主营产品 : 工控元件 | 高频器件 | 防雷管 | 其他被动元件

74404064102

Datasheet
LQH66 1MH 250MA DCR=4.783OHMS AEC-Q200
功率电感
WURTH/伍尔特
+
50000
发布日期
QQ询价
非常抱歉
您查看的商品已经下架了!
深圳市福田区东泽电子商行
  • 商家资质: 会员
  • 会员年限: 会员21
  • 实体认证: 未认证
  • 电 话:
      汤先生
      林姐
  • 手 机:
  • Q  Q:
  • Q  Q:
  • Q  Q:
  • Email:
  • 地 址:
    华强电子世界1号楼3楼13C066展览室开户行:招商银行中电支行7559244908109
产品属性
品牌 WURTH/伍尔特 批号 +
封装 仓库
交易说明:
  • 13C06666H4.5 LQH66SN102M03L
产品详情        产品说明书

  • 制造商:Wurth Elektronik

    客户编号:


    说明:

    功率电感器(SMD型) WE-LQS 1 mH 250mA DCR=4.783Ohms AEC-Q200

     在 RedExpert 中模拟交流损耗?

    数据表:

     74404064102 数据表

    产品属性 属性值 选择属性

    制造商: Wurth Elektronik

    产品种类: 功率电感器(SMD型)

    RoHS: 详细信息

    类型: Power Inductor

    端接类型: SMD/SMT

    封装 / 箱体: 6 mm x 6 mm

    屏蔽: Semi-Shielded

    电感: 1 mH

    容差: 20 %

    最大直流电流: 250 mA

    最大直流电阻: 4.78 Ohms

    饱和电流: 365 mA

    最小工作温度: - 40 C

    最大工作温度: + 125 C

    Q 最小值: -

    安装风格: PCB Mount

    长度: 6 mm

    宽度: 6 mm

    高度: 4.5 mm

    直径: -

    芯体材料: Ferrite

    资格: AEC-Q200

    系列: WE-LQS

    封装: Reel

    封装: Cut Tape

    封装: MouseReel

    应用: Power

    商标: Wurth Elektronik

    内核类型: Wirewound

    产品: Power Inductors

    产品类型: Power Inductors - SMD

    自谐振频率: 1.86 MHz

    工厂包装数量: 1500

    子类别: Inductors, Chokes & Coils

    终端: Standard

    测试频率: 100 kHz

    单位重量: 530 mg


    =======================


    当对产品施加额定电流时,电感值将在初始电感值的±40%范围内。当对产品施加额定电流时,由自生热引起的温升应限制在最高40°C。




    Murata 1 mH 2225绕线电感, Idc 160mA, Rdc 4.9Ω, 6.3 x 4.7 x 6.3mm



    LQH66SN102M03L

    制造商:Murata Electronics

    客户编号:


    说明:

    射频电感器(SMD型)

    寿命周期: NRND: 不建议用于新设计。

    数据表:

     LQH66SN102M03L 数据表

    制造商: Murata

    产品种类: 射频电感器(SMD型)

    RoHS: 详细信息

    类型: Wirewound

    端接类型: SMD/SMT

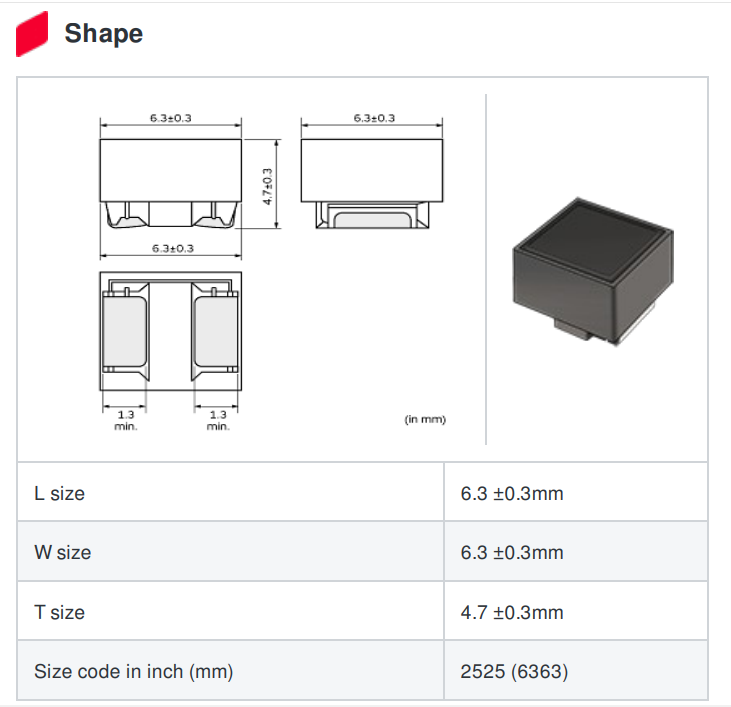

    封装 / 箱体: 2525 (6363 metric)

    屏蔽: Shielded

    电感: 1 mH

    容差: 20 %

    最大直流电流: 160 mA

    最大直流电阻: 4.9 Ohms

    饱和电流: -

    最小工作温度: - 40 C

    最大工作温度: + 80 C

    Q 最小值: -

    安装风格: PCB Mount

    长度: 6.3 mm

    宽度: 6.3 mm

    高度: 4.7 mm

    直径: -

    芯体材料: Ferrite

    系列: LQH

    封装: Reel

    封装: Cut Tape

    封装: MouseReel

    应用: Power

    商标: Murata Electronics

    外壳代码 - in: 2525

    外壳代码 - mm: 6363

    产品: RF Inductors

    产品类型: RF Inductors - Leaded

    自谐振频率: 1.7 MHz

    工厂包装数量: 350

    子类别: Inductors, Chokes & Coils

    终端: Standard

    测试频率: 1 MHz

    单位重量: 710 mg

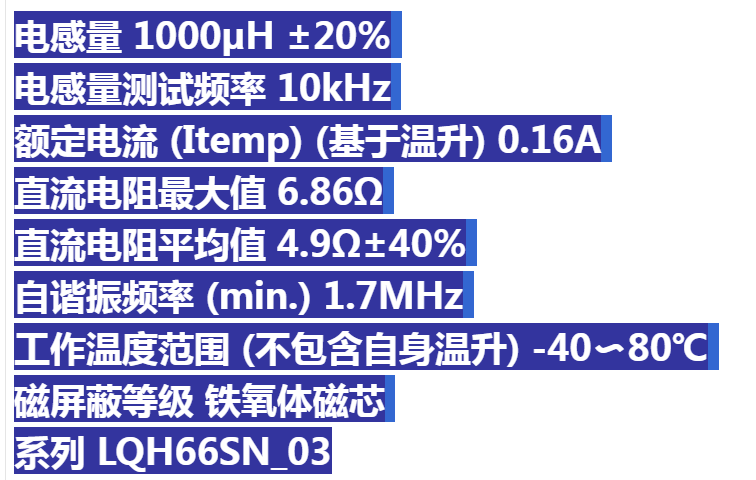

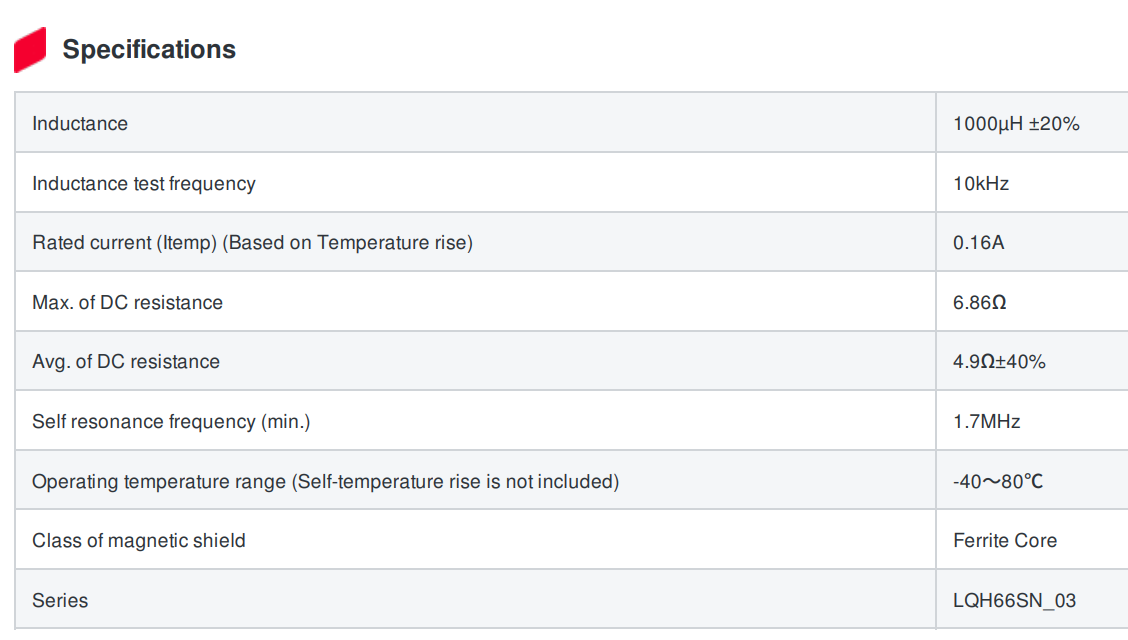

    LQH66SN102M03L MURATA











    电感量 1000μH ±20%

    电感量测试频率 10kHz

    额定电流 (Itemp) (基于温升) 0.16A

    直流电阻最大值 6.86Ω

    直流电阻平均值 4.9Ω±40%

    自谐振频率 (min.) 1.7MHz

    工作温度范围 (不包含自身温升) -40?80℃

    磁屏蔽等级 铁氧体磁芯

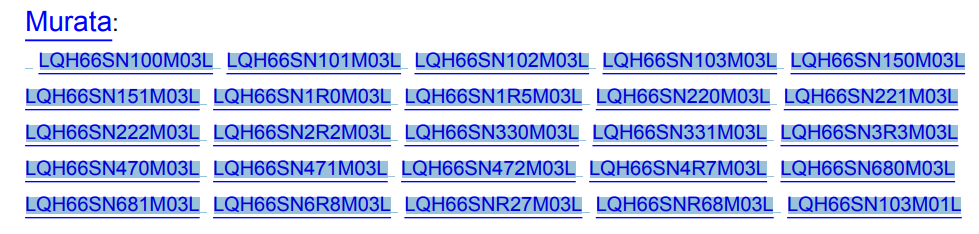

    系列 LQH66SN_03








    LQH66SN100M03L

     LQH66SN101M03L

     LQH66SN102M03L

    LQH66SN103M03L

    LQH66SN150M03L

     LQH66SN151M03L

     LQH66SN1R0M03L

     LQH66SN1R5M03L

    LQH66SN220M03L

     LQH66SN221M03L

    LQH66SN222M03L

     LQH66SN2R2M03L

    LQH66SN330M03L

     LQH66SN331M03L

     LQH66SN3R3M03L

    LQH66SN470M03L

    LQH66SN471M03L

     LQH66SN472M03L

    LQH66SN4R7M03L

    LQH66SN680M03L

     LQH66SN681M03L

     LQH66SN6R8M03L

     LQH66SNR27M03L

     LQH66SNR68M03L

    LQH66SN103M01L
